Gruntowy Wymiennik Ciepła (GWC) Płytowy- postaw na maksymalna wydajność i komfort

Dla inwestorów planujących budowę domu jednorodzinnego o wysokiej efektywności energetycznej, priorytetem jest nie tylko minimalizacja kosztów ogrzewania, ale i zapewnienie całorocznego komfortu klimatycznego. Kluczowym elementem wspierającym te cele jest Gruntowy Wymiennik Ciepła (GWC) (link: GWC – Bezprzeponowy Gruntowy Wymiennik Ciepła PRO-VENT), instalacja wykorzystująca stabilną energię termiczną zakumulowaną w gruncie. GWC stanowi idealne uzupełnienie systemu wentylacji mechanicznej z odzyskiem ciepła – rekuperacji.

Czym jest i jak działa GWC Płytowy?

Gruntowy wymiennik ciepła to instalacja zlokalizowana pod ziemią, której głównym zadaniem jest wstępne uzdatnianie powietrza wentylacyjnego dostarczanego do budynku – latem je schładza, a zimą ogrzewa. Wykorzystuje on fakt, że na głębokości montażu (zwykle około 1,5 metra) temperatura gruntu jest znacznie stabilniejsza niż temperatura otoczenia.

Zasada działania

Wymiennika Płytowego opiera się na bezpośredniej, efektywnej wymianie ciepła pomiędzy zasysanym z zewnątrz powietrzem a gruntem:
• Zimą: Zimne powietrze zewnętrzne przepływając przez GWC, przejmuje ciepło z gruntu. Pełni to funkcję antyzamrożeniową dla rekuperatora oraz istotnie podnosi temperaturę powietrza nawiewanego.
◦ Przykład: Powietrze o temperaturze zewnętrznej -15°C może zostać wstępnie ogrzane przez GWC do temperatury +3°C .. +5°C.

• Latem: Gorące powietrze zewnętrzne jest schładzane przez grunt, którego temperatura jest niższa.
◦ Przykład: Powietrze o temperaturze zewnętrznej +30°C i wyższej może zostać schłodzone przez GWC nawet do +16°C .. +17°C.

• Cały rok: Dzięki bezpośredniemu kontaktowi powietrza z podłożem, w wymiennikach bezprzeponowych (płytowych) następuje naturalne dowilżanie powietrza w okresie grzewczym, co poprawia komfort użytkowników, oraz osuszanie latem.
Dzięki tym właściwościom rekuperator otrzymuje powietrze o optymalnej, co pozwala mu pracować z maksymalną wydajnością odzysku ciepła, minimalizując zużycie energii.

Korzyści z zastosowania Gruntowego Wymiennika Ciepła

Zainstalowanie GWC Płytowego w domach energooszczędnych i pasywnych jest inwestycją w długoterminową efektywność i komfort, oferującą realne przewagi nad innymi rozwiązaniami:
1. Maksymalna Wydajność Termiczna: GWC Płytowy, dzięki swojej największej powierzchni wymiany ciepła w kontakcie z gruntem, osiąga najwyższą efektywność termodynamiczną. Oznacza to najskuteczniejsze podgrzewanie zimą i najefektywniejsze chłodzenie latem.
www.wymiennikgruntowy.pl/pomiary-skutecznosci/
2. Optymalizacja Pracy Rekuperacji: Wstępne uzdatnienie powietrza na GWC stabilizuje temperaturę na wlocie do rekuperatora, co zapewnia jego wysoki realny odzysk ciepła (nawet powyżej 90%) i eliminuje ryzyko szronienia wymiennika w mroźne dni bez konieczności użycia nagrzewnic wstępnych.
3. Redukcja Kosztów Eksploatacji:
◦ Zimą: Znacznie mniejsze straty wentylacyjne.
◦ Latem: Praktycznie darmowy chłód, który może pokryć zapotrzebowanie budynku na chłód w zakresie 70% do 90%, minimalizując lub eliminując konieczność użycia drogiej klimatyzacji.
4. Najwyższa Jakość Powietrza: Bezprzeponowa konstrukcja zapewnia naturalną obróbkę wilgotnościową i dodatkowe oczyszczanie, dostarczając przez cały rok świeże powietrze w dużych ilościach. Dodatkowo, GWC płytowy cechuje się bardzo niskimi oporami przepływu powietrza, co sprzyja cichej i energooszczędnej pracy wentylatorów rekuperatora.
5. Ciągła Praca i Samoregeneracja: GWC płytowy ma zdolność do ciągłej, stabilnej pracy, ponieważ efektywnie regeneruje się termicznie w gruncie, nie przegrzewając się latem i nie wychładzając zbyt mocno zimą.

Podsumowanie

Decydując się na Gruntowy Wymiennik Ciepła Płytowy, wybierają Państwo rozwiązanie, które:
• Maksymalizuje oszczędności dzięki najwyższej efektywności wstępnego uzdatniania powietrza.
• Gwarantuje komfort dzięki stabilnej temperaturze i dużym projektowym strumieniom powietrza wentylacyjnego.
• Wspiera zdrowie dzięki oczyszczaniu powietrza i stałej, dużej wymianie powietrza.
GWC Płytowy to inwestycja, która znacząco podnosi standard energetyczny i komfort użytkowania każdego nowoczesnego domu.

Gruntowy wymiennik ciepła – korzyści

Oszczędności	Zdrowie	Ekologia
– naturalne ogrzanie powietrza wentylacyjnego w maksymalnie wydajnym stopniu,	– naturalne oczyszczenie powietrza i działanie prozdrowotne,	– instalacja proekologiczna,
– znaczna redukcja kosztów ogrzewania budynku,	– skuteczna redukcja bakterii aż o 86% i grzybów aż o 97%,	– wykorzystanie darmowej, zielonej energii płytkich warstw gruntu,
– brak wstępnej nagrzewnicy elektrycznej w rekuperatorze – eliminacja problemu zamarzania wymiennika ciepła,	– Atest Narodowego Instytutu Zdrowia Publicznego.	– oczyszczanie powietrza w sposób naturalny, bez potrzeby stosowania dodatkowej chemii (np. jonów srebra).
– podniesienie sprawności i efektywności pracy całego systemu wentylacji mechanicznej z odzyskiem ciepła,
– naturalne schłodzenie powietrza wentylacyjnego w maksymalnie wydajnym stopniu w czasie letnich upałów,
– naturalne osuszenie powietrza w okresie letnim,
– redukcja kosztów związanych z potrzebą chłodzenia budynku,
– zapewnienie przyjemnego chłodu, zapobieganiu uczuciu duszności.

www.pro-vent.pl

Współpraca reklamowa

2025-12-15

Wymiennik standardowy i entalpiczny – porównanie parametrów pracy

ILE WILGOCI ZYSKAMY DZIĘKI ZASTOSOWANIU WYMIENNIKA ENTALPICZNEGO?

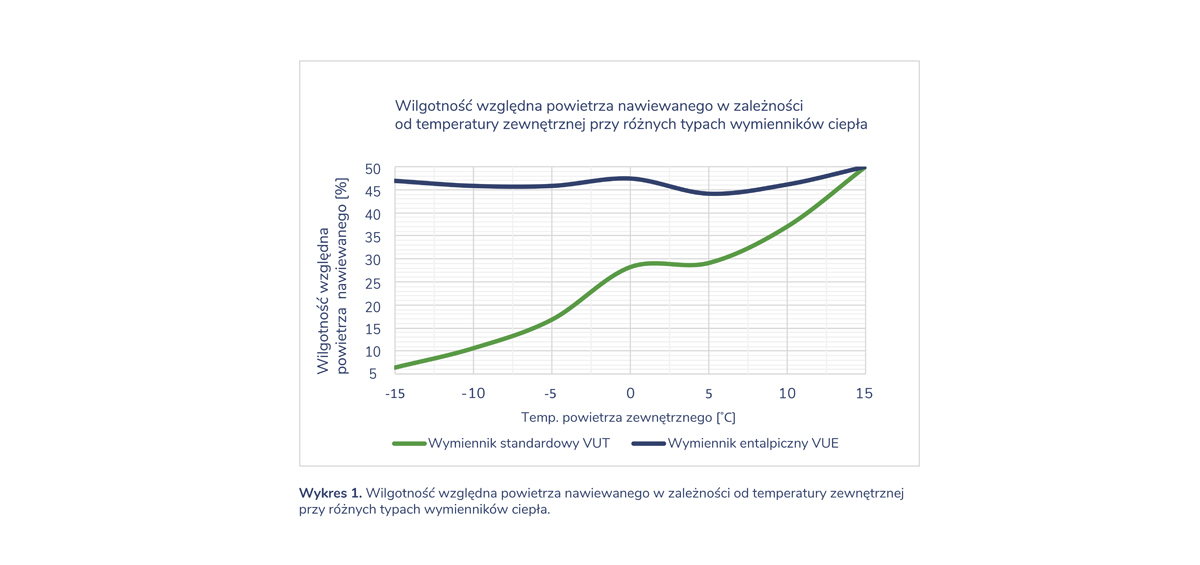

Na Wykresie 1 przedstawiliśmy wartości wilgotności względnej powietrza nawiewanego do pomieszczeń dla centrali VUT 350 VB EC A21* w zależności od typu zastosowanego w niej wymiennika ciepła. Na wykresie tym bardzo dobrze widać jak duże są różnice w poziomie wilgotności względnej powietrza za wymiennikiem entalpicznym oraz standardowym. Różnica ta utrzymuje się w szczególności w chłodnej części roku – przy temperaturach powietrza zewnętrznego mniejszych niż 10℃.

WYMIENNIK ENALPICZNY NIEZALEŻNIE OD TEMPERATUR POWIETRZA ZEWNĘTRZNEGO UTRZYMUJE POZIOM WILGOTNOŚCI POWIETRZA NAWIEWANEGO W ZAKRESIE OD 44 DO 50%.

Optymalna dla naszego zdrowia i prawidłowego funkcjonowania wilgotność względna powietrza w pomieszczeniach powinna wynosić od 40 do 60%, przy temperaturze powietrza w zakresie od 20 do 22℃.

Ze względu na to, że na wymienniku entalpicznym nie wykrapla się wilgoć, sprawność temperaturowa tego wymiennika będzie niższa niż wymiennika standardowego. Czyli dla użytkownika mniejsza będzie temperatura powietrza nawiewanego. Musimy jednak pamiętać, że ta różnica energii znajduje się w cząsteczkach pary wodnej, które nie wykraplają się na wymienniku tylko są doprowadzane do pomieszczenia.

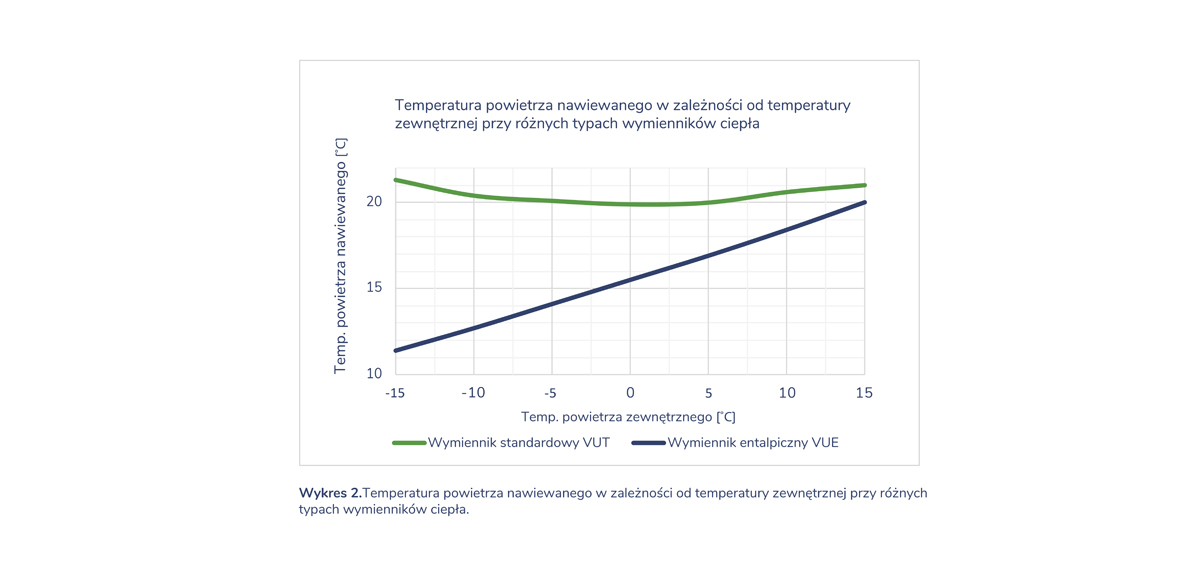

Na Wykresie 2 przedstawiliśmy wartości temperatury powietrza nawiewanego do pomieszczeń dla centrali VUT 350 VB EC A21* w zależności od typu zastosowanego w niej wymiennika ciepła. Różnice w wysokości temperatury powietrza nawiewanego to kilka stopi Celsjusza, im chłodniejsza temperatura na zewnątrz tym różnica ta jest większa. Dla przykładowej wydajności sprawność wymiennika standardowego to ok. 89% z kolei entalpiczego ok. 71%.

Standardowe wymienniki przeciwprądowe charakteryzują się świetnym parametrem temperaturowego odzysku ciepła, jednak wraz z intensywnym ogrzewaniem i budynku w okresie zimowym mogą doprowadzić do nadmiernego wysuszenia powietrza w budynku. Gdy obawiamy się suchego powietrza w okresie grzewczym i nie chcemy inwestować w dodatkowe nawilżacze powietrza, dobrym rozwiązaniem będzie postawienie na wymiennik entalpiczny. Jest to rozwiązanie zapewniające dostarczenie wilgotnego powietrza do całego budynku i pomagające utrzymać w nim optymalny komfort klimatyczny.

* Na potrzeby obliczeń przyjęto wydajność centrali równą 400 m³/h, parametry powietrza wewnętrznego: temperatura +22℃, wilgotność 40%, wilgotność powietrza zewnętrznego 100% dla temperatury od 15 do 0℃ oraz 75% dla wyższych wartości temperatur.

rekuperatordladomu.pl

Reklama

2023-06-20
Poznaj nasze wymienniki entalpiczne
WYMIENNIK ENTALPICZNY – CO TO JEST?
Wymiennik entalpiczny to jeden z rodzajów wymienników ciepła stosowany do odzysku ciepła w centralach wentylacyjnych. W naszej ofercie mamy wymienniki entalpiczne przeciwprądowe i entalpiczne krzyżowe. Poniżej przedstawiamy najważniejsze informacje dotyczące ich budowy, zasady działania, ich zalety oraz nasz szeroki asortyment.

BUDOWA I ZASADA DZIAŁANIA

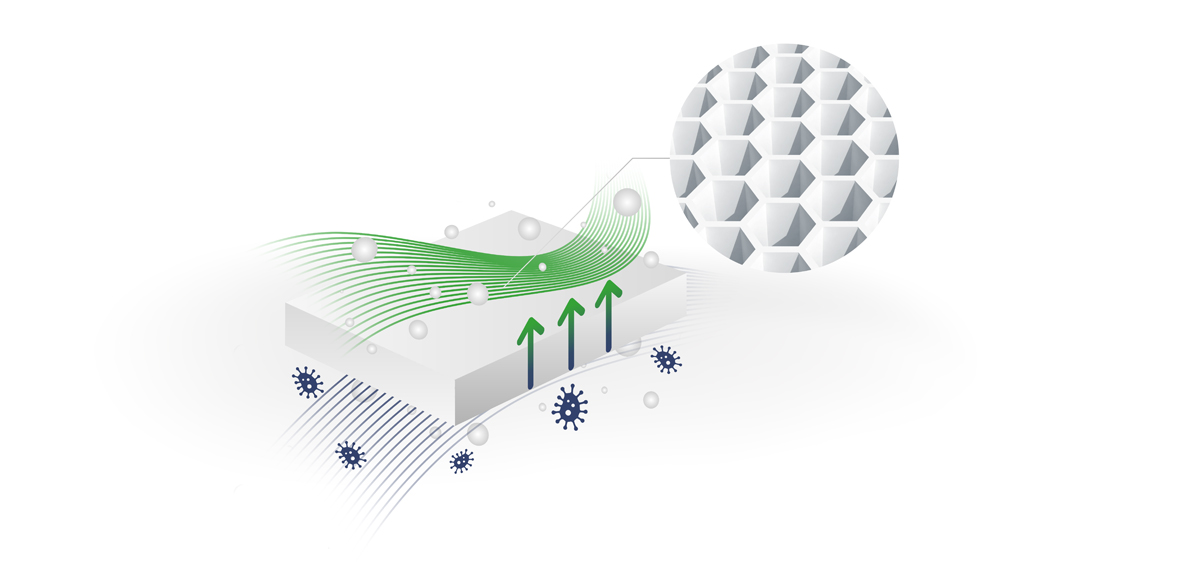

Wymienniki entalpicze zbudowane są z gęsto położonych cienkich płyt wykonanych z mikroporowatego polimeru z powloką antybakteryjną (membrana entalpiczna), tworzących kanały nawiewu oraz wywiewu. Strumienie powietrza nawiewanego i wywiewanego przepływają w kanalikach powietrznych wymiennika w przeciwnych kierunkach. Płyty wymiennika nagrzewają się od ciepłego powietrza wywiewanego z budynku jednocześnie ogrzewając zimne powietrze zewnętrzne.

Dodatkowo membrana entalpiczna umożliwia przenikanie cząstek pary wodnej, dzięki czemu jej znaczna część jest przekazywana do powietrza nawiewanego do budynku (zimą). Membrana zastosowana w tych wymiennikach umożliwia przenikanie ciepła jawnego (jest to zmierzona termometrem temperatura powietrza) oraz utajonego (ciepła ukrytego pod postacią cząsteczek pary wodnej). Według zasad fizyki ciepło utajone oraz ciepło jawne tworzą razem entalpię, stąd nazwa tego typu wymienników.

ZALETY WYMIENNIKA ENTALPICZNEGO

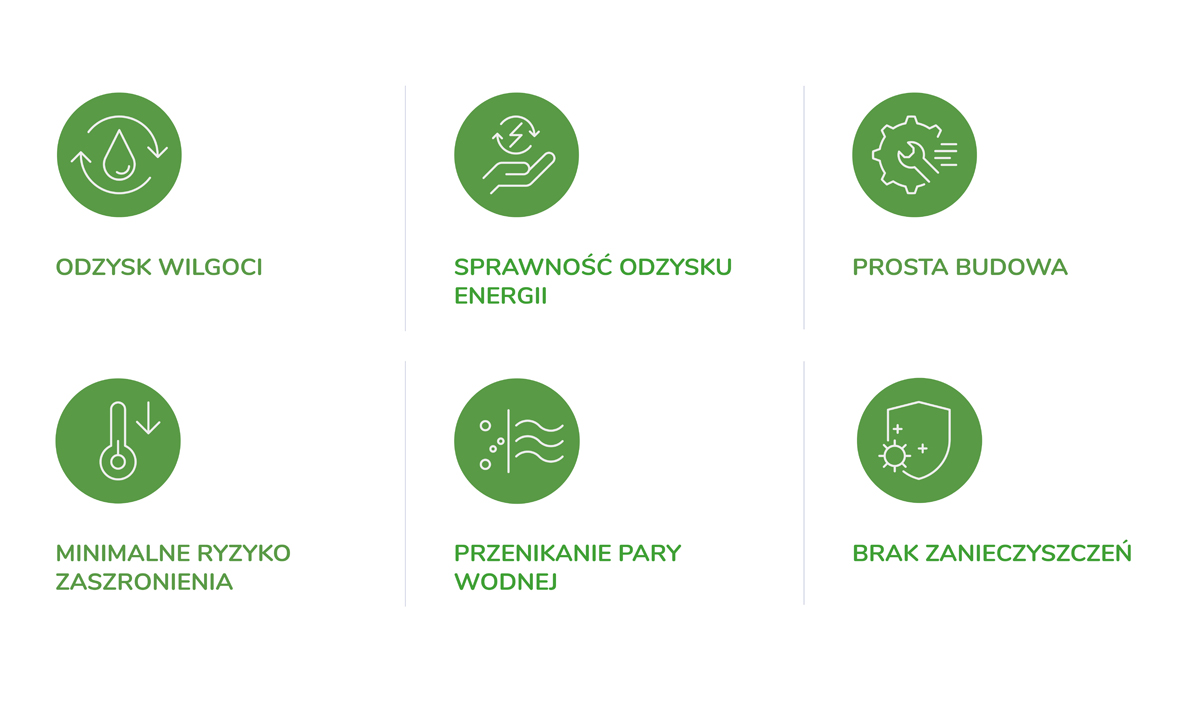

- Odzysk wilgoci pomaga utrzymać komfortowy klimat w naszym domu zarówno w okresie zimowym jak i letnim.
- Selektywna membrana entalpiczna z powłoką antybakteryjną blokuje przejście wirusów (w tym SARS-CoV-2), bakterii, zarazków, pleśni, gazów i cząstek zapachowych.
- Na powierzchni wymiennika nie wykrapla się woda, więc w przypadku niskich temperatur zminimalizowane jest ryzyko jego oszronienia.
- Z uwagi na brak wykraplania dużych ilości wody na wymienniku nie ma potrzeby odprowadzania kondensatu z centrali (podłączania odpływu skroplin do kanalizacji sanitarnej).
- Brak dodatkowych ruchomych części, w przeciwieństwie do wymiennika obrotowego.
PORÓWNANIE WYMIENNIKA STANDARDOWEGO I ENTALPICZNEGO
Optymalna dla naszego zdrowia i prawidłowego funkcjonowania wilgotność względna powietrza w pomieszczeniach powinna wynosić od 40 do 60%, przy temperaturze powietrza w zakresie od 20 do 22℃.

Wymiennik enalpiczny niezależnie od temperatur powietrza zewnętrznego utrzymuje poziom wilgotności powietrza nawiewanego w zakresie od 44 do 50%.

Jednocześnie ze względu na brak wykraplania wilgoci na wymienniku ma on niższą temperaturową sprawność ciepła – co oznacza niższą temperaturę powietrza nawiewanego niż w standardowym wymienniku ciepła. W przypadku centrali VUT 350 VB EC A21 sprawność odzysku ciepła wymiennika standardowego to 85-94% a wymiennika entalpicznego to 75-92%.

POZNAJ NASZE CENTRALE Z WYMIENNIKIEM ENTALPICZNYM

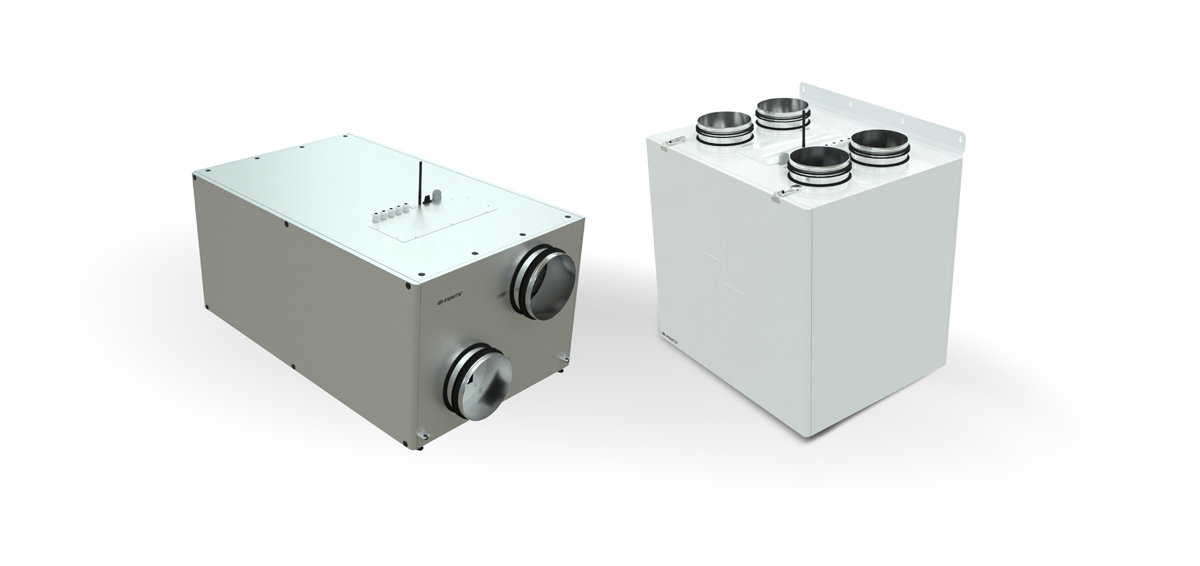

Mamy w ofercie dwa typy central wyposażonych w wymiennik entalpiczny.
Centrale te różnią się układem króćców i sposobem montażu, dzięki czemu pozwolą na ich zastosowanie w każdym budynku. Co istotne każda ta centrala występuje w wersji z wymiennikiem standardowym i entalpicznym dzięki czemu w każdym momencie użytkowania możemy wymienić wymiennik na bardziej dopasowany do naszych aktualnych potrzeb.

Serie central z wymiennikiem entalpicznym:
- VUE 160/250/350/550 VB EC A21 i A14
- VUE 300/400/700 HB/HBE EC A21
Więcej informacji na: rekuperatordladomu.pl
2023-05-09
Gruntowy powietrzny wymiennik ciepła

Cieszący się coraz większym uznaniem system gruntowego powietrznego wymiennika ciepła AWADUKT Thermo przyczynia się do wymiernych oszczędności i poprawy komfortu mieszkania u wielu inwestorów – latem chłodniej, zimą cieplej!

Antybakteryjna rura AWADUKT Thermo jest wytwarzana z polipropylenu o podwyższonej przewodności cieplnej w celu zagwarantowania maksymalnych zysków energetycznych przy wymianie ciepła pomiędzy powietrzem płynącym w rurach a gruntem je otaczającym. System rurowego GPWC gwarantuje szczelność na przenikanie wód gruntowych nawet pod ciśnieniem do 2,5 bar dzięki specjalnej konstrukcji mufy z pierścieniem zabezpieczającym Safety-Lock, który mocuje uszczelkę na stałe w mufie i zabezpiecza ją przed wypięciem.

Modernizacja biurowca w Erlangen (Niemcy)

Firma REHAU w ramach modernizacji własnego budynku biurowego w 2010 r. wykonała badawczą instalację GPWC (gruntowy powietrzny wymiennik ciepła) o powierzchni całkowitej 1150 m2. Instalacja została wykonana w celu przeprowadzania terenowych badań pracy rurowych GPWC. Szczególny nacisk położono na określenie wpływu następujących czynników na pracę instalacji:
– warunków geologicznych,
– warunków klimatycznych, np.: wilgotności powietrza i prędkości wiatru,
– harmonogramu pracy wentylacji,
– konstrukcji wymiennika GPWC,
– współpracy z wielkokubaturową centralą wentylacyjną,
– schematu automatyki.

Dzięki integracji GPWC z nową koncepcją wentylacji strefowej osiągnięto znaczące oszczędności w zakresie ogrzewania i chłodzenia w perspektywie długoterminowej. Ciągłe monitorowanie instalacji umożliwia indywidualną optymalizację jej pracy. Firma REHAU udostępnia na swojej stronie internetowej wizualizację instalacji wraz z aktualnymi danymi pomiarowymi: moc grzewcza wzgl. chłodnicza, temperatura i wilgotność względna powietrza na wlocie i wylocie z GPWC oraz na jego poszczególnych odcinkach (po 14 m i 37 m), temperatura na powierzchni gruntu oraz chwilowy strumień powietrza. Ponadto można obejrzeć przebieg zmienności tych danych na specjalnych wykresach w wybranych częstotliwościach (dziennie, tygodniowo, miesięcznie i rocznie).

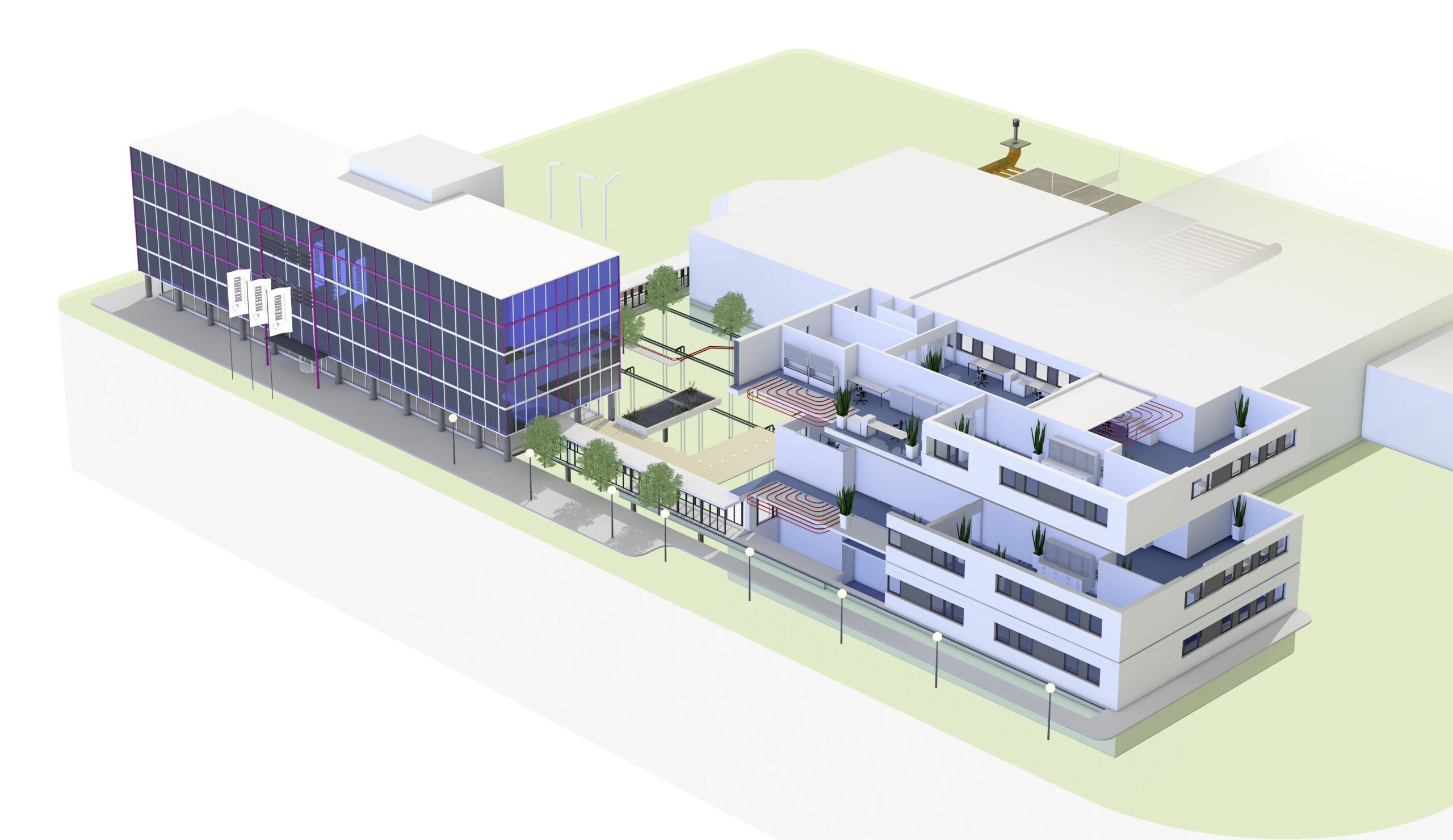

Modernizacja biurowca w Wiedniu

Przebudowa biurowca REHAU w Guntramsdorf koło Wiednia, gdzie mieści się siedziba firmy na Europę południowo-wschodnią, biuro handlowe na Austrię oraz międzynarodowy dział Akademii, trwała jedynie rok. Zmodernizowany budynek osiągnął standard niskoenergetyczny (27 kWh/m²a) i stanowi wzór do naśladowania. Dzięki dociepleniu przegród zewnętrznych, wymianie okien na standard pasywny, zmianie źródła ciepła z gazu na odnawialne źródła energii (sondy pionowe z gruntowymi pompami ciepła, gruntowy powietrzny wymiennik ciepła w wentylacji mechanicznej) oraz połączeniu urządzeń w inteligentny system zarządzania i sterowania ograniczono zapotrzebowanie budynku na ciepło i chłód o ok. 65%! Podczas termomodernizacji zastosowano cały szereg ekonomicznych i ekologicznych rozwiązań polimerowych REHAU oraz skorzystano z długoletniego doświadczenia w zakresie budownictwa:

Technika instalacyjna:
– 14 sond pionowych po 100m
– 2 rewersyjne gruntowe pompy ciepła (2×17 kW) do ogrzewania i chłodzenia
– 1 gruntowa pompa ciepła (37 kW) do przygotowania c.w.u. i wspomożenia układu wentylacyjnego
– 1.500 m² ogrzewania i chłodzenia płaszczyznowego
– gruntowy powietrzny wymiennik ciepła (5.500 m³/h) do wentylacji mechanicznej
– 1.250 m² sufitowych modułów chłodzących
– regulacja strumieniem powietrza wentylacyjnego względem stężenia CO2
– centralny system zarządzania i sterowania budynkiem BMS z monitoringiem wartości zużycia energii

Konstrukcja budynku:
– izolacja (20 cm)
– zewnętrzne zacienienie
– 58 pasywnych okien z ciepłym szkleniem
– 1 drzwi podnośno-przesuwne (U = 0,74)
– 150 m² systemów tarasowych

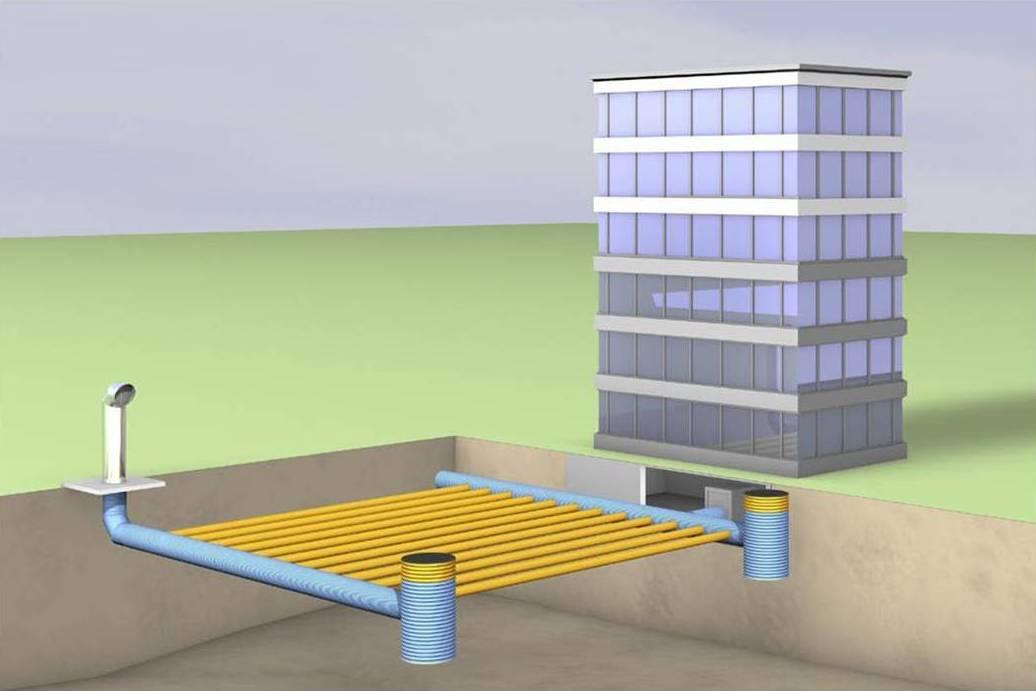

GPWC w sidzibie REHAU w Erlangen

Dzięki rozbudowanemu systemowi monitoringu zużycia energii można w każdym momencie zweryfikować skuteczność działania poszczególnych instalacji oraz w razie potrzeby optymalnie je wyregulować. W każdej chwili można podejrzeć aktualne zużycie energii elektrycznej, energii grzewczej i chłodniczej oraz status działania sond pionowych i pomp ciepła, gruntowego powietrznego wymiennika ciepła, jak również parametry klimatyczne wewnątrz i na zewnątrz budynku.
