Wentylacja hybrydowa w domu jednorodzinnym

Wentylacja jest nieodłącznym elementem zdrowego i komfortowego życia w domu jednorodzinnym. Dobrze zaprojektowany system wentylacyjny zapewnia cyrkulację świeżego powietrza, usuwa szkodliwe substancje i wilgoć oraz utrzymuje odpowiedni stan jakości powietrza wewnątrz pomieszczeń. Tradycyjne systemy wentylacyjne, takie jak wentylacja grawitacyjna czy mechaniczna, mają sporo zalet. Zastanówmy się co powstanie gdy te zalety ze sobą połączymy ? Przejdźmy do krótkiej odpowiedzi – wentylacja hybrydowa – system mieszany , który w ostatnim czasie zyskuje na popularności.

Wentylacja hybrydowa to innowacyjne podejście, które łączy różne metody wentylacji w celu uzyskania optymalnych rezultatów. W ramach systemu hybrydowego wykorzystuje się zarówno naturalną cyrkulację powietrza, jak i urządzenia mechaniczne, takie jak wentylatory. Przejmują one kontrolę nad ruchem powietrza w kanałach wentylacyjnych w okresach, gdy siły natury nie są wystarczające lub całkowicie zawodzą. Obranie takiego systemu pozwala na uzyskanie doskonałej równowagi na linii : wymiana powietrza i efektywność energetyczna.

Jedną z głównych zalet wentylacji hybrydowej jest jej elastyczność. System ten może dostosować się do zmieniających się warunków pogodowych i potrzeb mieszkańców domu. Na przykład w okresie wietrznym, siła podciśnienia wywoływana przez wiatr w pobliżu nasady wentylacyjnej jest na tyle wysoka, że przepływy w kanałach wentylacyjnych są skierowane we właściwym kierunku i pomieszczenia są wentylowane efektywnie.

Tak samo działa odpowiedni gradient temperatury, tu również czerpiemy korzyści gdyż bez użycia energii elektrycznej uzyskujemy właściwy efekt wentylacji pomieszczeń , w których przebywamy. Kolejnym kluczowym elementem wentylacji hybrydowej jest kontrola jakości powietrza. Za pomocą specjalnych czujników i inteligentnych systemów zarządzania, można monitorować poziom wilgotności, stężenie dwutlenku węgla, a nawet obecność zanieczyszczeń chemicznych w powietrzu. W przypadku wykrycia nieprawidłowości, system automatycznie dostosuje pracę wentylatorów, aby zapewnić świeże i zdrowe powietrze we wszystkich pomieszczeniach domu.

Jak to wygląda w praktyce przy zastosowaniu urządzeń firmy Uniwersal?
Zgodnie z przedstawionym rysunkiem widzimy, że system składa się z:
– wentylatora hybrydowego Fenko
– nawiewno-wywiewnych kratek systemu Flow
– czujnika wilgotności Higster

Opiszmy pokrótce schemat pracy systemu
Konstrukcja wentylatora jest na tyle otwarta, że pozwala w niczym nie skrępowany sposób, w formie naturalnego przepływu, przechodzić powietrzu zużytemu, kanałami wentylacyjnymi na zewnątrz budynku. Istotnym jest fakt, że nasada jest tak skonstruowana ,że nawet niewielki już podmuch wiatru pozwala ten ruch powietrza jeszcze zwiększyć , gdyż zwiększa się podciśnienie w części roboczej nasady. Mamy więc komfort: bez użycia energii elektrycznej (siłami natury). Powietrze jest wymieniane w pomieszczeniu, bo usuwane przez nasadę. Na jego miejsce do pomieszczeń wpływa powietrze świeże za pośrednictwem ściennych nawiewników systemu Flow. System ten składa się z nawiewnika Flow-in oraz wywiewnika Flow-out . Ważne jest by nawiewnik był umieszczony w pomieszczeniach mieszkalnych typu salon, jadalnia, sypialnie a wywiewniki Flow-out na scianach kanałów wywiewnych w łazienkach, toaletach i kuchniach .Taki system pozwali na swobodną cyrkulację powietrza w naszym domu. Nawiewniki te mają system regulacji za pośrednictwem wbudowanej przepustnicy więc ilość powietrza może być swobodnie regulowana przez użytkownika.

W sytuacjach skrajnie koniecznych , gdy system naturalnej wentylacji nie jest efektywny, włączane są wentylatory wbudowane w nasadę Fenko . Mamy do dyspozycji dwa biegi wentylatora, które w zależności od sygnału systemu automatyki układu, elastyczne decydują o sile wywiewu.

Przy konstruowaniu nasady Fenko ważnym elementem było niskie zużycie energii elektrycznej oraz niskoszumowość pracy. Mamy więc do dyspozycji urządzenie o mocy 6-9 W , wydajności do 200 m3/h i akustyce 38 dBA w odległości 1 m od niej. Jest to poziom , który już praktycznie zlewa się z tłem poziomu hałasu miejsc, gdzie budujemy nasze domy a w pomieszczeniach użytkowanych nie przekracza 25 dbA , czyniąc je praktycznie niesłyszalnymi.

Co decyduje o przejściu systemu z pracy naturalnej na mechaniczną
Idealnym urządzeniem jest czujka ciągu wentylacyjnego w kanale. Urządzenie to działając na zasadzie kontroli prędkości i kierunku powietrza usuwanego może dawać sygnał do wentylatorów „włącz”, gdy tylko poziom prędkości i/lub kierunek powietrza w kanale jest niewłaściwy. Zdajemy sobie jednak sprawę ,że tak wyrafinowana automatyka podroży system do poziomu nieopłacalnego dla indywidualnego użytkownika . Systemy te stworzyliśmy zresztą dla instalacji większych o bardziej przemysłowych ilościach powietrza, które podlega kontroli . Dla potrzeb indywidualnych , dobrze sprawdza się pomiar poziomu wilgotności w pomieszczeniach. Uzyskujemy tym samym prostą w użytkowaniu i tanią w eksploatacji metodę, w której czujka Higster daje sygnał wentylacji mechanicznej, wybierając pierwszy, czy drugi bieg wentylatora w zależności od zaprogramowanych potrzeb użytkownika.

Podsumowując, wentylacja hybrydowa stanowi innowacyjne rozwiązanie, które łączy zalety różnych metod wentylacji w celu zapewnienia zdrowego środowiska i oszczędności energii w domu jednorodzinnym. Elastyczność, kontrola jakości powietrza oraz korzyści energetyczne to główne powody, dla których coraz więcej osób decyduje się na zainwestowanie w ten rodzaj systemu wentylacyjnego. W rezultacie, domy wyposażone w wentylację hybrydową stają się przyjaźniejsze dla ich mieszkańców.

Pamiętajmy również o indywidualnym systemie wentylacyjnym okapu kuchennego , tu również mamy propozycję zastąpienia istniejących okapów z wentylatorem na okap „pusty”, wyposażony jedynie w filtry tłuszczowe. Ciąg wentylacyjny zapewnia w tym przypadku wentylator dachowy Vero-150. Rozwiązanie to jest efektywne i daje komfort akustyczny w pomieszczeniu kuchennym gdyż wentylator pracuje w sposób praktycznie bezszumowy. O tym rozwiązaniu piszemy w innym poście blogowym.

Wentylacja hybrydowa w domu jednorodzinnym ma wiele zalet. Oto kilka z nich:
1. Efektywność energetyczna: Wentylacja hybrydowa łączy w sobie zalety wentylacji naturalnej i mechanicznej, co pozwala osiągnąć efektywność energetyczną. Systemy te wykorzystują naturalne przepływy powietrza, gdy warunki atmosferyczne na to pozwalają, co zmniejsza zużycie energii potrzebnej do wentylacji.
2. Czyste powietrze: Wentylacja hybrydowa zapewnia ciągły przepływ świeżego powietrza do domu, co pomaga utrzymać dobrej jakości powietrze wewnętrzne. Systemy te często są wyposażone w filtry, które mogą usuwać pyłki, alergeny i inne zanieczyszczenia, poprawiając jakość powietrza.
3. Komfort termiczny: Dzięki wentylacji hybrydowej można kontrolować temperaturę i wilgotność wewnątrz domu. Systemy te mogą dostosowywać się do zmieniających się warunków atmosferycznych, aby zapewnić optymalny komfort termiczny dla mieszkańców.
4. Redukcja wilgoci: Wentylacja hybrydowa może pomóc w redukcji nadmiaru wilgoci w domu, co jest istotne dla utrzymania zdrowego środowiska życia. Poprzez usuwanie wilgoci z pomieszczeń, zapobiega się rozwojowi pleśni i grzybów, co może mieć korzystny wpływ na zdrowie mieszkańców.
5. Oszczędność kosztów: Choć koszt instalacji systemu wentylacji hybrydowej może być początkowo wyższy, długoterminowo przynosi oszczędności. Efektywna wentylacja może również przyczynić się do zmniejszenia zużycia energii i kosztów związanych z klimatyzacją.
6. Regulacja dostępu powietrza: Wentylacja hybrydowa umożliwia kontrolowane dostarczanie powietrza do poszczególnych pomieszczeń. Można dostosować przepływy powietrza w zależności od potrzeb i preferencji mieszkańców.

Wentylacja hybrydowa ma wiele korzyści, ale ważne jest również prawidłowe zaprojektowanie, instalacji i konserwacji systemu. Warto skonsultować się z profesjonalistą ds. wentylacji, aby dobrać odpowiednią konfigurację wentylacji hybrydowej do konkretnych potrzeb domu jednorodzinnego.

uniwersal.com.pl

Materiał promocyjny marki Uniwersal

2023-07-19

Wentylacja mechaniczna w domach szkieletowych

Nowoczesne domy szkieletowe charakteryzują się świetnymi właściwościami cieplnymi, które niejednokrotnie przewyższają budynki powstające w technologii murowanej. Budując energooszczędny dom zdecydowanie należy wyposażyć go w system wentylacji mechanicznej z odzyskiem ciepła. Jest to rozwiązanie zapewniające dobre samopoczucie, zdrowie i komfort wszystkich mieszkańców, jak i ekonomię gospodarstwa domowego.

ZALETY SYSTEMU WENTYLACJI MECHANICZNEJ Z ODZYSKIEM CIEPŁA

Przy szczelnej konstrukcji budynku dużą obawą jest pojawienie się wilgoci, która może doprowadzić do zniszczenia szkieletu drewnianego. Tylko wentylacja mechaniczna zapewnia niezawodne działanie przez cały rok, budynek jest przewietrzany niezależnie od temperatury i siły wiatru na zewnątrz (jak w przypadku wentylacji grawitacyjnej). Wentylacyjna mechaniczna skutecznie usuwa parę wodną i inne zanieczyszczenia z wnętrza domu, zapewniając brak pleśni, grzybów, zapachu stęchłego powietrza. Dodatkowo powietrze jest filtrowane, system ten umożliwia zastosowanie filtrów klasy HEPA (stosowanych w obiektach szpitalnych) oraz filtrów węglowych pochłaniających związki organiczne (brzydkie zapachy). Brak konieczności otwierana okien w celu przewietrzania budynku skutkuje: brakiem hałasu (z ulicy), brakiem kurzu, owadów jak i przeciągów a nawet uniknięciem włamania. Dużym atutem jest możliwość regulacji systemu wentylacji w zależności od aktualnego sposobu użytkowania pomieszczeń.

Odzysk ciepła w centralach wentylacyjnych sięga do 98%. Oznacza to, że możemy ponownie wykorzystać 98% ciepłego powietrza wywiewanego z domu. Dla domowników to oszczędności wynikające z kosztów ogrzania budynku oraz utrzymujący się całą dobę komfort cieplny. W okresie letnim centrala wspomaga i minimalizuje czas korzystania z systemu klimatyzacji. Zaprojektowanie wentylacji mechanicznej pozwoli nam na obniżenie projektowanego obciążenia cieplnego budynku o ok. 15% – co idzie za doborem mniejszego źródła ciepła, grzejników czy ogrzewania podłogowego. Dodatkowo w przypadku wentylacji mechanicznej rezygnujemy z wykonywania kominów wentylacyjnych oraz montażu nawiewników okiennych – dla budynku o pow. 150 m2 jest to koszt ok. 6000 zł.

PLANOWANIE WENTYLACJI MECHANICZNEJ Z ODZYSKIEM CIEPŁA W DOMU SZKIELETOWYM

Wentylację mechaniczną najlepiej uwzględnić na etapie projektowania budynku, aby uniknąć kolizji z innymi instalacjami i przeszkodami konstrukcyjnymi w trakcie jej zakładania. System wentylacji mechanicznej składa się z centrali wentylacyjnej z odzyskiem ciepła oraz kanałów wentylacyjnych, rozprowadzających powietrze. Przy wyborze miejsca montażu centrali wentylacyjnej musimy pamiętać o zapewnieniu niezbędnego dostępu serwisowego, zasilania z sieci elektrycznej oraz (w przypadku wymienników płytowych) odpływu skroplin do kanalizacji sanitarnej. Ponadto dobrze, aby centrala była umiejscowiona w pomieszczeniu zaizolowanym i ogrzewanym, w którym temperatury w ciągu roku są dodatnie, co ma bezpośredni wpływ na jej sprawność. W przypadku konieczności montażu urządzenia na poddaszu nieużytkowym musimy wybrać centralę w wykonaniu zewnętrznym (dodatkowo zaizolowaną termicznie) lub wydzielić i zaizolować termicznie część poddasza, w której będzie znajdować się centrala.

W przypadku gdy zdecydujemy się na montaż wieszany centrali – należy pamiętać, aby przed zamknięciem ścian wzmocnić je dodatkowymi belkami (jak w przypadku wiszących szaf kuchennych). Na rynku mamy wiele wersji wykonania central – stojące z króćcami na boki, w górę czy podwieszane – pozwolą na znalezienie miejsca na centralę w każdym budynku. System rozprowadzenia powietrza w domu można zbudować przy użyciu rur i kształtek metalowych sztywnych typu spiro lub kanałów elastycznych z HDPE (polietylenu o wysokiej gęstości) – częściej stosowany ze względu na małe przekroje rur i szybkość montażu (1 dzień roboczy dla domu parterowego). System kanałów elastycznych składa się z karbowanych i giętkich rur wentylacyjnych rozdzielaczy, skrzynek rozprężnych i anemostatów. Rury wentylacyjne o małych średnicach (np. 75 mm) występują w dwóch wersjach: z powłoką antystatyczną oraz z powłoką o właściwościach antybakteryjnych i antygrzybicznych (zalecane do wykonania kanałów nawiewnych).

HDPE charakteryzuje się wysoką wytrzymałością, dużym atutem tego materiału jest również izolacyjność cieplna – prowadząc kanały przez pomieszczenia ciepłe nie musimy ich dodatkowo izolować, co jest zalecane przy kanałach metalowych (na powierzchni kanału metalowego może dojść do wykroplenia wilgoci, nagromadzona woda spływając po profilach aluminiowych będzie wsiąkać w płyty GK lub drewno konstrukcyjne). Przewody elastyczne najczęściej rozprowadza się w przestrzeni sufitu podwieszanego i konstrukcji szkieletowej, skrzynki rozprężne i rozdzielacze przykręca się do szkieletu – cały system jest schowany w stropie. Niewielka średnica kanału 75 mm pozwala również na ich montaż w ścianach bez konieczności wykonywania dodatkowych zabudów.

Ważnym elementem jest prawidłowe wykonanie kanału doprowadzającego i odprowadzającego powietrze z zewnątrz budynku do centrali (tzw. czerpnia i wyrzutnia). Kanały te powinny być wykonane z rur sztywnych ocynkownych o średnicy nie mniejszej niż króciec wychodzący z centrali wentylacyjnej. Sama czerpnia (otwór ścienny oraz kratka montowana na elewacji) powinna mieć średnicę większą (co minimalizuje możliwość zaszronienia jej zimą oraz porywania kropel deszczu). Kanały te ze względu na styczność z zimnym powietrzem powinny być dobrze zaizolowane, zalecana izolacja kanału czerpni wełną mineralną o grubości 50 mm, wyrzutni min. 30 mm (w przestrzeniach nieogrzewanych oba kanały 50 mm).

WYBÓR CENTRALI WENTYLACYJNEJ

Sercem systemu wentylacji mechanicznej z odzyskiem ciepła jest centrala wentylacyjna, przy jej wyborze należy zwrócić uwagę na kilka parametrów:
Wymiennik ciepła – najpopularniejszymi wymiennikami ciepła dostępnymi na rynku są wymienniki płytowe (krzyżowy i przeciwprądowy) oraz obrotowe. Stawiając na energooszczędność należy zawęzić wybór do wymiennika przeciwprądowego oraz obrotowego. Wymienniki przeciwprądowe charakteryzują się najwyższą sprawnością odzysku ciepła, obrotowe pozwolą na częściowy odzysk wilgoci z powietrza, nie ma też konieczności odprowadzania od nich skroplin, ich minusem jest większy pobór prądu.
Silniki – najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii są silniki EC – pozwalają zmniejszyć zużycie energii do 3 razy. Charakteryzują się także wysoką sprawnością i niskim poziomem hałasu.
Filtry – standardowo w centrali powinny być filtry klasy G4, każdy kolejny o wyższej klasie zwiększa jakość powietrza trafiającego do domu.
Sterowanie – ważnymi elementami dla użytkownika jest możliwość podglądu aktualnych odczytów z czujników temperatury, ustawienie harmonogramu pracy oraz możliwość współpracy z nagrzewnicami, chłodnicą czy czujnikami pozwalającymi na kontrolę jakości powietrza w domu. Centrale mogą też być sterowane zdalnie oraz kompatybilne z systemami zarządzania budynkiem BMS.

www.vents-group.pl

Zastosowanie rekuperacji w domach drewnianych

Centrala wentylacyjna jest sercem systemu wentylacyjnego, dlatego warto zainwestować w wysokosprawne i energooszczędne urządzenie. Niestety zastosowanie nawet najlepszej centrali nie daje gwarancji prawidłowej pracy instalacji. Zwróćmy uwagę na kilka najczęściej popełnianych błędów spotykanych przy montażu instalacji wentylacji mechanicznej z odzyskiem ciepła. Brak lub niewystarczająca izolacja kanałów – dobrze dobrana izolacja to spore oszczędności energetyczne i uniknięcie problemu kondensacji pary wodnej na powierzchni kanału. Umiejscowienie centrali wentylacyjnej w pomieszczeniu nieogrzewanym negatywnie wpływa na jej efektywność – może powodować nadmierne wychłodzenie powietrza zimą jak i przegrzanie latem. Brak elementów tłumiących i regulacyjnych – właściwie dobrany rekuperator to nie wszystko, należy pamiętać o tłumikach hałasu, podkładkach antywibracyjnych, połączeniach elastycznych na króćcach centrali, przepustnicach oraz anemostatach z możliwością regulacji. Zbyt duża prędkość powietrza w kanałach – dobór za małych średnic rur zwiększa prędkość w kanale, skutkuje to szumem oraz wzrostem oporów na instalacji. Zbyt długi odcinek instalacji z wykorzystaniem przewodu elastycznego – stopniowe obwieszanie kanału generuje duże opory na instalacji. Ostatnim jest brak dostępu serwisowego. – mgr inż. Adrianna Imała, specjalista ds. technicznych firmy Vents Group.

VUT_VB_EC — VUT 550 VB EC A21 Centrala wentylacyjna z odzyskiem ciepła i wymiennikiem przeciwprądowym, zapewniająca mechaniczną wymianę powietrza w pomieszczeniach z jego jednoczesnym filtrowaniem. Wydajność do 690 m3/h. Sprawność odzysku ciepła do 92%. Po pobraniu aplikacji centrala z automatyką A21 może być sterowana za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych. VENTS-GROUP www.vents-group.pl

VUT-HB-EC — VUT 400 HBE EC A21 Centrala wentylacyjna nawiewno-wywiewna o wydajności do 540 m3/h z wymiennikiem przeciwprądowym. Sprawność odzysku ciepła do 98%. Centrala posiada wbudowaną wtórną nagrzewnicę elektryczną o mocy 2,8 kW. Automatyka A21 umożliwia zintegrowanie centrali z systemem BMS. VENTS-GROUP www.vents-group.pl

2021-05-18

Rekuperacja w domu

Rekuperacja to innymi słowy wentylacja mechaniczna nawiewowo-wywiewna z wymiennikiem ciepła. Pozwala na odzysk ciepła ze zużytego powietrza wydalanego na zewnątrz budynku i ogrzanie tym ciepłem świeżego powietrza nawiewanego z zewnątrz. Rekuperacja jest coraz częściej montowana w nowoczesnych domach jednorodzinnych, stając się synonimem oszczędności energii cieplnej.

Korzyści z rekuperacji

Rekuperacja powietrza pozwala na zmniejszenie rachunków za ogrzewanie pomieszczeń poprzez odzysk ciepła ze „zużytego” powietrza wywiewanego na zewnątrz budynku. „Zużyte” powietrze gromadzi się w wymienniku ciepła i nagrzewa świeże powietrze, które dostanie się do budynku. Mimo że wentylacja mechaniczna opiera się na ruchu powietrza w dwie strony, powietrze czyste, napływające z zewnątrz, nie miesza się z ogrzewającym, które jest wywiewane. W ten sposób można ograniczyć stratę ciepła nawet do 50%. Zmniejszenie zapotrzebowania na energię cieplną budynku może przynieść dodatkowe oszczędności, np. przy zakupie mniejszej liczby grzejników i przewodów do ogrzewania podłogowego.
Zastosowanie wentylacji nawiewowo-wywiewnej z wymiennikiem ciepła z pewnością jest bardziej komfortowe niż tradycyjna wentylacja grawitacyjna. Rekuperacja eliminuje ryzyko powstawania przeciągów, a dzięki temu zwiększa komfort użytkowania budynku. Zbyt wilgotne powietrze może być odprowadzone lub osuszone przez osuszacze. Warto jednak pamiętać, że w wentylacji nawiewowo-wywiewnej znajdują się filtry, które skutecznie oczyszczają powietrze i mogą zmniejszać jego wilgotność. Kolejną dość istotną zaletą stosowania rekuperatorów jest sprawność ich działania. Rekuperator działa o każdej porze roku i bez względu na warunki pogodowe. W czasie zimy nie zwiększa zapotrzebowania na ciepło, a w okresie letnim może skutecznie chłodzić pomieszczenia. Co ważne, sam rekuperator nie ogrzewa lub ochładza powietrza. Potrzebny jest to tego gruntowy wymiennik ciepła (GWC) lub inna jednostka chłodząca.

Istnieją też wady

Rekuperacja ma także swoje minusy. Jednym z nich są dość wysokie koszty instalacyjne. Pewną niedogodnością może być uzależnienie wentylacji od dostaw energii elektrycznej, ponieważ w przypadku braku prądu rekuperacja przestanie działać. Konieczność zasilania wentylacji niesie ze sobą większe rachunki za energię elektryczną, lecz nie są to zbyt duże wydatki. Orientacyjny koszt pracy wentylacji to ok. 250–500 zł na rok.
Omawiając wady rekuperacji, należy także wymienić możliwość wystąpienia awarii. Wentylacja nawiewowo-wywiewna z odzyskiem ciepła jest wyposażona w przynajmniej kilka urządzeń, które mogą ulec uszkodzeniu. Aby wyeliminować ryzyko awarii, należy zainwestować w lepszą jakościowo rekuperację. Większość firm udziela przynajmniej dwuletniego okresu gwarancyjnego na sprzęt, a gwarancja na dobrą jakościowo instalację może wynosić nawet do 10 lat.
Ostatnią wadą tego rozwiązania jest hałas w domu. Rekuperacja powietrza ustawiona na najniższą moc może wytwarzać od 30 do 40 dB. Nie jest to zbyt duża wartość, jednak z pewnością ją słychać. Wentylatory ustawione na największą moc mogą już emitować dźwięk o częstotliwości 60 dB. Głośność pracy urządzeń jest uzależniona od średnicy kanałów, szybkości przepływu powietrza oraz od projektu rekuperacji. Dlatego dobrym pomysłem będzie montaż dodatkowych elementów tłumiących.

Tajemnicze GWC

Specyficznym rodzajem wymiennika ciepła jest gruntowy wymiennik ciepła (GWC). Umieszcza się go w ogrodzie, w pewnej odległości od domu, gdzie pełni rolę czerpni świeżego powietrza. Przy standardowej wentylacji nawiewowo-wywiewnej z wymiennikiem ciepła montuje się ją na ścianie budynku, jednak w takiej sytuacji istnieje zagrożenie wwiewania powietrza gorszego (np. zanieczyszczonego przez komin). Przy montażu czerpni z dala od domu powietrze można doprowadzić do budynku kanałem wentylacyjnym pod ziemią. Gruntowny wymiennik ciepła pozwala na wstępne ogrzanie lub schłodzenie doprowadzanego do domu powietrza. Aby pełnił taką funkcję, musi być wkopany na głębokość min. 1,5 metra, gdzie panuje stała temperatura ok. 10 stopni C.
Najprostszy gruntowy wymiennik ciepła to najzwyklejsza, odporna na korozję rura (może być PCV, kamionkowa lub ze stali ocynkowanej). Jej średnica powinna być nie mniejsza niż ta z króćców w centrali wentylacyjnej. Co ważne, rura powinna mieć około 50 metrów długości, aby efektywnie ogrzewać i schładzać transportowane nią powietrze (przy małej działce można np. poprowadzić ją dookoła budynku).

Czy warto zainwestować?

Nie ulega wątpliwości, że wentylacja powietrza z odzyskiem ciepła i sam rekuperator jest bardzo wygodnym rozwiązaniem, lecz loszt rekuperacji z odzyskiem ciepła jest wyższy od tradycyjnej wentylacji grawitacyjnej. Należy pamiętać jednak, że w dobrze zaizolowanych budynkach najlepiej sprawdza się wentylacja nawiewowo-wywiewna. Budowa tańszej wentylacji grawitacyjnej nie miałaby w tym wypadku sensu. Dobrze zaizolowane okna i drzwi nie będą w stanie wyrównać podciśnienia, zimne powietrze dostanie się poprzez przewody wentylacyjne, a to z kolei wychłodzi cały budynek.
Dlatego wentylacja nawiewowo-wywiewna z systemem odzysku ciepła staje się wygodną alternatywą dla wentylacji naturalnych. Dodatkowe wymienniki ciepła zapewniają komfort użytkowania budynku i zmniejszają jego zapotrzebowanie na energię cieplną. To z kolei zmniejsza koszty za ogrzewanie. Można zatem przyjąć, że montaż rekuperacji jest szczególnie opłacalny w dobrze zaizolowanych domach jednorodzinnych. Taki system wentylacji powinien być już przewidziany w projekcie budowlanym.
Rekuperacja wykonana w istniejącym budynku nie będzie już tak skuteczna i wydajna. Dodatkową niedogodnością okaże się konieczność wykonania kompleksowego remontu, który pochłonie kolejne wydatki. Dlatego montaż wentylacji nawiewowo-wywiewnej w starych, słabo zaizolowanych budynkach nie ma sensu. W tym wypadku wystarczająco dobrze sprawdza się wentylacja grawitacyjna, najprostsza wentylacja mechaniczna bądź wentylacja hybrydowa.

Co składa się na koszty rekuperacji w domu?

Rekuperacja jest wykorzystywana przede wszystkim w domach energooszczędnych i pasywnych, więc często jest wliczana w koszty ich budowy. Cena systemu rekuperacji jest kwestią indywidualną, którą oblicza się w oparciu o parametry budynku. Na ostateczny koszt składają się:
– rekuperator wraz z kompletem filtrów,
– materiały wykorzystane podczas prac montażowych,
– projekt instalacji (jego cena zazwyczaj znajduje się już w kosztach montażowych),
– sterowniki do rekuperatora,
– usługa montażowa instalacji odzysku ciepła,
– koszt wyposażenia dodatkowego (np. czujniki wilgotności, osuszacze, wymiennik ciepła).

Filtry do rekuperatora trzeba wymieniać dość często – średnio co 2–3 miesiące. Oryginalne filtry polecane przez producentów mogą być sporym wydatkiem, ale do niektórych modeli pasują o wiele tańsze zamienniki. Dlatego warto sprawdzić przed wyborem konkretnego modelu również ten koszt eksploatacyjny. Co ciekawe, w niektórych filtrach można wymienić samą tkaninę filtracyjną lub wręcz ją wyprać, co wydłuża czas wymiany nawet do roku.

Źródło: Kalkulatory Budowlane, www.kb.pl

Zdjęcie: Pixabay

2018-05-25

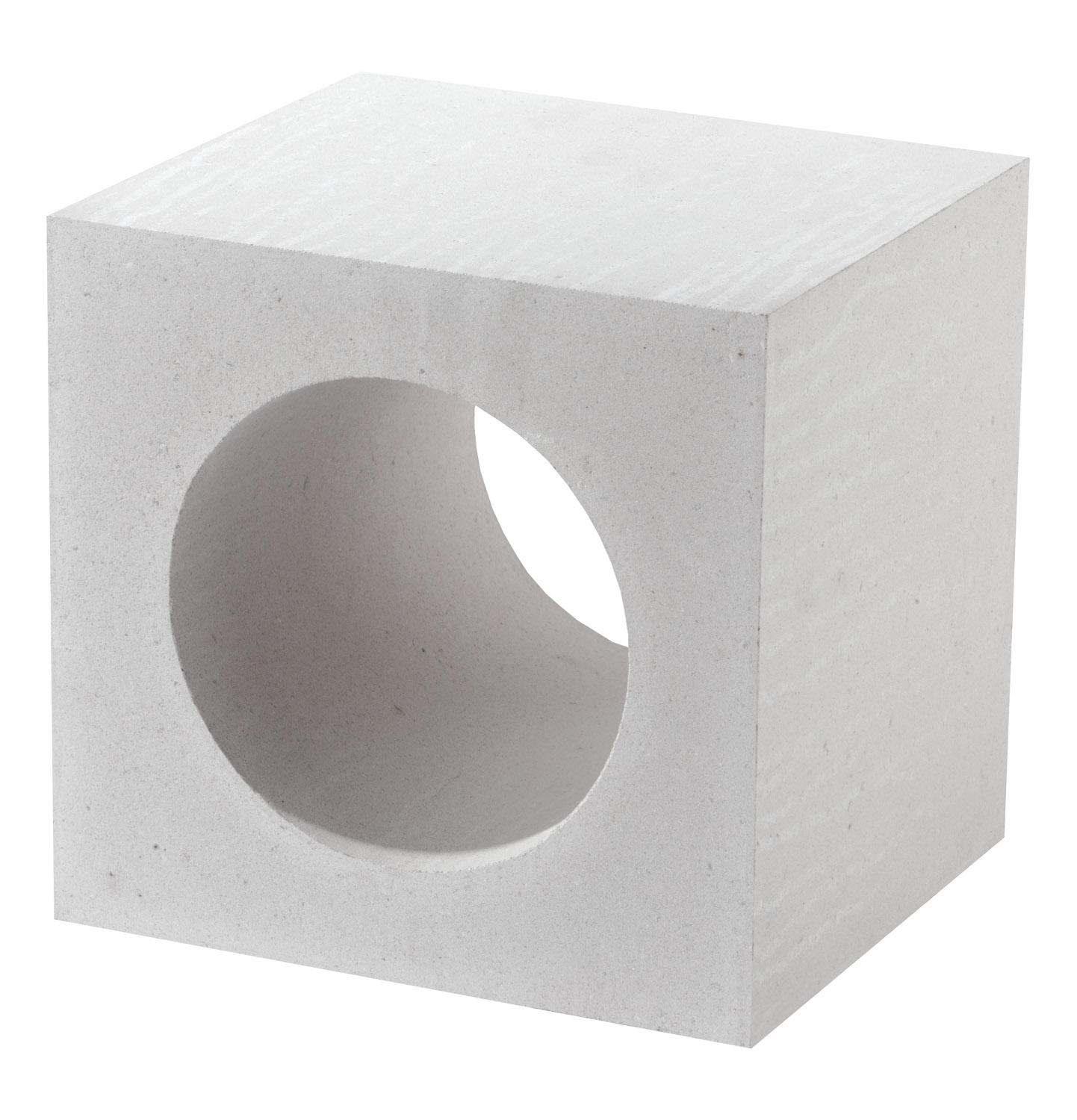

Jak budować kanały wentylacyjne przy pomocy silikatów?

Prawidłowa wymiana powietrza w pomieszczeniach gwarantuje nie tylko właściwy klimat i komfort przebywającym wewnątrz osobom, ale również zapobiega powstawaniu wilgoci i zapewnia odpowiedni stan całego obiektu. Zastosowanie bloczków silikatowych SILIKAT PW od Grupy SILIKATY to rozwiązanie pozwalające na budowę szczelnych i wytrzymałych kanałów wentylacyjnych.

Realizacja inwestycji budowlanej w dobie rosnących kosztów energii oraz trendu zmierzającego do wykorzystywania odnawialnych źródeł energii, wymaga dbałości o efektywność każdego z systemów. Jednym z elementów całego obiektu są zatem kanały wentylacyjne, które odpowiadają zarówno za prawidłowy mikroklimat w pomieszczeniach, jak również za sprawne działanie mechanicznych elementów instalacji klimatyzacyjno-wentylacyjnych. Odprowadzenie zużytego powietrza powinno odbywać się sprawnie i bez zakłóceń. Ewentualne problemy w postaci niedrożności kanałów bądź ich zanieczyszczeń, wymagają natychmiastowego usunięcia. Aby zagwarantować dobrą cyrkulację powietrza, warto zastosować bloczki SILIKAT PW od Grupy SILIKATY, których kształt i struktura umożliwiają sprawne i szybkie wykonanie kanałów wentylacyjnych o dobrych właściwościach użytkowych.

Drożne i suche kanały wentylacyjne

Wymiana powietrza w obiektach mieszkalnych i komercyjnych odbywa się obecnie nie tylko przy pomocy wentylacji grawitacyjnej, ale również z udziałem zaawansowanych technologicznie rozwiązań w postaci klimatyzatorów oraz rozbudowanych systemów wentylacyjnych. Tylko sprawne działanie całego systemu gwarantuje efektywność urządzeń regulujących temperaturę wnętrz, zarówno w okresie letnim, jak i zimowym. Bloczki SILIKAT PW Grupy SILIKATY dzięki wysokiej klasie gęstości nasiąkliwości stanowią materiał, który dobrze akumuluje ciepło, zapobiegając stratom energii. Znormalizowana wytrzymałość na ściskanie na poziomie 15 [N/mm²] gwarantuje, że wykonane z nich kanały wentylacyjne są trwałe i odporne na uszkodzenia mechaniczne. Nasiąkliwość <16% powoduje, że nawet wilgotne powietrze, które przemieszcza się przez piony wentylacyjne, nie stanowi zagrożenia dla ich struktury. Z kolei wysoka odporność na degradację biologiczną, dzięki silnemu odczynowi zasadowemu sprawia, że niemożliwy jest rozwój szkodliwych dla zdrowia mikroorganizmów w postaci grzybów bądź bakterii, które mogą namnażać się w zawilgoconych miejscach.

Prawidłowa wymiana powietrza dzięki silikatom

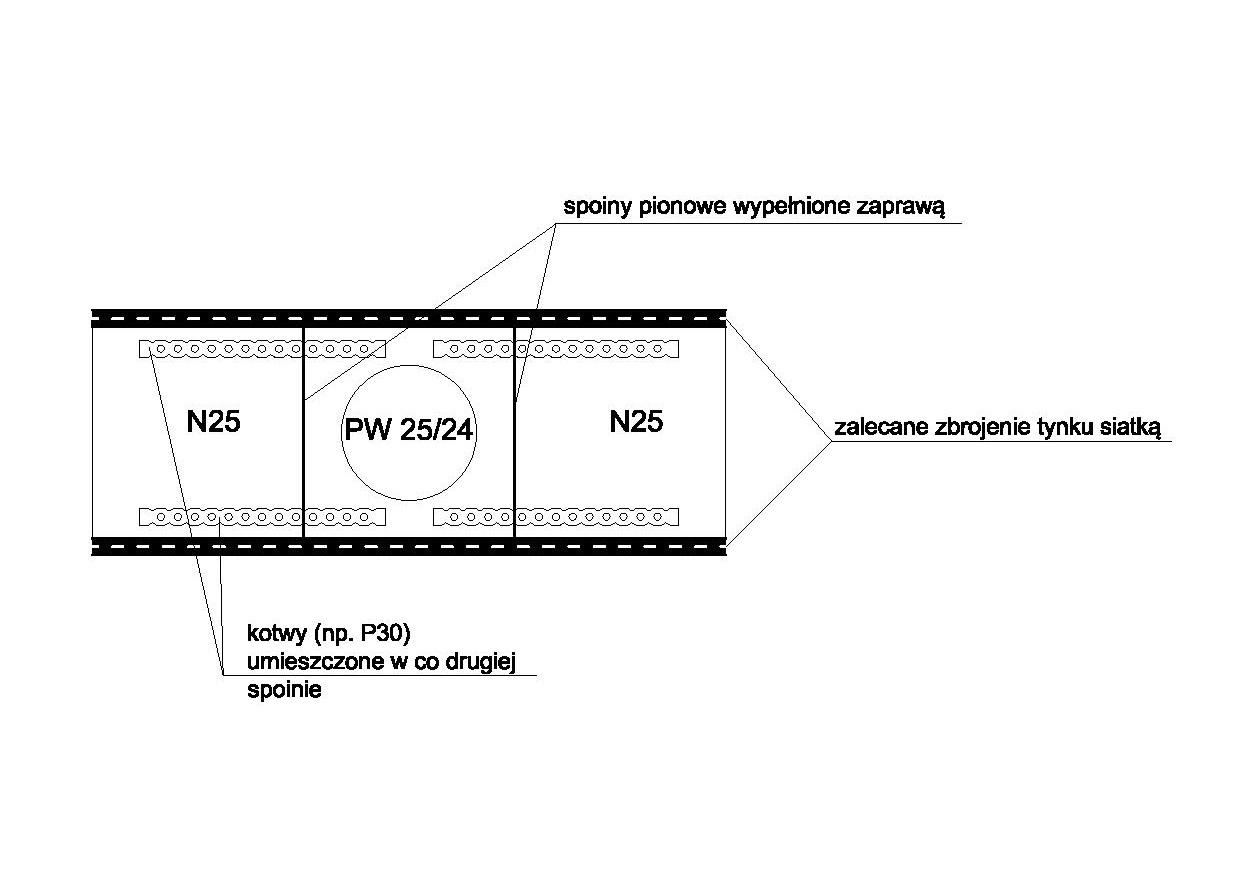

Kanały wentylacyjne poza odpornością na uszkodzenia mechaniczne oraz na działanie powietrza o wysokiej wilgotności, powinny być również proste i charakteryzować się jednakowym wymiarem w każdym miejscu. Umożliwia to niezakłócony przepływ powietrza, a także ułatwia sprawne przeprowadzanie niezbędnych prac konserwacyjnych w trakcie użytkowania obiektów. Bloczki SILIKAT PW Grupy SILIKATY przeznaczone do budowy kanałów wentylacyjnych charakteryzują się wysoką dokładnością wymiarową, zarówno na płaszczyznach łączenia ich ze sobą, z pozostałymi elementami budynku, jak również w obrębie otworów. Otwór o średnicy 16 cm gwarantuje dużą przepustowość. Naturalnie wysoka izolacyjność akustyczna elementów silikatowych znacząco redukuje poziom hałasów oraz szumów charakterystycznych dla kanałów oraz przewodów wentylacyjnych. Łatwość łączenia bloczków SILIKAT PW od Grupy SILIKATY, które dostępne są w wymiarach 250x240x220 mm, umożliwia szybkie i precyzyjne wykonanie kanałów wentylacyjnych, przy jednoczesnym zachowaniu ich wysokiej jakości.

Więcej informacji na temat produktów Grupy SILIKATY można znaleźć na stronie internetowej www.grupasilikaty.pl

2016-08-10
Vaillant przedstawia nowy regulator – systemowy calorMATIC 470/4

calorMATIC 470/4 zapewnia użytkownikowi nowe, większe możliwości niż zwykły regulator. Przede wszystkim jest regulatorem systemowym, może zarządzać jednocześnie systemami ogrzewania i wentylacji.

Przeznaczony do współpracy z:
– kotłami Vaillant wyposażonymi w złącze komunikacyjne eBUS,
– pompami ciepła aroTHERM VWL,
– rekuperatorami recoVAIR/4.
calorMATIC 470/4 integruje urządzenia w systemie grzewczym, dobiera ich parametry pracy, dostosowując moc do bieżącego zapotrzebowania na energię budynku, co przekłada się na efektywne zarządzanie kosztami energii.

calorMATIC 470/4 w skrócie:
– regulator modułowy,
– czytelny wyświetlacz,
– dla jednego obiegu grzewczego bez zmieszania,
– w systemach biwalentnych pracuje jako regulator hybrydowy,
– posiada w budowane czujniki temperatury wewnętrznej i wilgotności względnej powietrza,
– współpracuje z zasobnikami warstwowymi actoSTOR i solarną grupa pompową VMS 30,
– adaptacyjna krzywa grzewcza, programator tygodniowy, programy czasowe dla c.o., c.w.u., cyrkulacji, chłodzenia i wentylacji,
– możliwość rozbudowy o 1 obieg grzewczy ze zmieszaniem (moduł VR 61/4) 1 obieg kolektorów słonecznych (moduł VR 68/3) oraz 1 zdalne sterowanie (VR 81/2).

2014-10-21
Prawidłowa wentylacja w domu – porada eksperta z firmy Dospel

Jak zagwarantować lepsze samopoczucie wszystkich domowników ? Jakie są skutki złej wentylacji? Co wybrać: wentylację mechaniczną czy grawitacyjną? O znaczeniu prawidłowej wentylacji domu i mieszkania mówi Roman Jeziorski, ekspert firmy DOSPEL.

W budynkach mieszkalnych jesteśmy stale narażeni na kurz, pyłki roślin, zanieczyszczenia chemiczne, zarodniki grzybów i pleśni, w konsekwencji, czego użytkownicy źle wentylowanych budynków mogą narzekać na bóle głowy, pieczenie oczu, kłopoty z koncentracją i ogólne zmęczenie. Dodatkowo w niewentylowanych pomieszczeniach zwiększa się wilgotność powietrza. Prowadzi to do skraplania się pary wodnej i jej osadzania w najzimniejszych miejscach. Takie warunki sprzyjają rozwojowi grzybów i pleśni, które mogą prowadzić do korozji biologicznej elementów konstrukcji budynków. Zwiększeniu ulega także rozwój różnego typu mikroorganizmów który często są bezpośrednią przyczyną chorób układu oddechowego oraz stwarzają poważne zagrożenie dla osób uczulonych na roztocza kurzu domowego. Przed takimi konsekwencjami chroni właśnie prawidłowo dobrana wentylacja.

Podstawowym zadaniem systemu wentylacyjnego jest doprowadzanie świeżego powietrza do pomieszczeń i usunięcie z nich zanieczyszczonego powietrza. Wymiana ta powinna jednak odbywać się z określona częstotliwością. Ponieważ istnieją dwa typy wentylacji – naturalna zwana grawitacyjną oraz mechaniczna – warto poznać konsekwencje wyboru każdej z nich. Wentylacja grawitacyjna, choć jest najczęściej spotykanym rozwiązaniem, nie nadążając z wymianą świeżego powietrza, nie zapewnia dostarczenia jego odpowiedniej ilości. Zmienne warunki atmosferyczne tylko potęgują ten problem, a to skutkuje nie tylko pogorszeniem dobrego samopoczucia domowników, ale i naruszeniem stanu technicznego budynku. Stopniowo na ścianach zaczną pojawić się grzyby i pleśnie. Degradacji może ulec także materiał użyty do wykończenia domu. Winę za te uszkodzenia ponosi ulatniająca się para wodna, wydzielająca się w trakcie takich codziennych czynności jak gotowanie czy pranie. Nieprawidłowa wentylacja utrudnia wymianę pary wodnej na powietrze „suche”. Nie znajdując ujścia, krąży po domu osadzając się dosłownie wszędzie. Można temu zapobiec dzięki zastosowaniu wentylacji mechanicznej. Wykorzystują ją m.in. centrale wentylacyjne marki DOSPEL, chętnie stosowane zwłaszcza w budownictwie energooszczędnym. Do głównych zalet tych innowacyjnych urządzeń należą: niski poziom hałasu, kształt umożliwiający podwieszenie urządzenia w miejscu niewidocznym dla oka oraz niskie koszty eksploatacji. Należy pamiętać, że bardzo często powietrze wewnątrz budynku ma wyższą temperaturę od powietrza na zewnątrz. Niewykorzystanie go byłoby nie tylko nieekonomiczne, ale i obciążałoby przyrodę. Firma Dospel postanowiła znaleźć optymalne rozwiązanie tego problemu tworząc innowacyjne centrale wentylacyjne z rekuperacją. Montowane w nich dwa hybrydowe wymienniki ciepła, charakteryzujące się wysokimi parametrami jego odzysku obniżają pobór energii elektrycznej koniecznej do ogrzania powietrza wtłaczanego. Wykorzystanie tak wysokiej klasy filtrów gwarantuje świeże, oczyszczone z wszelkich bakterii i drobnoustrojów, powietrze. Warto wspomnieć, że do centrali wentylacyjnej DOSPEL można podłączyć GWC MAX – Gruntowy Wymiennik Ciepła Otrzymujemy wówczas zestaw, który nie tylko zaopatrzy nas w świeże i czyste powietrze, ale również w zależności od potrzeb schłodzi je lub podgrzeje. Pozwala to jeszcze bardziej obniżyć koszty eksploatacji całego systemu wentylacji – wskazuje Roman Jeziorski z firmy DOSPEL.

Współczesny człowiek aż 90% czasu spędza w zamkniętych pomieszczeniach, z tego aż 65% we własnym domu. Budując lub remontując dotychczasowe lokum warto, zatem zadbać zarówno o komfort domowników, jak i funkcjonalność instalacji, które czynią nasz dom bezpiecznym dla zdrowia. Zgodnie z radami eksperta z firmy DOSPEL – sprawna wentylacja jest z pewnością jedną z nich.

www.dospel.com
