UNIWERSAL Sp z o.o.

Przedsiębiorstwo Produkcyjne UNIWERSAL Sp z o.o. istnieje od 1988 roku i zajmuje się produkcją i dostarczaniem na rynek polski i zagraniczny wentylatorów oraz wywietrzników dachowych.

Od ponad 30 lat dostarczamy na rynek polski i zagraniczny nowoczesne urządzenia wentylacyjne. To specjalistyczne rozwiązania, takie jak wentylator przeciwwybuchowy, dla najbardziej wymagających gałęzi przemysłu, oraz innowacyjne modele wentylatorów hybrydowych, gwarantujące ciągłą i wydajną wymianę powietrza w domach, biurach, blokach, magazynach, budynkach publicznych. Produkujemy także urządzenia niezbędne dla efektywnej wentylacji grawitacyjnej w budynkach – wywietrzniki dachowe, systemy nawiewno-wywiewne, czy kratki wentylacyjne.

Jakość sprawdzona w tysiącach realizacji
Korzystacie Państwo z opatentowanych autorskich konstrukcji, przekazywanych z kompletną dokumentacją techniczną. Przeprowadzamy skrupulatną weryfikację prototypów i restrykcyjne badania jakościowe wszystkich urządzeń, w tym wentylatorów przeciwwybuchowych, wentylatorów dachowych. Otrzymujecie Państwo sprzęt z atestami bezpieczeństwa i europejskimi certyfikatami jakości. Głównym materiałem konstrukcyjnym naszych urządzeń jest laminat poliestrowo-szklany, jego struktura zapewnia wytrzymałość konstrukcji.

Należy zaznaczyć, że inwestor, a również projektant ma pełną swobodę w dopasowaniu kolorystyki naszych urządzeń.
Standardowym kolorem naszych urządzeń jest kolor popiel RAL 7001, natomiast występuje możliwość zamówienia za dopłatą koloru z szerokiej gamy barw RAL.
Możliwe jest więc dopasowanie kolorystyki zarówno do kolorystyki dachu, elewacji, jak również kolorów logo zakładu. Kolorystyka dzięki wtrąceniu pigmentu w żywice jest bardzo trwała, nie starzejąca się i odporna na działanie korozjotwórcze atmosfery i powietrza zanieczyszczonego, usuwanego z pomieszczeń na zewnątrz.
Firma posiada własne stoiska pomiarowo-badawcze, na których każdą zmianę konstrukcyjną dokładnie się sprawdza i po uzyskaniu efektu zadowalającego dla konstruktorów wdraża następnie w produkcji seryjnej.
Zwracamy również baczną uwagę na estetykę wizualną naszych konstrukcji, stąd nasze produkty oprócz funkcjonalności, mają również wygląd estetyczny i cieszą się dużym zainteresowaniem inwestorów w kraju i zagranicą.
W chwili obecnej produkujemy kilkanaście typoszeregów wentylatorów standardowych, kwasoodpornych i przeciwwybuchowych w wykonaniu dachowym, ściennym, kanałowym, a także posiadamy w swojej ofercie różnego rodzaju wywietrzniki grawitacyjne.

Niektóre z naszych produktów:

Wentylator ORA-160 to nowoczesne urządzenie o zwartej konstrukcji, idealnie wpisujące się w potrzeby współczesnej architektury. Jego estetyczny wygląd harmonizuje z aktualnymi trendami w designie, co czyni go doskonałym rozwiązaniem zarówno w tradycyjnym, jak i nowoczesnym budownictwie mieszkaniowym. Wyposażony w zaawansowany, trzybiegowy silnik elektryczny napędzający promieniowy wirnik z łopatkami zagiętymi do tyłu, wentylator zapewnia cichą i wydajną pracę. Regulacja prędkości obrotowej umożliwia dostosowanie wydajności do aktualnych potrzeb, co przekłada się na oszczędność energii i komfort użytkowania. Wentylator ORA-160 doskonale sprawdza się zarówno w budownictwie jednorodzinnym, jak i w budynkach o większej liczbie kondygnacji. Dzięki różnym parametrom mocy (3-10 W) pozwala na elastyczne zarządzanie zużyciem energii. Jego praca jest niskoszumowa, a poziom hałasu emitowanego zarówno na zewnątrz, jak i do wnętrza pomieszczeń, pozostaje nieuciążliwy dla użytkowników. Urządzenie zdobyło prestiżowy Złoty Medal na targach budowlanych BUDMA 2025 w Poznaniu oraz Godło Promocyjne TERAZ POLSKA, co potwierdza jego innowacyjność i wysoką jakość wykonania.

MAG-160 to trzybiegowy dachowy wentylator energooszczędny stworzony specjalnie na potrzeby nowoczesnego budownictwa mieszkaniowego. Przeznaczony jest do zapewnienia optymalnego przepływu powietrza w budynkach wielokondygnacyjnych (do 10 kondygnacji). Spełnia wymogi norm budowlanych w zakresie wydajności, bezawaryjności oraz cichej pracy. Walorem urządzenia jest także kompaktowa budowa oraz nowoczesny design. Efektywną i wieloletnią pracę bez awarii na zbiorczych kanałach wentylacyjnych budownictwa wielorodzinnego zapewnia trzybiegowy silnik elektronicznie komutowany EC. Wytrzymałość wentylatora energooszczędnego MAG-160 na czynniki środowiskowe umożliwia trwały materiał konstrukcyjny, jakim jest kompozyt poliestrowo-szklany. Konstrukcja korpusu
i kopuły skutecznie chroni przed przedostaniem się wody deszczowej do kanału wentylacyjnego. Wentylator MAG-160 zapewnia ciągłą pracę i stałe spełnienie normatywów higienicznych w zakresie cyrkulacji powietrza wielorodzinnych budynków mieszkalnych. Cichobieżna praca pozwala utrzymać normy natężenia dźwięku dla terenów zabudowy mieszkalno-usługowej (przykładowo w odległości 8 m od wentylatora i przy pracy na najwyższej mocy 1750 [obr/min] ciśnienie akustyczne to 42 dBA). MAG-160 stworzony został w zgodzie z zasadami zrównoważonego rozwoju i projektowania ekologicznego. Sterowany przy pomocy programatora MagTime umożliwia kontrolę pracy do 4 urządzeń jednocześnie, dzięki czemu różnicowana jest ilość przetłaczanego powietrza w różnych pionach i w różnym czasie w ciągu doby.

VERO-150 to nowoczesny wysokowydajny (do 600 m3/h) i cichobieżny wentylator dachowy do okapu kuchennego, dzięki któremu skutecznie i szybko pozbędziemy się nieprzyjemnych zapachów powstających w czasie gotowania. Oferujemy go w powszechnie występujących instalacjach domowych o wielkości średnicy wlotu kanału Ø 150 mm. Aby hałas nie zakłócał spokoju domowników, urządzenie montowane jest na zewnątrz budynku, na kominie. Z okapem wewnątrz kuchni połączony jest przy pomocy kształtek wentylacyjnych. Obudowa, podstawa i wirnik promieniowy z łopatkami zagiętymi do tyłu wykonane są z laminatu poliestrowo-szklanego. To niezwykle wytrzymały kompozyt, odporny na działanie intensywnych i zmiennych czynników atmosferycznych. Dodatkowo materiał tego typu nie obciąża znacznie konstrukcji dachu i sprawia, że wentylator wyróżnia się atrakcyjnym i nowoczesnym designem. Vero-150 to wentylator niskoszumowy i wysokowydajny. Silnik wentylatora jest trzybiegowy, pozwala to tak dobrać ilość powietrza wysysanego z okapu by był właściwy dla każdej intensywności wydzielania się pary i innych zapachów kuchennych. Automatyzacja obsługi następuje poprzez sterowanie 3 wariantami prędkości wentylatora za pomocą sterownika ProVERO, który montujemy natynkowo przy okapie.

Wywietrzniki ZEFIR to urządzenia całkowicie zabezpieczające kanał wentylacyjny przed nawiewaniem powietrza zewnętrznego, oraz przedostawaniem się do kanału wentylacyjnego wody deszczowej. Trwałe, estetyczne, wykonanie z laminatu poliestrowo-szklanego barwionego w sposób dowolny w/g życzeń inwestora. Wywietrzniki zefir z podstawami
i zakończeniem zamontowane na standardowym kominie wentylacyjnym. Wymiary podstaw
i wywietrzników są dopasowane do standardowych wymiarów kominów wentylacyjnymi występujących wewnątrz nich pustaków wentylacyjnych. W związku z szeroko rozpowszech-nionym systemem prowadzenia wentylacji grawitacyjnej w oparciu o pustaki – wentylacyjno-dymowe typ P, zachodzi konieczność stworzenia nasady zabezpieczającej kanał wentylacyjny przed nawiewaniem powietrza. Nasada ZEFIR-150 posiada zmodyfikowany kształt i wymiary pasujące do wariantów jednorzędowego i dwurzędowego komina wentylacji grawitacyjnej.

Nasada hybrydowa FENKO to nowoczesne rozwiązanie dla stałej i bezpiecznej wentylacji dla domów jednorodzinnych. Łączą zalety cichobieżnego wentylatora dwubiegowego i nasady grawitacyjnej, by zapewnić optymalne wartości ciągu grawitacyjnego we wszystkich rodzajach kanałów wentylacyjnych budynków. Urządzenie wykonane z wytrzymałego laminatu poliestrowo-szklanego, montowane jest na zwieńczeniu komina na zewnątrz domu, a gwarantuje wydajność wyższą lub równą standardowym urządzeniom wentylacyjnym instalowanym wewnątrz łazienek lub kuchni.

Fenko gwarantuje maksymalne wykorzystanie naturalnej wentylacji grawitacyjnej w przypadku sprzyjających warunków atmosferycznych oraz gwarancję ciągłości działania lub zwiększenia ciągu wentylacyjnego dzięki funkcjonalności mechanicznej pracy wentylatora na dwóch biegach (obr. 1000/min i 1400/min). Fenko charakteryzuje wysoka wydajność w wyciąganiu powietrza z pomieszczenia. Dla pracy mechanicznej to odpowiednio 120 m3/h w przypadku pierwszego biegu oraz 180 m3/h dla drugiego biegu obrotów roboczych silnika.

W wentylatorze dachowym VENTO CLASSICO nowoczesna technologia spotyka się z du-chem architektury minionych wieków. Ten wentylator dachowy zaprojektowany specjalnie dla budynków zabytkowych nie tylko spełnia najwyższe wymagania techniczne, lecz także subtelnie wtapia się w architektoniczny krajobraz epoki gotyku.

Inspiracją dla jego formy stały się smukłe, strzeliste arkady i rytm gotyckich okien. Delikatne pionowe przesłony przypominają o witrażach, a całość uzupełnia starannie dobrana kolorystyka, wiernie naśladująca szlachetną patynę starego metalu. Dzięki temu urządzenie staje się częścią budowli – nie zakłóca jej charakteru, lecz podkreśla go.

Wewnątrz tej „architektonicznej korony” pracuje cichy, energooszczędny silnik – gwarancja wydajnej wymiany powietrza bez uciążliwego hałasu. Rozwiązanie doskonale sprawdzi się zarówno w obiektach sakralnych, muzealnych, jak i w zabytkowych kamienicach, gdzie estetyka ma takie samo znaczenie jak funkcjonalność.

To więcej niż wentylator – to most między historią a nowoczesnością, między sztuką a technologią. VENTO CLASSICO to cisza, elegancja, harmonia z historią.

Zapraszamy również na nasza stronę: www.uniwersal.com.pl

Kontakt – Uniwersal Sp. z o.o.

ul. Zakopiańska 1a
40-219
Katowice

Email ogólny:
office@uniwersal.com.pl
Telefon ogólny:
+48 (32) 203 71 47

Dział faktur:
faktury@uniwersal.com.pl
+48 (32) 203 87 40 wew. 101

Dział reklamacji:
reklamacje@uniwersal.com.pl
+48 (32) 203 87 40 wew. 110

2025-11-05
Wentylacja w bloku 4-piętrowym na przykładzie
Efektywna wentylacja w bloku 4-piętrowym zapewnia zarówno napływ świeżego powietrza do wszystkich pomieszczeń, jak i stałe usuwanie powietrza zużytego. Pamiętajmy, że oprócz CO2 zawiera ono w sobie często wysoki poziom wilgotności grożącej zagrzybieniem wnętrz oraz zanieczyszczenia wynikające z codziennej eksploatacji budynku (substancje chemiczne, z których wykonano otaczające nas sprzęty, wykładziny, elementy drewnopodobne i akcesoria z tworzyw sztucznych). Jak zbudować wydajny system wentylacji zbiorczej dla budynków kilkukondygna-cyjnych? Podpowiadamy.

Wentylacja w bloku 4-piętrowym – wyzwania dla projektanta

Dla projektanta wentylacji w bloku czteropiętrowym kluczowe jest:
- Zapewnienie właściwego i równego rozdziału powietrza na każdym piętrze oraz dla poszczególnych kanałów zbiorczych wentylujących kuchnie, łazienki i toalety
- Dobór odpowiedniego do wyników obliczeń projektowych modelu wentylatora, kratek wywiewnych oraz systemu nawiewu powietrza świeżego
- Wybór urządzeń efektywnych energetycznie i cichobieżnych, spełniających w tym zakresie normy przewidziane przepisami prawa. W obecnych czasach projektant nie może pozwolić sobie na dobranie jednostek nadmiarowych
- Zapewnienie bezobsługowej płynności działania systemu w ramach kilkudziesięciu punktów przepływu czynnika. Indywidualna kalibracja przez użytkownika może grozić rozregulowaniem systemu, powodując zróżnicowane ilości wywiewu powietrza zużytego, a co za tym idzie zwiększony hałas w mieszkaniach.

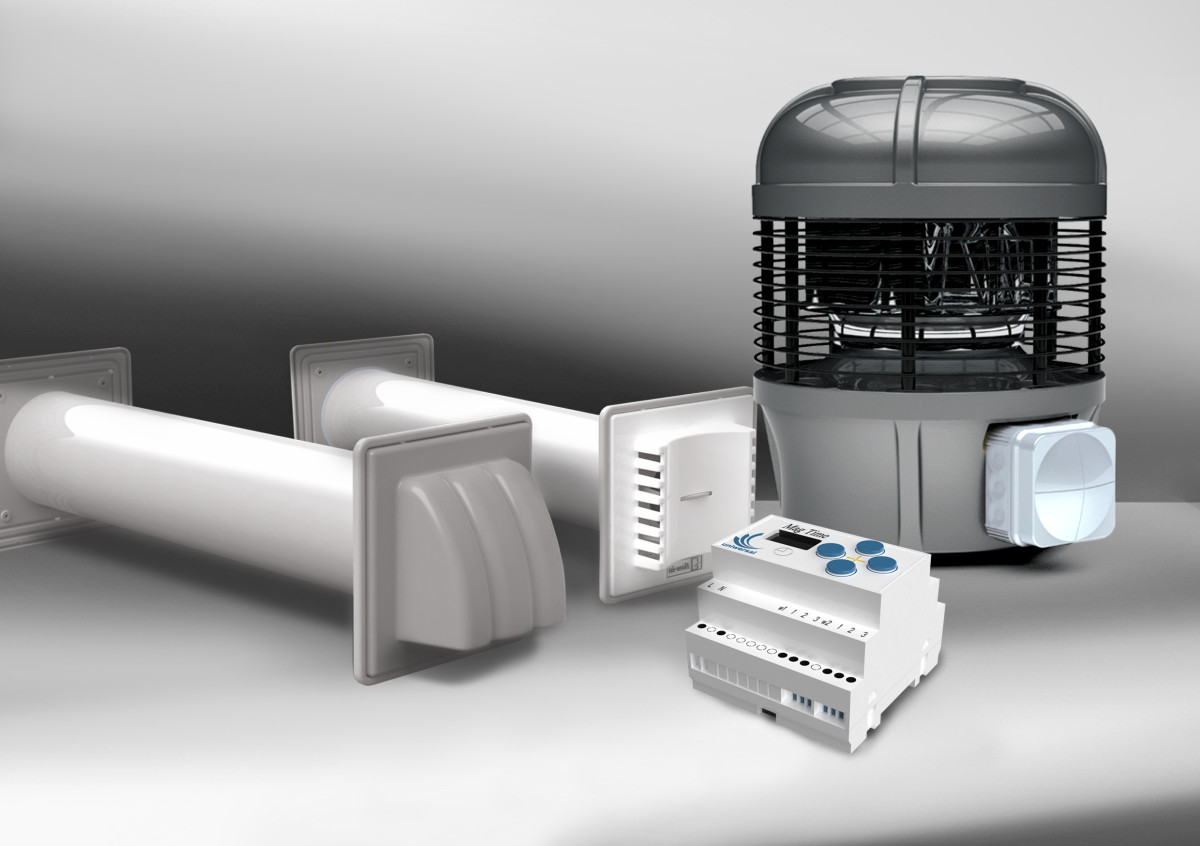

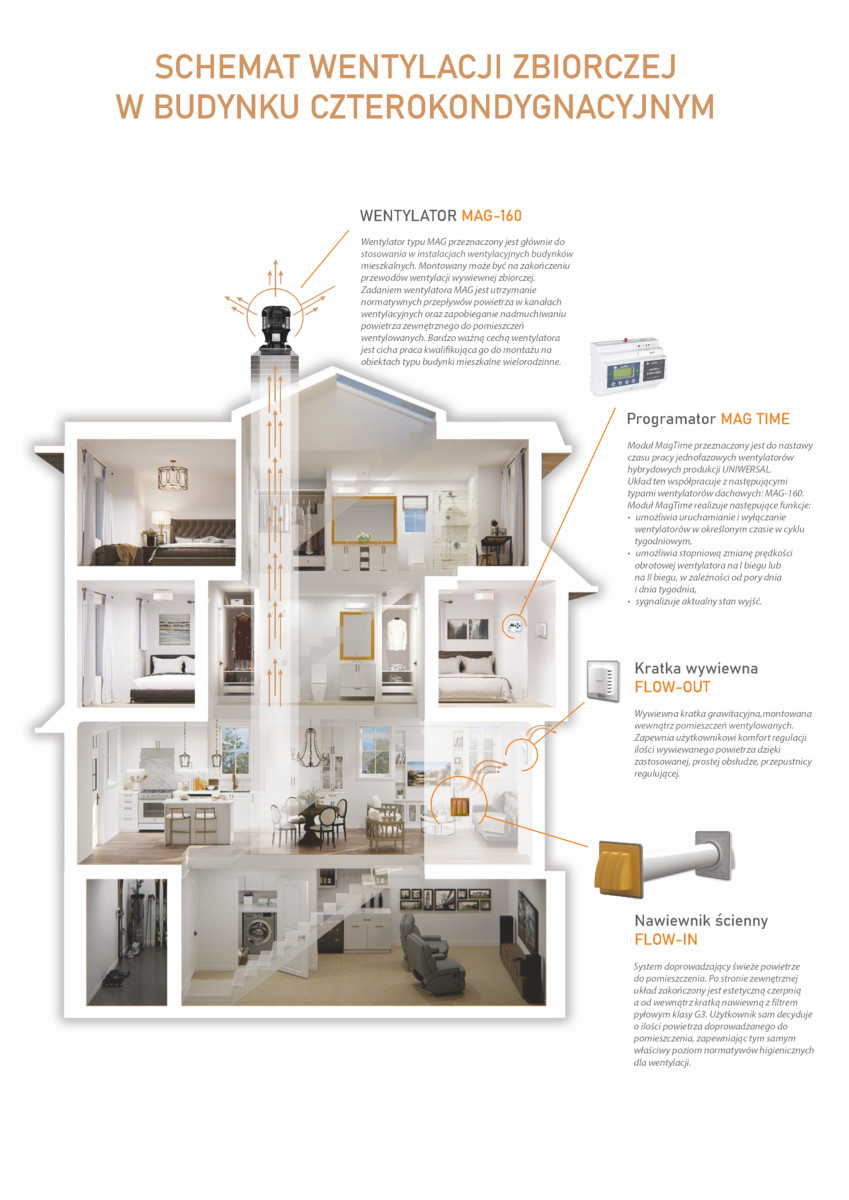

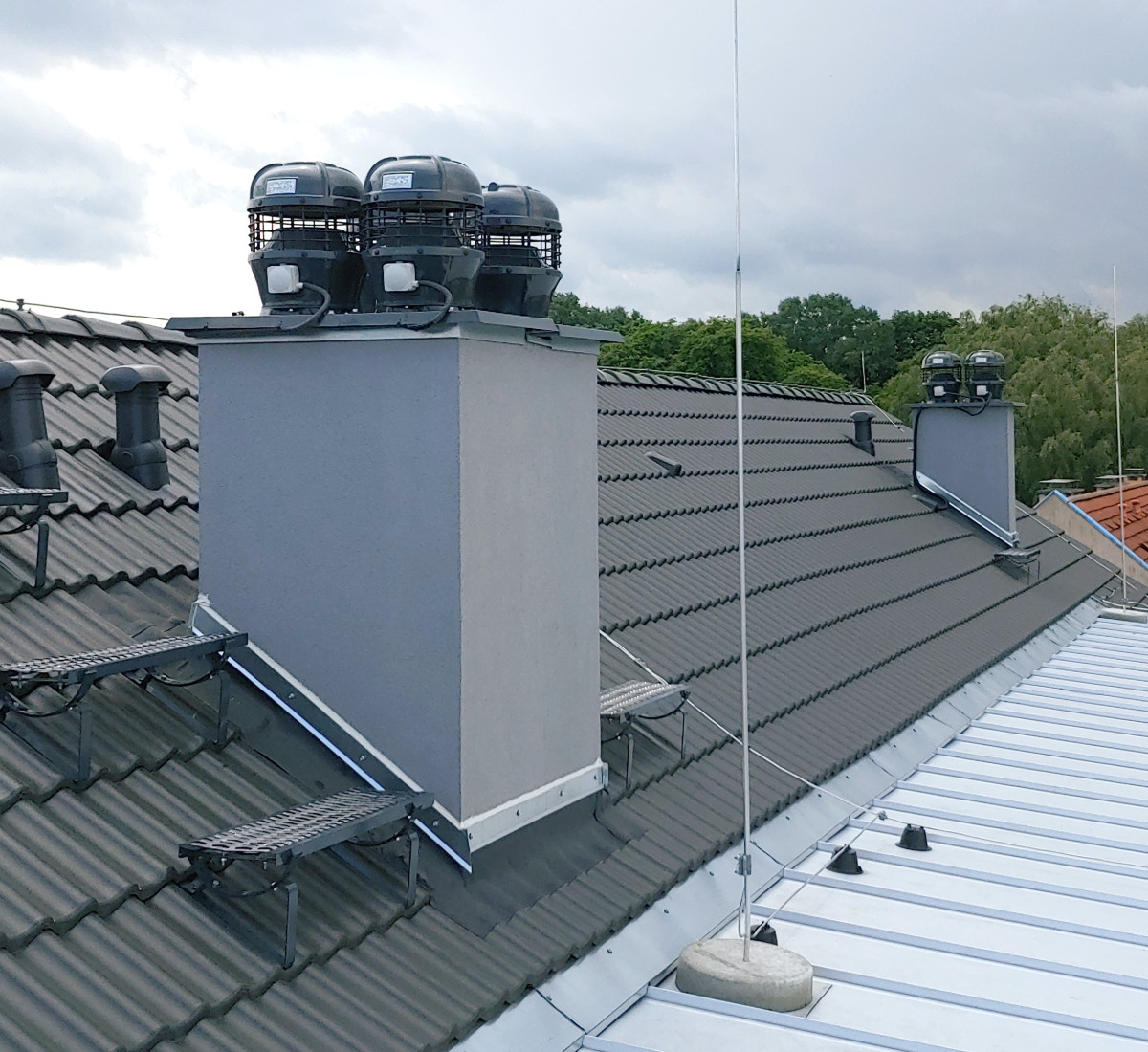

Przykładowa instalacja wentylacji mechanicznej w bloku 4-piętrowym

Poniżej opisujemy zestaw urządzeń Uniwersal, których sprawność i wydajność prze-testowaliśmy między innymi w bloku czterokondygnacyjnym w Ostrowie Wielkopolskim. Jest to rozwiązanie rekomendowane do zapewnienia efektywnej wentylacji w bloku 4-pię-trowym.

Wentylator dachowy zbiorczy MAG-160

Ten model wentylatora zaprojektowaliśmy specjalnie na potrzeby deweloperów i nowoczesnego budownictwa mieszkaniowego. Co go wyróżnia?
- Kompatybilność ze standardowymi średnicami kanałów wentylacyjnych Ø 200
- Wydajność maksymalna 500-600 m3/h
- Podciśnienie w granicach 20-70 Pa
- Niski hałas emitowany podczas pracy
- Niskoenergetyczny programowany silnik z możliwościami trzystopniowej regulacji obrotów
- Wysoka estetyka pozwalająca zastosować urządzenie na dachach różnych stylów architektonicznych.
Po przeanalizowaniu parametrów i charakterystyk otrzymanego wentylatora zastosowano go do wentylacji budynków czterokondygnacyjnych, w których ciąg zbiorczy został wykonany
z bloczków keramzytowych firmy Schiedel – Avant 16.

System nawiewno-wywiewny FLOW

Jedną z głównych zalet wentylacji zbiorczej jest zapewnienie świeżego powietrza w każdym pomieszczeniu w budynku. Funkcję tę realizuje system nawiewno-wywiewny FLOW. Powietrze napływa do pomieszczenia przez nawiewnik ścienny FLOW–IN, a usuwane jest poprzez kratkę wywiewną FLOW-OUT. Testowana w Ostrowie Wlkp. wentylacja w bloku
4-piętrowym pokazała, że skuteczny może być także wywiewnik KSW 50. Daje on możliwość samoregulacji dla pionu wywiewnego na poziomie 50 m3/h. To dokładnie tyle, ile potrzeba zazwyczaj, by utrzymać normatywy higieniczne w pomieszczeniach.

Filtry

Nawiewane powietrze może być filtrowane, co sprawia, że skutecznie usuwane są z pomieszczeń zanieczyszczenia, pyłki, a nawet szkodliwe substancje chemiczne. Dzięki temu mieszkańcy mają pewność, że oddychają czystym powietrzem, co jest szczególnie istotne w przypadku osób cierpiących na alergie, astmę lub inne choroby układu oddechowego. Należy jednak pamiętać o okresowym czyszczeniu i wymianie filtrów. W przeciwnym razie w miarę upływu czasu zanieczyszczenia gromadzące się na filtrach trwale zmniejszą, a w skrajnych przypadkach wręcz zastopują wentylację w bloku czteropiętrowym i powietrze w naszych mieszkaniach będzie się jakościowo pogarszać.

Automatyzacja pracy systemu – programator MagTime

W tej roli świetnie odnajduje się regulator MagTime. Można go programować tak, by w określonych godzinach przełączał biegi wentylatora, minimalizując tym samym zużycie energii elektrycznej oraz hałas emitowany zarówno do wewnątrz, jak i na zewnątrz pomieszczeń wentylowanych.
Wyniki pomiarów testowanego systemu w budynku mieszkalnym 4-piętrowym. Zastosowanie wszystkich tych elementów w przypadku wentylacji w bloku z czterema piętrami dało w rezultacie wartości przepływu na kratkach wentylacyjnych na poziomie ≥ 50 m3/h, co daje bardzo dobry obraz jakości powietrza w pomieszczeniach (zob. tabela 1). Jednocześnie warto zauważyć, że zmierzony poziom ciśnienia akustycznego w skrajnych przypadkach nie przekracza 27 dBA.

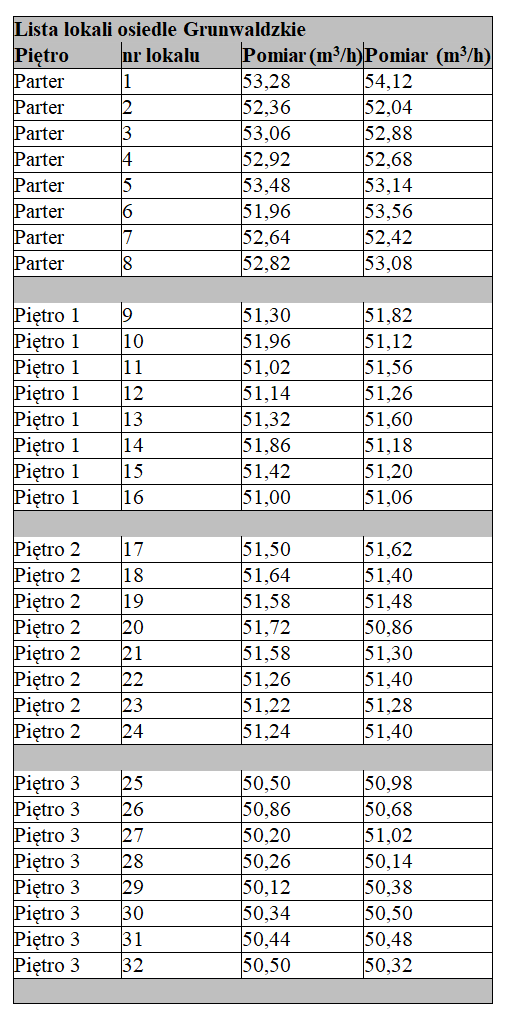

Tabela nr 1 do protokołu skuteczności działania wentylacji – budynek mieszkalny ul. Grunwaldzka Ostrów Wielkopolski.

Pełna kontrola jakości powietrza z urządzeniami Uniwersal

W budynkach mieszkalnych zapewnienie odpowiedniej wentylacji jest kluczowym elementem utrzymania komfortu i zdrowia mieszkańców. Wentylacja mechaniczna zbiorcza to system, który kontroluje przepływ powietrza w budynku, utrzymując poziom przepływu zgodny z normatywami higienicznymi dla pomieszczeń mieszkalnych. Zapraszamy do zapoznania się z systemami Uniwersal dedykowanymi do budowy wentylacji w bloku 4-piętrowym.

Współpraca reklamowa
2025-02-17
Wentylacja hybrydowa w domu jednorodzinnym

Wentylacja jest nieodłącznym elementem zdrowego i komfortowego życia w domu. Dobrze zaprojektowana zapewnia cyrkulację świeżego powietrza, usuwa szkodliwe substancje i wilgoć oraz utrzymuje odpowiedni stan jakości powietrza wewnątrz pomieszczeń. Tradycyjne systemy wentylacyjne, takie jak wentylacja grawitacyjna czy mechaniczna, mają sporo atutów. Co zyskamy, gdy je ze sobą połączymy? Powstaje wentylacja hybrydowa w domu jednorodzinnym.

Korzystny bilans jakości do kosztów
Wentylacja hybrydowa to innowacyjne podejście, które łączy różne metody wentylacji w celu uzyskania optymalnych rezultatów. W ramach systemu hybrydowego wykorzystuje się zarówno naturalną cyrkulację powietrza, jak i urządzenia mechaniczne, takie jak wentylatory. Przejmują one kontrolę nad ruchem powietrza w kanałach wentylacyjnych w okresach, gdy siły natury nie są wystarczające lub całkowicie zawodzą. Obranie takiego systemu pozwala na uzyskanie doskonałej równowagi na linii: wymiana powietrza i efektywność energetyczna.

Wentylacja hybrydowa w domu jednorodzinnym w praktyce

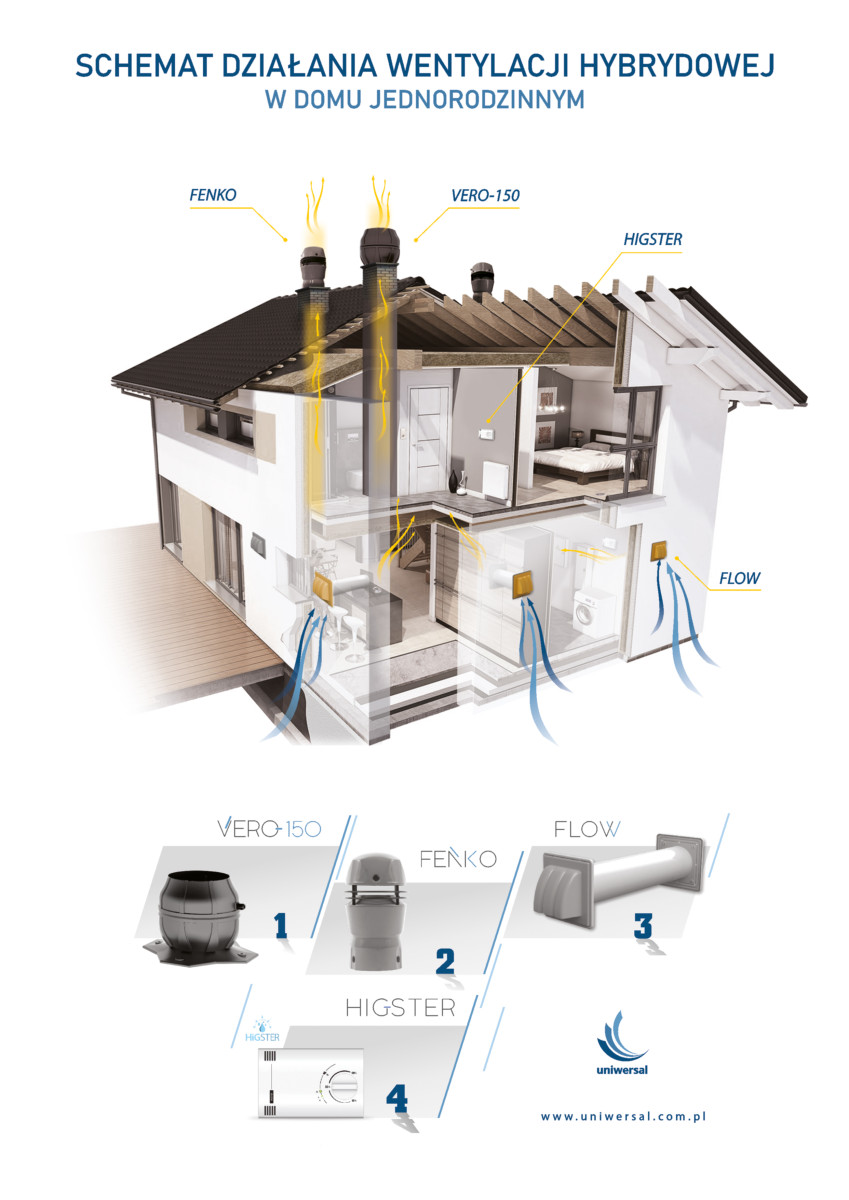

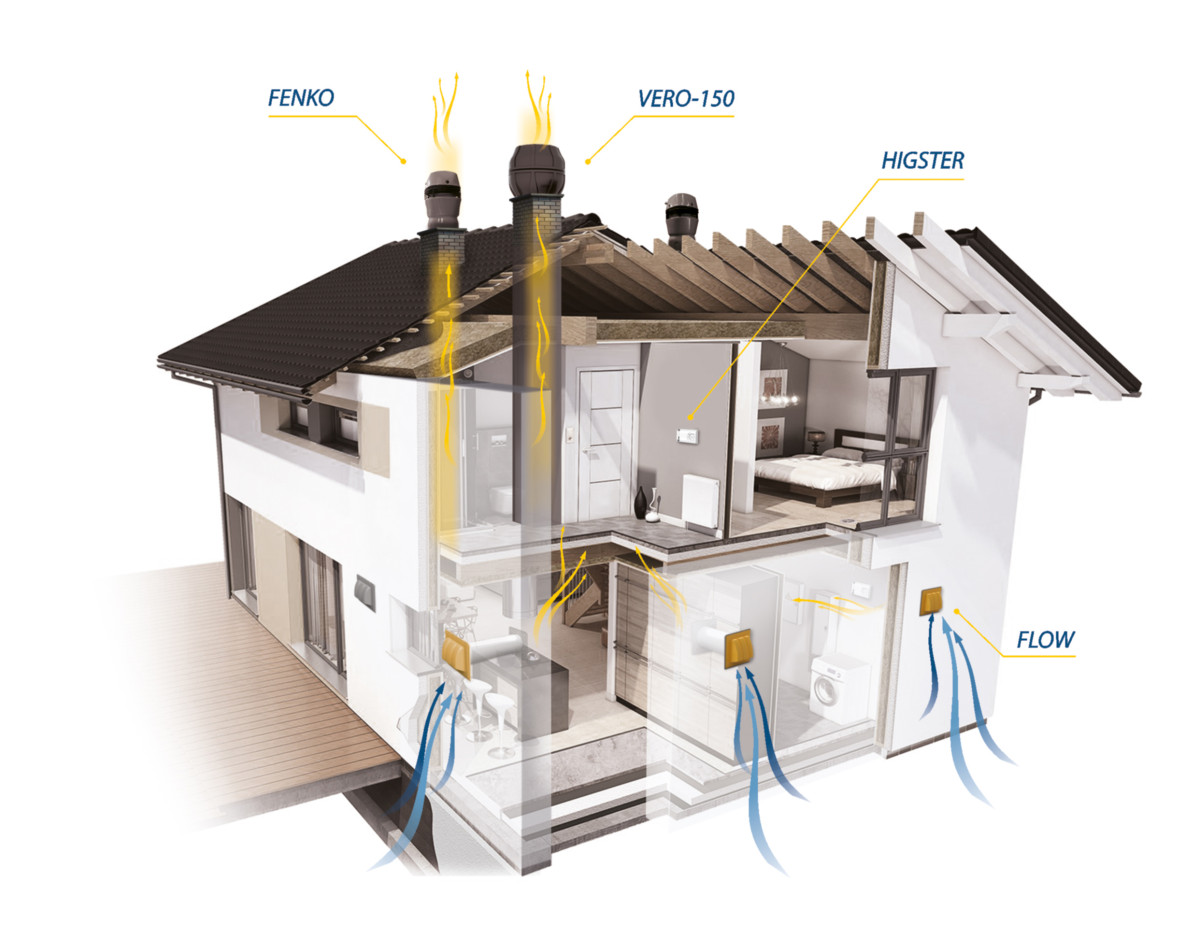

Zgodnie z przedstawionym poniżej rysunkiem widzimy, że system hybrydowy Uniwersal – rekomendowany do zastosowań w domach jednorodzinnych – składa się z trzech podstawowych elementów: wentylatora hybrydowego Fenko, kratek nawiewno-wywiewnych systemu Flow, czujnika wilgotności Higster. Dodatkiem do systemu może być także wentylator dachowy do okapu kuchennego Vero-150. Za co odpowiadają poszczególne urządzenia?

Fenko – nasada dachowa z wentylatorem zapewniająca stałą wentylację
Nasada Fenko zapewnia nam pełen komfort i efektywność energetyczną. Siłami natury, bez użycia energii elektrycznej, powietrze jest usuwane przez nasadę. Gdy jednak system naturalnej wentylacji nie jest efektywny, włączane są wentylatory wbudowane w nasadę Fenko. Przyjrzyjmy się bliżej obu funkcjom nasady, dzięki której w domu jednorodzinnym działa wentylacja hybrydowa.

Naturalna i energooszczędna wymiana powietrza przez nasadę
Konstrukcja wentylatora jest na tyle otwarta, że pozwala w niczym nieskrępowany sposób, w formie naturalnego przepływu, przechodzić powietrzu zużytemu, kanałami wentylacyjnymi na zewnątrz budynku. Nasada jest tak skonstruowana, by nawet niewielki podmuch wiatru pozwalał ten ruch powietrza jeszcze zintensyfikować (dzięki zwiększaniu się podciśnienia w części roboczej nasady).

Cichy wentylator mechaniczny w nasadzie Fenko
Przy konstruowaniu nasady Fenko ważnym elementem było niskie zużycie energii elektrycznej oraz niskoszumowość pracy. Mamy więc do dyspozycji urządzenie o mocy 6-9 W, wydajności do 200 m3/h i akustyce 38 dBA (w odległości 1 m od nasady). Jest to poziom, który już praktycznie zlewa się z tłem poziomu hałasu miejsc, gdzie budujemy nasze domy. Z kolei w pomieszczeniach użytkowanych nie przekracza 25 dbA, czyniąc je praktycznie niesłyszalnymi. Wentylatory mają dwa biegi, które w zależności od sygnału systemu automatyki układu, elastycznie decydują o sile wywiewu.

System nawiewno-wywiewny Flow – szybka wymiana powietrza
W instalacji wentylacji hybrydowej w domu jednorodzinnym za współpracę z nasadą Fenko, odpowiada urządzenie Flow. System ten składa się z nawiewnika Flow-in oraz wywiewnika Flow-out. Ważne jest, by nawiewnik był umieszczony w pomieszczeniach mieszkalnych typu salon, jadalnia, sypialnie, a wywiewniki Flow-out na ścianach kanałów wywiewnych w łazienkach, toaletach i kuchniach. Pozwali to na swobodną cyrkulację powietrza w naszym domu. Nawiewniki mają system regulacji za pośrednictwem wbudowanej przepustnicy, więc ilość powietrza może być swobodnie regulowana przez użytkownika.

Czujnik wilgotności Higster – sygnał dla włączenia wentylacji mechanicznej
Co decyduje o przejściu systemu z pracy naturalnej na mechaniczną? Odpowiedni system automatycznej sygnalizacji. W dużych instalacjach wentylacji dla odbiorców komercyjnych i przemysłowych oferujemy specjalistyczną czujkę ciągu wentylacyjnego w kanale. Urządzenie to, działając na zasadzie kontroli prędkości i kierunku powietrza usuwanego, może dawać sygnał do wentylatorów „włącz”, gdy tylko poziom prędkości i/lub kierunek powietrza w kanale jest niewłaściwy. W systemach wentylacji hybrydowej dla domów jednorodzinnych w tej roli dobrze sprawdza się pomiar poziomu wilgotności w pomieszczeniach, który realizuje czujnik Higster. Uzyskujemy tym samym prostą w użytkowaniu i tanią w eksploatacji metodę, w której czujka Higster daje sygnał wentylacji mechanicznej, wybierając pierwszy lub drugi bieg wentylatora w zależności od zaprogramowanych potrzeb użytkownika.

Zadbaj o świeże powietrze w kuchni – wentylator do okapu Vero-150
Uzupełnieniem systemu może być także wentylator dachowy do okapu kuchennego Vero-150. Kuchnia to newralgiczny punkt domu w kontekście zapewnienia optymalnej cyrkulacji powietrza. Vero-150 zastępuje tradycyjne okapy z wentylatorem okapem „pustym”, wyposażonym jedynie w filtry tłuszczowe. Rozwiązanie to jest efektywne i daje komfort akustyczny w pomieszczeniu kuchennym, gdyż wentylator pracuje w sposób praktycznie bezszumowy.

Korzyści z instalacji wentylacji hybrydowej w domu jednorodzinnym
Wiedząc, z czego składa się cały system hybrydowy, wypunktujmy, co go wyróżnia?

Efektywność energetyczna i niskie koszty eksploatacji
Wentylacja hybrydowa łączy w sobie zalety wentylacji naturalnej i mechanicznej. Systemy te wykorzystują naturalne przepływy powietrza, gdy warunki atmosferyczne na to pozwalają, co zmniejsza zużycie energii potrzebnej do wentylacji.

Czyste powietrze przez cały czas
Wentylacja hybrydowa zapewnia w domu jednorodzinnym ciągły przepływ świeżego powietrza, co pomaga utrzymać dobrej jakości powietrze wewnętrzne. Systemy te często są wyposażone w specjalne czujniki i inteligentne systemy zarządzania do monitoringu oraz w filtry, które mogą usuwać pyłki, alergeny, CO2 i inne zanieczyszczenia, poprawiając jakość powietrza. W przypadku wykrycia nieprawidłowości system automatycznie dostosuje pracę wentylatorów, aby zapewnić świeże i zdrowe powietrze we wszystkich pomieszczeniach domu.

Elastyczne dopasowanie do zmiennych warunków
Dzięki wentylacji hybrydowej można kontrolować temperaturę i wilgotność wewnątrz domu. Systemy te dostosowują się do zmiennych warunków atmosferycznych, aby zapewnić optymalny komfort termiczny dla mieszkańców. Na przykład w okresie wietrznym, siła podciśnienia wywoływana przez wiatr w pobliżu nasady wentylacyjnej jest na tyle wysoka, że przepływy w kanałach wentylacyjnych są skierowane we właściwym kierunku i pomieszczenia są wentylowane efektywnie.

Regulacja dostępu powietrza
Wentylacja hybrydowa w domu jednorodzinnym umożliwia kontrolowane dostarczanie powietrza do poszczególnych pomieszczeń. Można dostosować przepływy powietrza w zależności od potrzeb i preferencji mieszkańców.

Redukcja wilgoci i zdrowy mikroklimat w domu
System hybrydowy może pomóc w redukcji nadmiaru wilgoci, co jest istotne dla utrzymania zdrowego środowiska życia. Poprzez usuwanie wilgoci z pomieszczeń, zapobiega rozwojowi pleśni i grzybów, co może mieć korzystny wpływ na zdrowie mieszkańców.

Oszczędność kosztów na energię i klimatyzację
Choć koszt instalacji może być początkowo wyższy, długoterminowo przynosi oszczędności. Efektywna wentylacja może również przyczynić się do zmniejszenia zużycia energii i kosztów związanych z klimatyzacją.

Aby w pełni wykorzystać wszystkie zalety, jakie daje wentylacja hybrydowa w domu jednorodzinnym i cieszyć się zdrowym i świeżym powietrzem na co dzień, należy ją prawidłowo zaprojektować i konserwować. Dlatego zachęcamy do kontaktu z ekspertami ds. wentylacji Uniwersal, aby dobrać odpowiednią konfigurację wentylacji hybrydowej do konkretnych potrzeb domu jednorodzinnego e-mail: office@uniwersal.com.pl.

Współpraca reklamowa

2023-11-07
Wentylacja w bloku 4-piętrowym na przykładzie
Efektywna wentylacja w bloku 4-piętrowym zapewnia zarówno napływ świeżego powietrza do wszystkich pomieszczeń, jak i stałe usuwanie powietrza zużytego. Pamiętajmy, że oprócz CO₂ zawiera ono w sobie często wysoki poziom wilgotności grożącej zagrzybieniem wnętrz oraz zanieczyszczenia wynikające z codziennej eksploatacji budynku (substancje chemiczne, z których wykonano otaczające nas sprzęty, wykładziny, elementy drewnopodobne i akcesoria z tworzyw sztucznych). Jak zbudować wydajny system wentylacji zbiorczej dla budynków kilkukondygnacyjnych? Podpowiadamy.

Wentylacja w bloku 4-piętrowym – wyzwania dla projektanta

Dla projektanta wentylacji w bloku czteropiętrowym kluczowe jest:
- Zapewnienie właściwego i równego rozdziału powietrza na każdym piętrze oraz dla poszczególnych kanałów zbiorczych wentylujących kuchnie, łazienki i toalety.
- Dobór odpowiedniego do wyników obliczeń projektowych modelu wentylatora, kratek wywiewnych oraz systemu nawiewu powietrza świeżego.
- Wybór urządzeń efektywnych energetycznie i cichobieżnych, spełniających w tym zakresie normy przewidziane przepisami prawa. W obecnych czasach projektant nie może pozwolić sobie na dobranie jednostek nadmiarowych.
- Zapewnienie bezobsługowej płynności działania systemu w ramach kilkudziesięciu punktów przepływu czynnika. Indywidualna kalibracja przez użytkownika może grozić rozregulowaniem systemu, powodując zróżnicowane ilości wywiewu powietrza zużytego, a co za tym idzie zwiększony hałas w mieszkaniach.
Przykładowa instalacja wentylacji mechanicznej w bloku 4-piętrowym

Poniżej opisujemy zestaw urządzeń Uniwersal, których sprawność i wydajność przetestowaliśmy między innymi w bloku czterokondygnacyjnym w Ostrowie Wielkopolskim. Jest to rozwiązanie rekomendowane do zapewnienia efektywnej wentylacji w bloku 4-piętrowym.

Wentylator zbiorczy dachowy MAG-160

Ten model wentylatora zaprojektowaliśmy specjalnie na potrzeby deweloperów i nowoczesnego budownictwa mieszkaniowego. Co go wyróżnia?
- Kompatybilność ze standardowymi średnicami kanałów wentylacyjnych fi 200.
- Wydajność maksymalna 500-600 m3/h.
- Podciśnienie w granicach 20-70 Pa.
- Niski hałas emitowany podczas pracy.
- Niskoenergetyczny programowany silnik z możliwościami trzystopniowej regulacji obrotów.
- Wysoka estetyka pozwalająca zastosować urządzenie na dachach różnych stylów architektonicznych.
Po przeanalizowaniu parametrów i charakterystyk otrzymanego wentylatora zastosowano go do wentylacji budynków czterokondygnacyjnych, w których ciąg zbiorczy został wykonany z bloczków keramzytowych firmy Schiedel – Avant 16.

System nawiewno-wywiewny FLOW

Jedną z głównych zalet wentylacji zbiorczej jest zapewnienie świeżego powietrza w każdym pomieszczeniu w budynku. Funkcję tę realizuje system nawiewno wywiewny FLOW. Powietrze napływa do pomieszczenia przez nawiewnik ścienny FLOW–IN, a usuwane jest poprzez kratkę wywiewną FLOW-OUT. Testowana w Ostrowie Wlkp. wentylacja w bloku 4-piętrowym pokazała, że skuteczny może być także wywiewnik KSW 50. Daje on możliwość samoregulacji dla pionu wywiewnego na poziomie 50 m³/h. To dokładnie tyle, ile potrzeba zazwyczaj, by utrzymać normatywy higieniczne w pomieszczeniach.

Filtry

Nawiewane powietrze może być filtrowane, co sprawia, że skutecznie usuwane są z pomieszczeń zanieczyszczenia, pyłki, a nawet szkodliwe substancje chemiczne. Dzięki temu mieszkańcy mają pewność, że oddychają czystym powietrzem, co jest szczególnie istotne w przypadku osób cierpiących na alergie, astmę lub inne choroby układu oddechowego. Należy jednak pamiętać o okresowym czyszczeniu i wymianie filtrów. W przeciwnym razie w miarę upływu czasu zanieczyszczenia gromadzące się na filtrach trwale zmniejszą, a w skrajnych przypadkach wręcz zastopują wentylację w bloku czteropiętrowym i powietrze w naszych mieszkaniach będzie się jakościowo pogarszać.

Automatyzacja pracy systemu – programator MagTime

W tej roli świetnie odnajduje się regulator MagTime. Można go programować tak, by w określonych godzinach przełączał biegi wentylatora, minimalizując tym samym zużycie energii elektrycznej oraz hałas emitowany zarówno do wewnątrz, jak i na zewnątrz pomieszczeń wentylowanych.

Wyniki pomiarów testowanego systemu w budynku mieszkalnym 4-piętrowym

Zastosowanie wszystkich tych elementów w przypadku wentylacji w bloku z czterema piętrami dało w rezultacie wartości przepływu na kratkach wentylacyjnych na poziomie ≥ 50 m³/h, co daje bardzo dobry obraz jakości powietrza w pomieszczeniach (zob. tabela 1). Jednocześnie warto zauważyć, że zmierzony poziom ciśnienia akustycznego w skrajnych przypadkach nie przekracza 27 dBA.

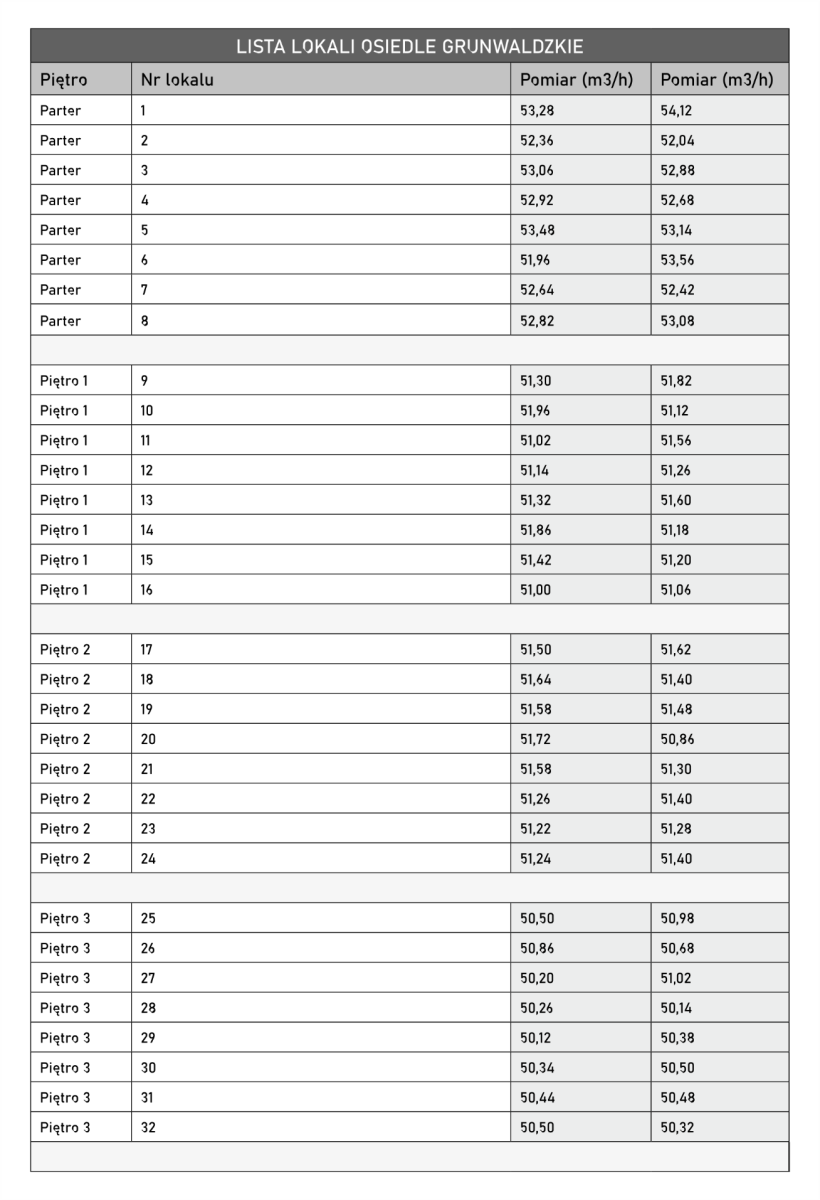

Tabela nr 1 do protokołu skuteczności działania wentylacji – budynek mieszkalny ul. Grunwaldzka Ostrów Wielkopolski

Pełna kontrola jakości powietrza z urządzeniami Uniwersal

W budynkach mieszkalnych zapewnienie odpowiedniej wentylacji jest kluczowym elementem utrzymania komfortu i zdrowia mieszkańców. Wentylacja mechaniczna zbiorcza to system, który kontroluje przepływ powietrza w budynku, utrzymując poziom przepływu zgodny z normatywami higienicznymi dla pomieszczeń mieszkalnych. Zapraszamy do zapoznania się z systemami Uniwersal dedykowanymi do budowy wentylacji w bloku 4-piętrowym.

uniwersal.com.pl

Współpraca reklamowa
2023-11-03
Dobór wentylatora wyciągowego

Prawidłowy dobór wentylatora wyciągowego oznacza dopasowanie do potrzeb obiektu tak skonfigurowanego urządzenia, by zapewniało duży, stały i zgodny z normatywami higienicznymi przepływ powietrza, przy jednoczesnym niskim poborze mocy i minimalnym poziomie hałasu. To z kolei pozwoli nam zapewnić bezpieczeństwo i komfort użytkowania pomieszczeń oraz oszczędności w poborze energii. Przypomnijmy główne parametry doboru.

Miejsce pracy wentylatora

Dobór wentylatora wyciągowego rozpoczynamy od precyzyjnego zdefiniowania miejsca pracy urządzenia. Aby właściwie określić parametry techniczne takie jak wydajność urządzenia, wartość sprężu czy charakterystykę przetłaczanego czynnika, musimy wiedzieć, do jakiej powierzchni obiektu i jakich warunków pracy projektowana jest wentylacja. Czy szukamy standardowych wentylatorów wyciągowych, czy też urządzeń w wykonaniu, kwasoodpornym lub przeciwwybuchowym? Znając charakterystykę, wymogi techniczne i kubaturę obiektu, ustalamy parametry wentylatorów.

Dobór wentylatora wyciągowego – parametry techniczne

Podstawą wyliczeń jest określenie punktu pracy, czyli obciążenia, jakie dany system jest w stanie przyjąć, także przy zmiennych warunkach pracy. Te wartości są wypadkową dwóch najważniejszych parametrów wentylatora – wydajności i sprężu wentylatora, a w przypadku wentylatora dachowego wyciągowego – właściwego podciśnienia w punkcie zamówieniowym.

Wydajność wentylatora

Najprostszą formą określenia wydajności wentylatora, niezbędną dla osiągnięcia wymaganego efektu wentylacji, jest pomnożenie wartości liczby oznaczającą krotność wymian przez kubaturę pomieszczenia (wyrażoną w m3). Maksymalną krotność wymiany powierza, którą urządzenie ma być w stanie przeprowadzić zgodnie z przepisami w danym pomieszczeniu w ciągu godziny, określają stosowne przepisy, które stanowią punkt wyjścia doboru wentylatora wyciągowego dla projektantów. Przykładowe wartości krotności wymian powietrza przedstawia tabela poniżej.

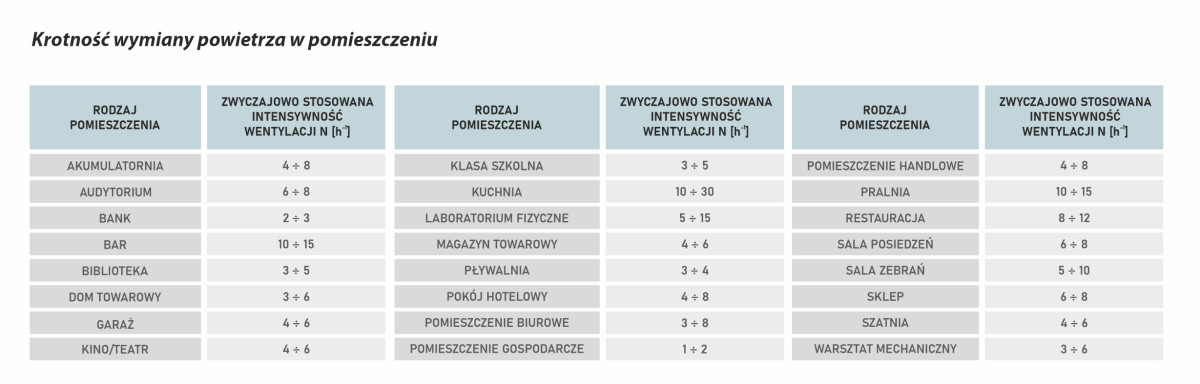

Tab. 1 Wartość krotności wymian powietrza dla niektórych przypadków wentylacji pomieszczeń.

Wymagany spręż wentylatora lub podciśnienie statyczne dla wentylatorów dachowych wyciągowych

Powietrze przepływające przez kanały zwykle napotyka na opór, który może być powodowany wieloma czynnikami, w tym długością, i średnicą kanałów, zanieczyszczeniami, poziomem skomplikowania instalacji (rozgałęzienia, zgięcia), innymi urządzeniami pracującymi w ramach systemu. Niezbędne jest zatem wykonanie stosownych obliczeń sprężu, jaki musi zapewnić urządzenie, by skontrować opory, które powstają w czasie przepływu czynnika. W tym celu sumujemy straty liniowe i miejscowe ciśnienia na poszczególnych odcinkach instalacji.

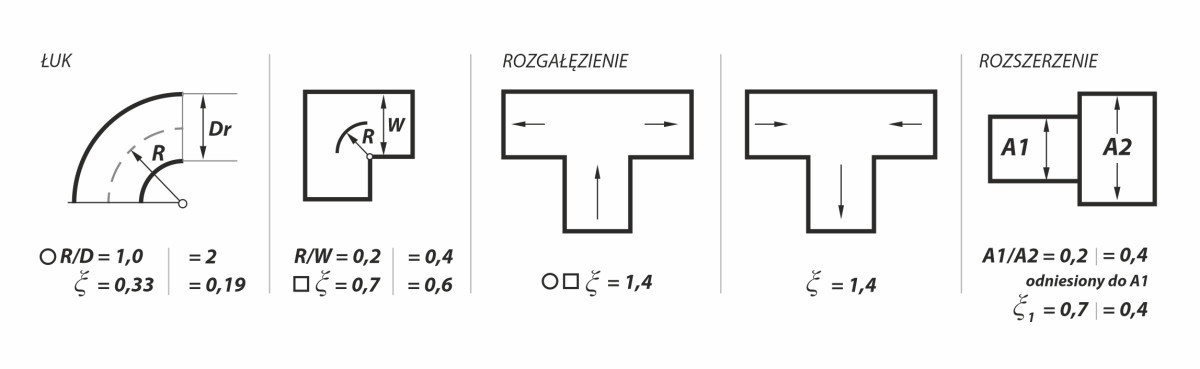

Wartości oporów miejscowych przedstawia tabela poniżej

Tab. 2 Przykładowe wartości współczynnika oporów miejscowych dla niektórych elementów sieci wentylacyjnej.

Charakterystyka przetłaczanego czynnika

Na dobór wentylatora wyciągowego ma także wpływ specyfika samego czynnika. Analizujemy zatem prędkość przepływu, temperaturę maksymalną i minimalną, poziom zanieczyszczeń wymienianego powietrza oraz już na tym etapie oceniamy, czy dobierany wentylator musi spełniać specjalne warunki związane ze specyfiką czynnika przetłaczanego. Mamy tutaj na myśli jego agresywność chemiczną lub stopień palności i zagrożenie wybuchowe.

Dodatkowe kryteria doboru

Efektywność energetyczna
Wysoka sprawność połączona z niskim pobór mocy to kierunek projektowania współczesnych wentylatorów. Najwyższe parametry energooszczędności, zgodne z aktualnymi normami prawnymi w tym zakresie, zapewnią nam wentylatory z elektrycznie komutowanymi bezszczotkowymi silnikami EC. To jednostki ciche, kompaktowe, lekkie i co najważniejsze pracujące z optymalną wydajnością także przy obniżonej prędkości obrotowej, co istotne w instalacjach, w których punkt pracy jest zmienny i nie wymaga stałej gotowości urządzenia w pełnej mocy.

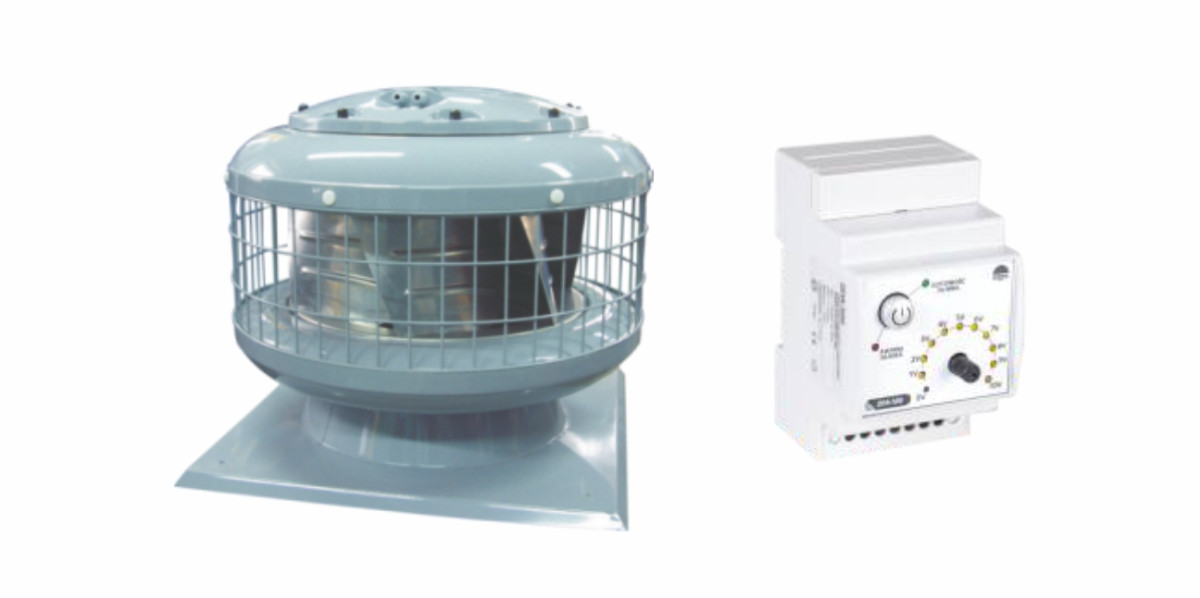

Zdj. 1 Wentylator dachowy DA-500 z zadajnikiem prędkości obrotowej z płynną regulacją wydajności.

Komfort akustyczny
Niski poziom emisji ciśnienia akustycznego to wyróżnik nowoczesnych urządzeń wentylacyjnych. Dobierając wentylatory wyciągowe do danych obiektów, bierzemy pod uwagę także ten aspekt. W urządzeniach Uniwersal stosujemy takie silniki, wirniki i obudowy, by bez trudu dobrać wentylatory do potrzeb danego obiektu oraz wymogów prawnych dotyczących dopuszczalnego poziomu hałasu generowanego przez wentylatory.

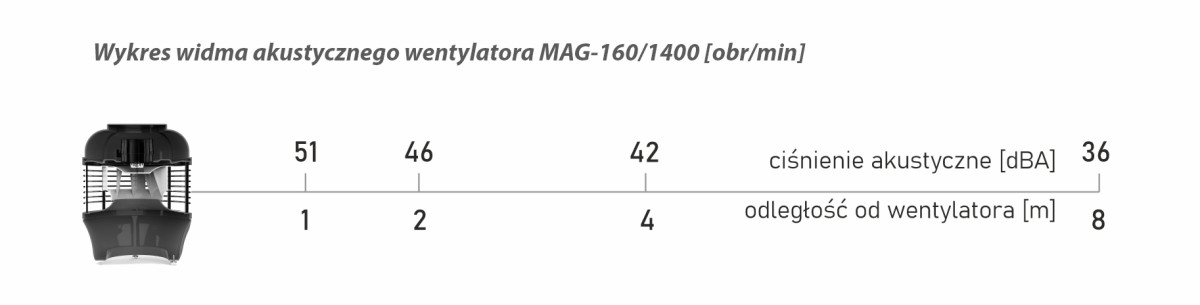

Tab. 3 Przykładowy hałas wentylatora MAG-160 szeroko stosowanego w budownictwie mieszkaniowym.

Automatyka i sterowanie
Zdalna regulacja działania urządzeń, możliwość programowania trybów pracy, kontrola wilgotności lub ciągu, regulacja obrotów, elementy przyłączeniowe umożliwiające rozbudowę systemów to również ważne elementy tworzeniu systemu wentylacji mechanicznej czy hybrydowej w danym obiekcie.

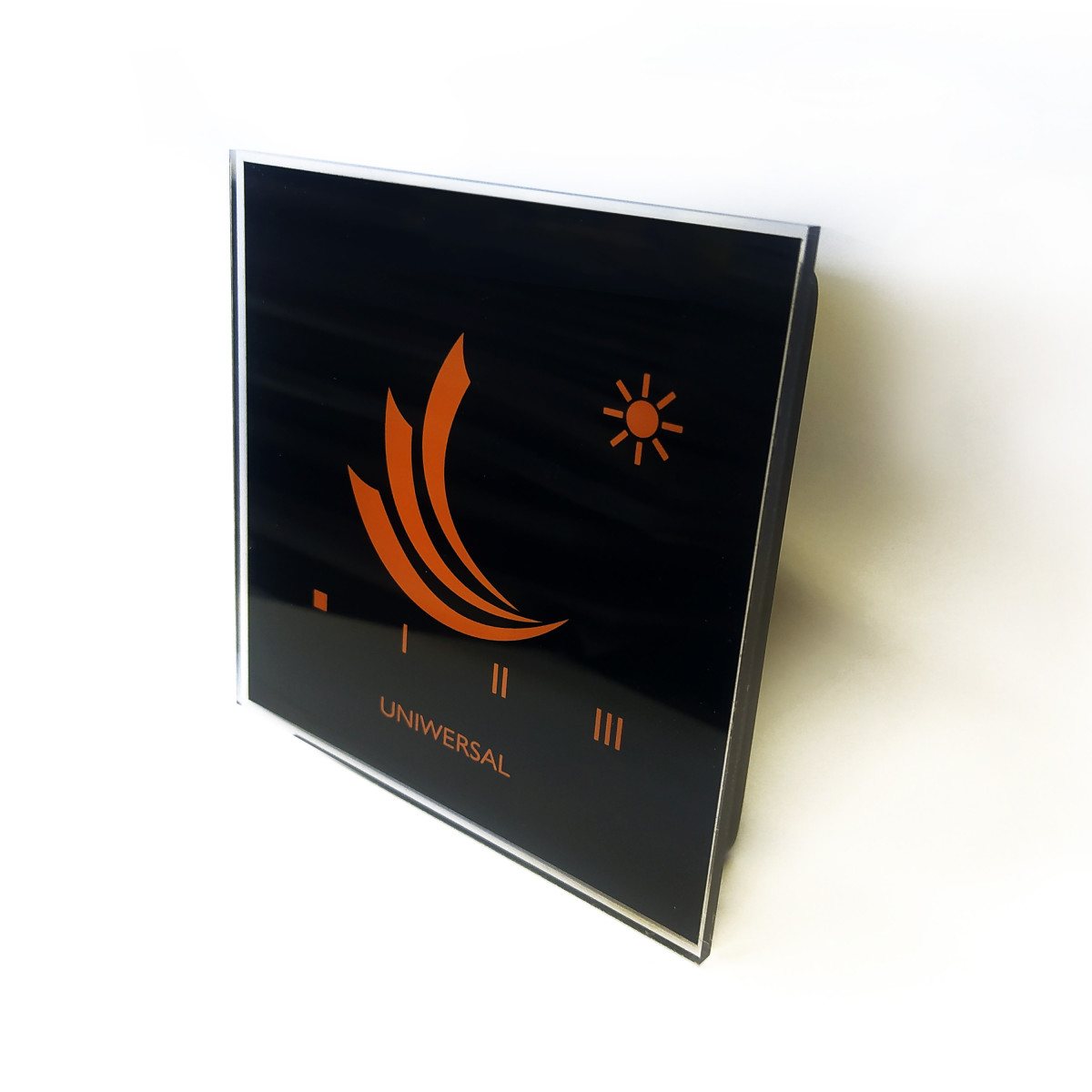

Zdj. 2 Dotykowy przełącznik biegów wentylatora VERO-150 szeroko stosowanego jako zakończenie przewodu wentylacyjnego okapów kuchennych w naszych kuchniach.

Estetyka wykonania
Choć technologia broni się sama, nowoczesne systemy wentylacji mechanicznej wyróżnia też element designu. Dobór wentylatorów wyciągowych to zatem także przegląd dostępnych opcji materiałów zabudowy, kolorystyki, kształtów wentylatorów i harmonijne wkomponowanie danego modelu o określonych parametrach technicznych w założony przez architekta styl obiektu.

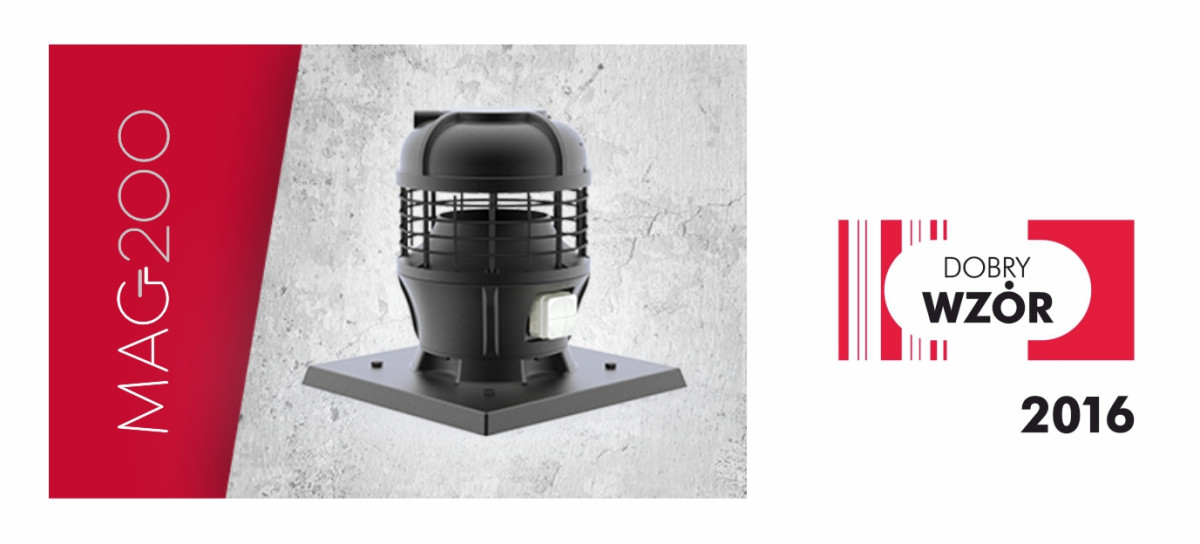

Zdj. 3 MAG-200 i certyfikat nadania tytułu „Dobry Wzór” przez Główny Instytut Wzornictwa Przemysłowego w Warszawie.

Programy doboru wentylatorów Uniwersal
Aby wesprzeć projektantów w wyborze konkretnych urządzeń i usprawnić proces wertowania katalogów, przygotowaliśmy, prosty w obsłudze program doboru wentylatorów wyciągowych i wywietrzników. System poprosi nas o podanie wartości trzech podstawowych parametrów urządzeń, które zebraliśmy na etapie obliczeń projektowych. Przypomnijmy, że są to: wydajność wentylatora, spiętrzenie statyczne wentylatora, gęstość powietrza.

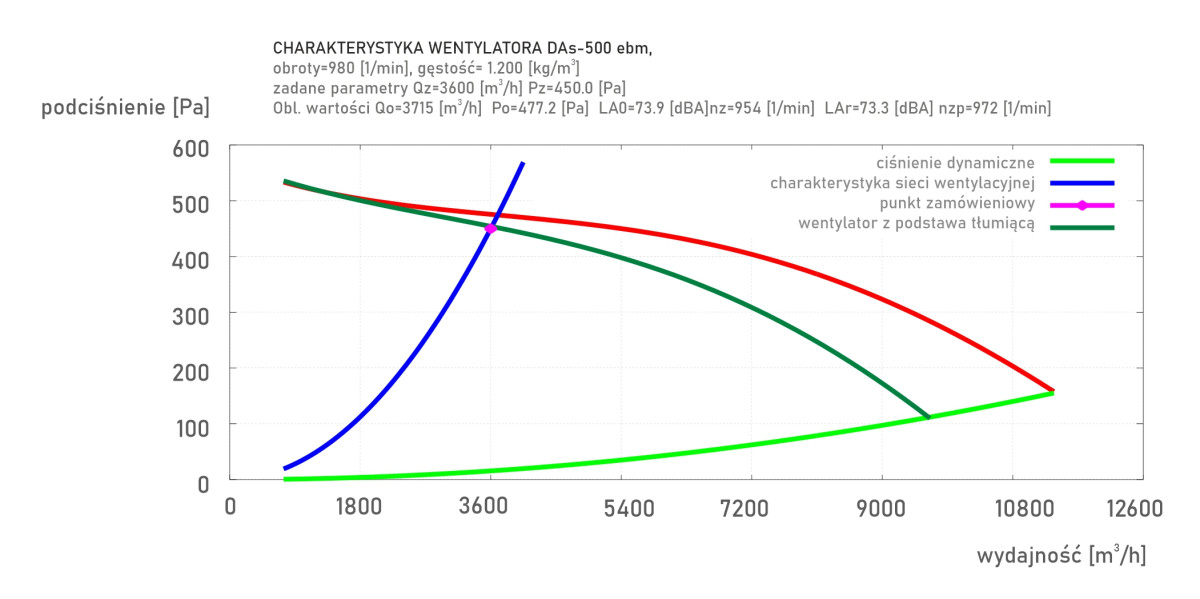

Rys. 1 Przykładowy graficzny wynik obliczeniowy doboru wentylatora do danej sieci wentylacyjnej. Obie krzywe przecinają się w okolicach punktu zamówieniowego.

Dzięki analizie zadanych parametrów otrzymujemy wyniki, na podstawie których system dobiera konkretny model z oferty Uniwersal wraz z wykresami i charakterystykami pracy urządzeń niezbędnymi do dołączenia do dokumentacji projektowej. Znajdziemy tam wszystkie kluczowe dane takie jak: nazwa urządzenia, obroty, średnica wirnika, pobór mocy wraz ze wskazaniem maksymalnego poziomu poboru mocy.

Pobierz oprogramowanie i przyspiesz proces doboru wentylatora wyciągowego do inwestycji https://www.uniwersal.com.pl/programy-doboru/

Współpraca reklamowa

2023-10-31

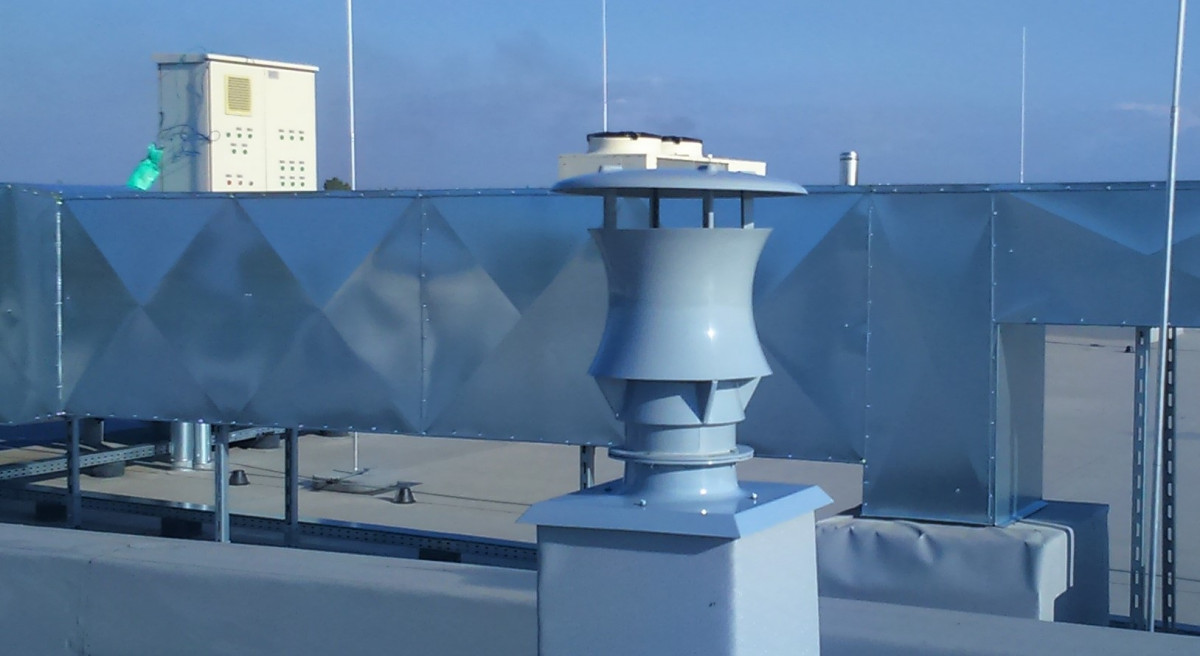

Nasady kominowe zabezpieczające przed odwróceniem ciągu. Poznaj typoszereg wywietrzników BORA
Jak stworzyć nasady kominowe zabezpieczające przed odwróceniem ciągu, które sprostają różnorodnym normatywom higienicznym, wymogom inwestora, normom technicznym, a jednocześnie odpowiedzą założeniom estetycznym i wizji architekta, który chciałby, by dach stanowił dopełnienie jego wizji? Rękawica rzucona, podjęliśmy wyzwanie, tworząc typoszereg nasad kominowych BORA.

Pamiętajmy o wentylacji bez kompromisów

W swojej praktyce zawodowej często obserwujemy w nowoczesnym budownictwie całkowicie, szczelnie zamknięte kratki wentylacyjne czy wręcz odwrotnie działające ciągi, które zamiast usuwać powietrze zużyte na zewnątrz, działały jako nawiewnik. Warto pamiętać, że dobrze zaprojektowana oraz wykonana wentylacja grawitacyjna to rozwiązanie wydajne i ekonomiczne, zarówno z perspektywy inwestora, jak i architekta. Nie warto zaniedbać tego etapu projektu i budowy, tym bardziej, gdy mamy do dyspozycji całe typoszeregi estetycznych nasad kominowych zapobiegających cofaniu powietrza. Wywietrzniki odcinają wlot do kanału, chroniąc go przed zawróceniem powietrza. Dobór nasady kominowej odbywa się poprzez dopasowanie jej do konkretnej średnicy kanału wentylacji grawitacyjnej oraz wybór materiału wykonania (inna blacha do przewodów spalinowych, inna dla wentylacji).

Zagrożenia wynikające z ciągu wstecznego

Brak nasady kominowej na wylocie ciągu kominowego lub złe jej dobranie może powodować ciąg wsteczny, który jest groźny dla życia i zdrowia użytkowników pomieszczeń. Powoduje wychłodzenie wnętrz zimą, wykwity pleśni od zbyt wysokiego poziomu wilgoci, a nawet zaczadzenie, gdy spaliny i gazy są zasysane i ponownie wtłaczane do wnętrza. Brak optymalnego ciągu kominowego to również słaba cyrkulacja powietrza, a co za tym idzie, zaduch w pomieszczeniach i mniej świeżego tlenu do oddychania.

Założenia konstrukcyjne wywietrzników

Dzięki nasadom kominowym zabezpieczającym przed ciągiem wstecznym możemy wyeliminować te zagrożenia. Jako konstruktorzy stajemy tu przed wyzwaniem. Jaki ma być ten idealny wywietrznik? Efektywny! No tak, ale zjawiska ciągu grawitacyjnego są bardzo zmienne. Inaczej będzie w zimie, inaczej w lecie. Temperatura, wilgotność powietrza, nawiew są również bardzo ważne. A co z wykorzystaniem siły wiatru oraz ukierunkowaniem wywietrznika na właściwą stronę świata w zależności od siły wiatrów dla danego regionu? To wszystko wzięliśmy pod uwagę, projektując typoszereg BORA.

Co charakteryzuje nasady kominowe zabezpieczające przed odwróceniem ciągu BORA?
- Niski współczynnik oporu miejscowego (taka konstrukcja nie będzie dławić ciągu naturalnego).
- Kształt wywietrznika efektywnie wykorzystujący nawet najmniejszy podmuch wiatru.
- Wywietrznik musi być zadaszony, by woda opadowa nie przedostawała się do kanałów wentylacyjnych.
- Wykonanie nasady z materiałów odpornych na korozjotwórczy wpływ atmosfery.
- Dostosowanie konstrukcji do kąta padania wiatru, który nie spowoduje wdmuchiwania powietrza do wewnątrz, tylko każdorazowo wytworzy odpowiednie podciśnienie.
- Konstrukcja ekranowana wykonana tak, by wiatr omywając nasadę z zewnątrz, wpadał w przestrzenie jej konstrukcji, zwiększając na swojej drodze swoją prędkość. Dzięki temu wzrośnie ciśnienie statyczne [Ps] w punkcie odpowiedzialnym za działanie ssące wywietrznika, czyli w miejscu jego mocowania do cokołu dachowego lub podstawy.

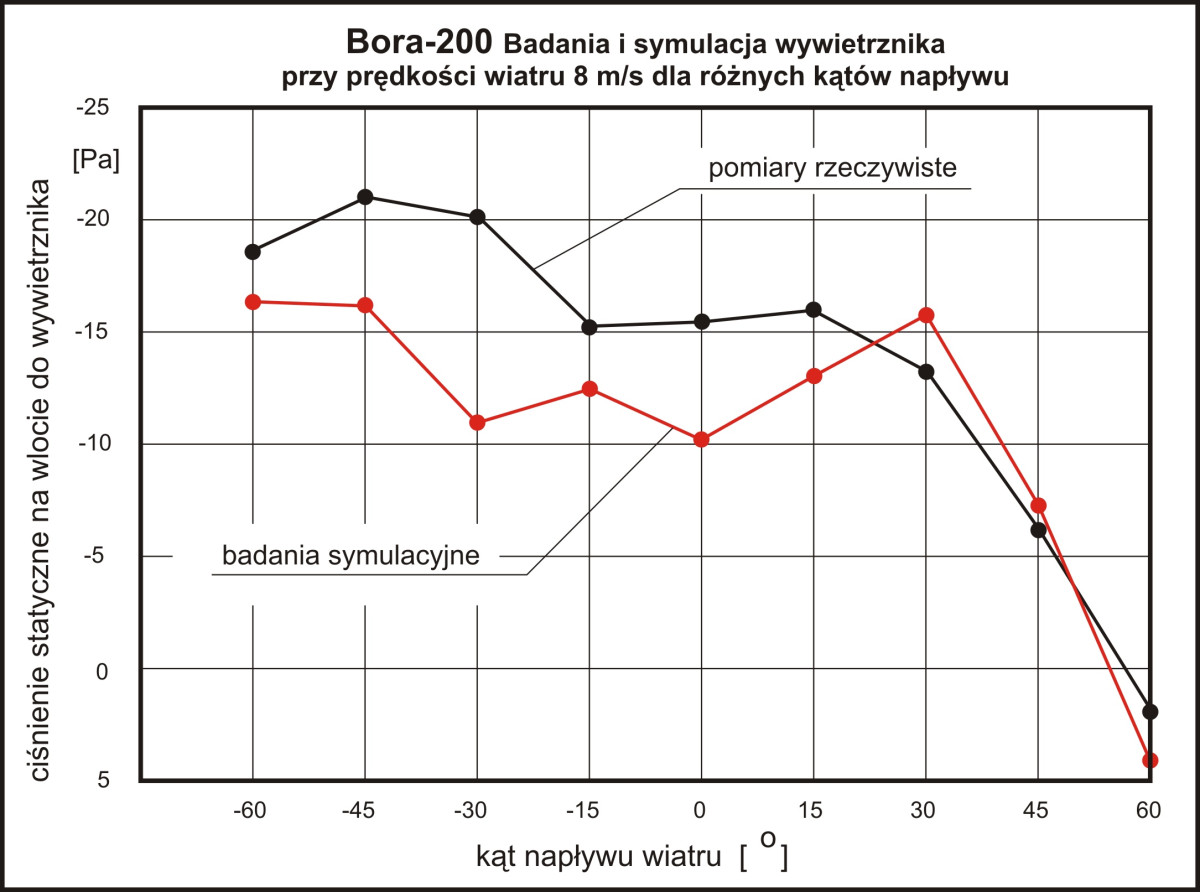

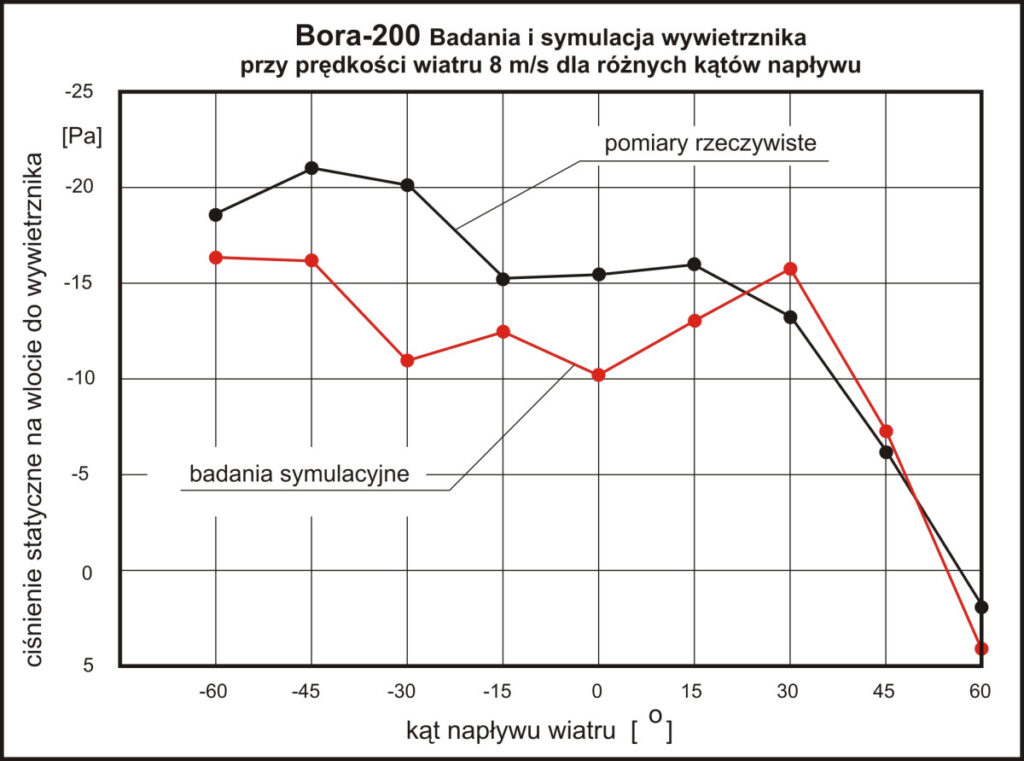

Testy tunelowe i symulacje weryfikujące wartości podciśnienia

Za pomocą programów parametrycznych wymodelowaliśmy testową nasadę kominową zapobiegającą ciągowi wstecznemu i poddaliśmy ją badaniom tunelowym. Celem testów było stwierdzenie, czy omywająca wywietrznik struga wiatru wytwarza w nim właściwą wartość podciśnienia. To podciśnienie musi występować zawsze, niezależnie od kąta padania wiatru. Badania przeprowadzono przy kątach z zakresu (-) 60° do (+) 60°; gdzie: „+” oznacza nawiewanie powietrza z góry a „-” z dołu na wywietrznik.

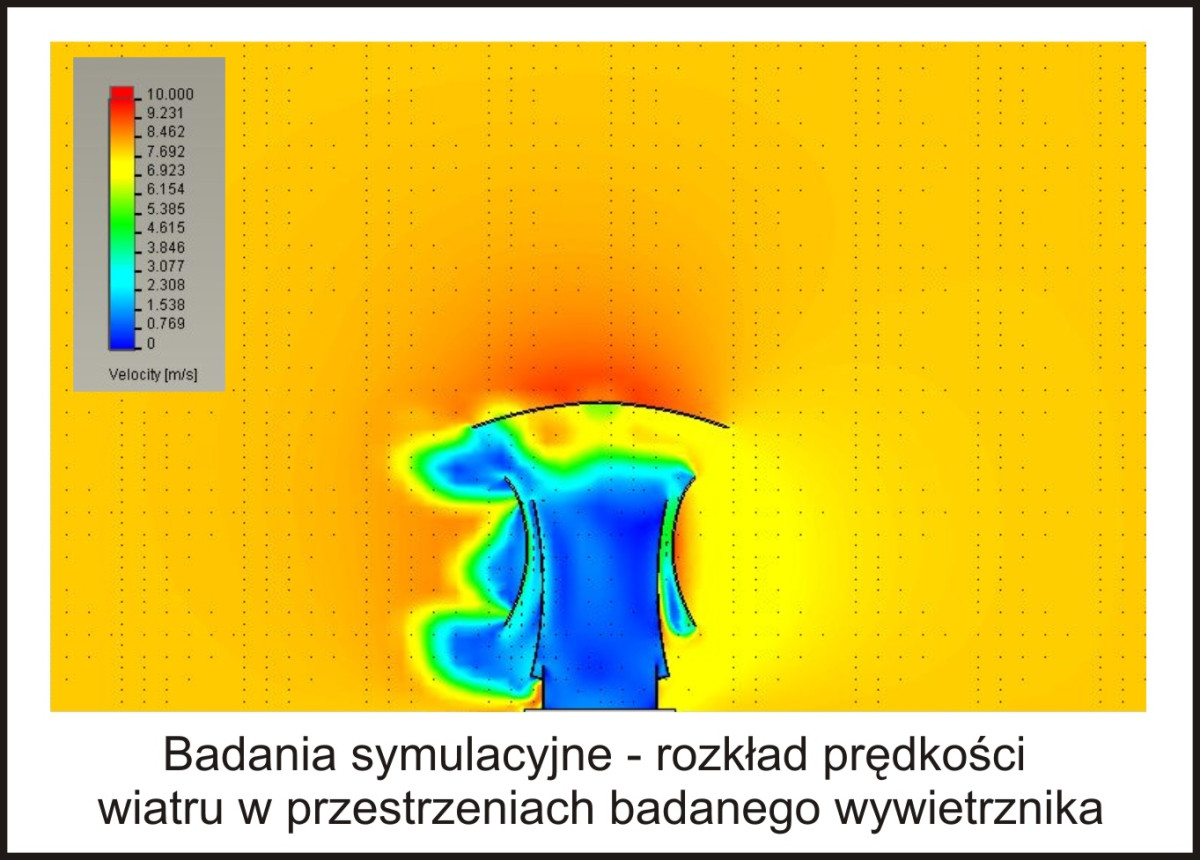

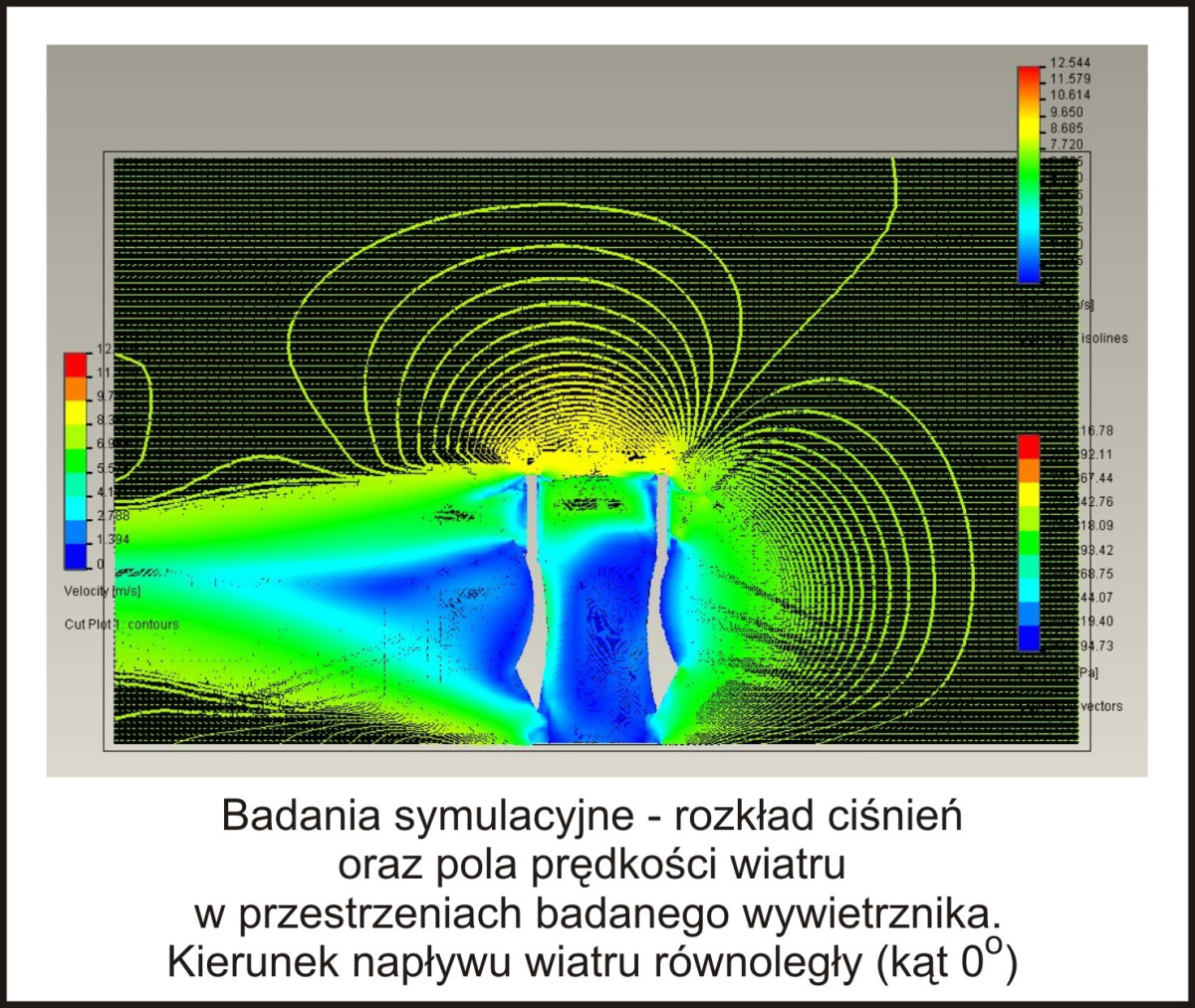

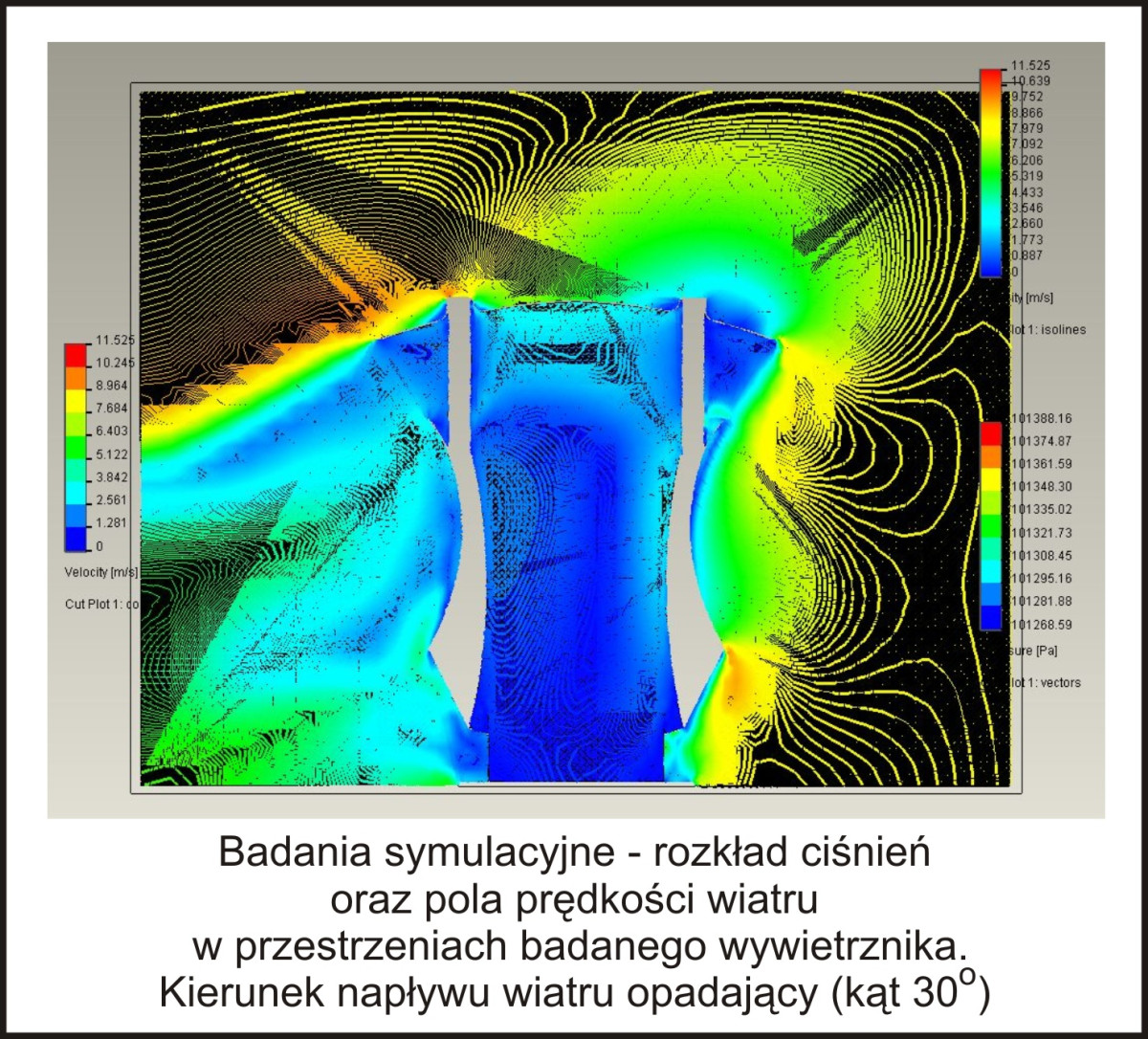

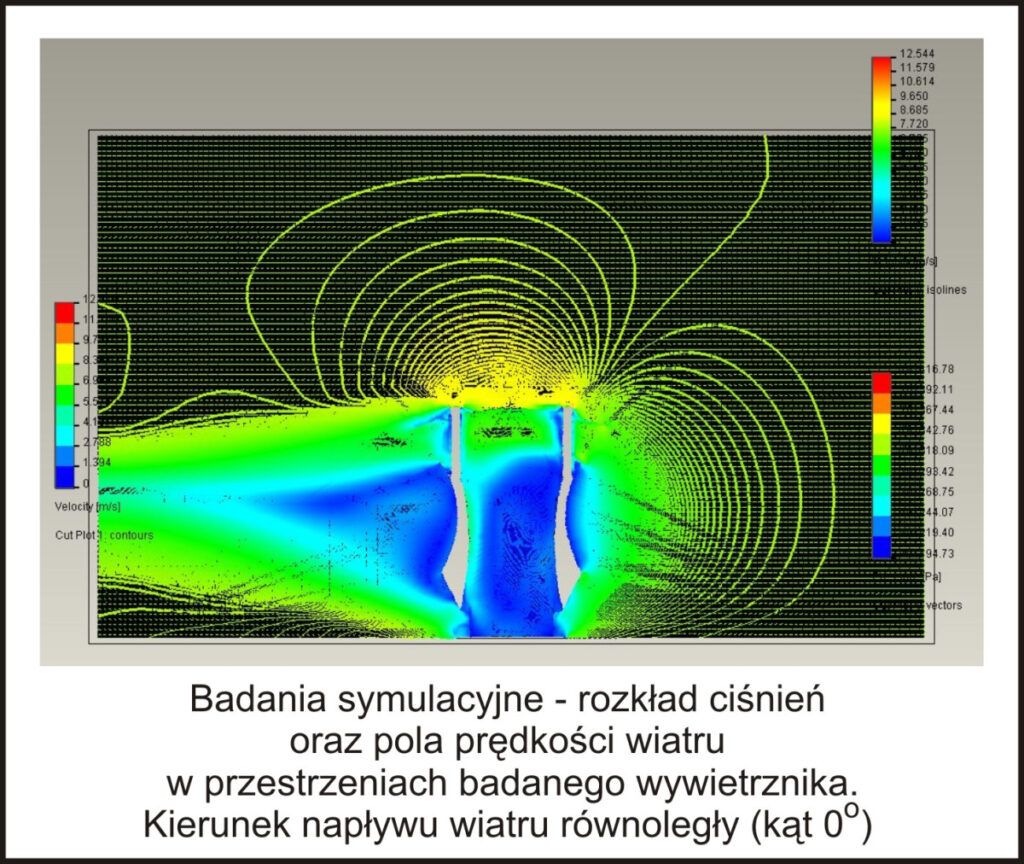

Równolegle z badaniami rzeczywistymi przeprowadziliśmy symulacje. Wykorzystując zaawansowaną technikę obliczeniową, symulowano różne kąty padania wiatru oraz różny poziom jego prędkości napływu. Otrzymany wykres wyglądał „zdumiewająco” podobnie jak w przypadku badań tunelowych.

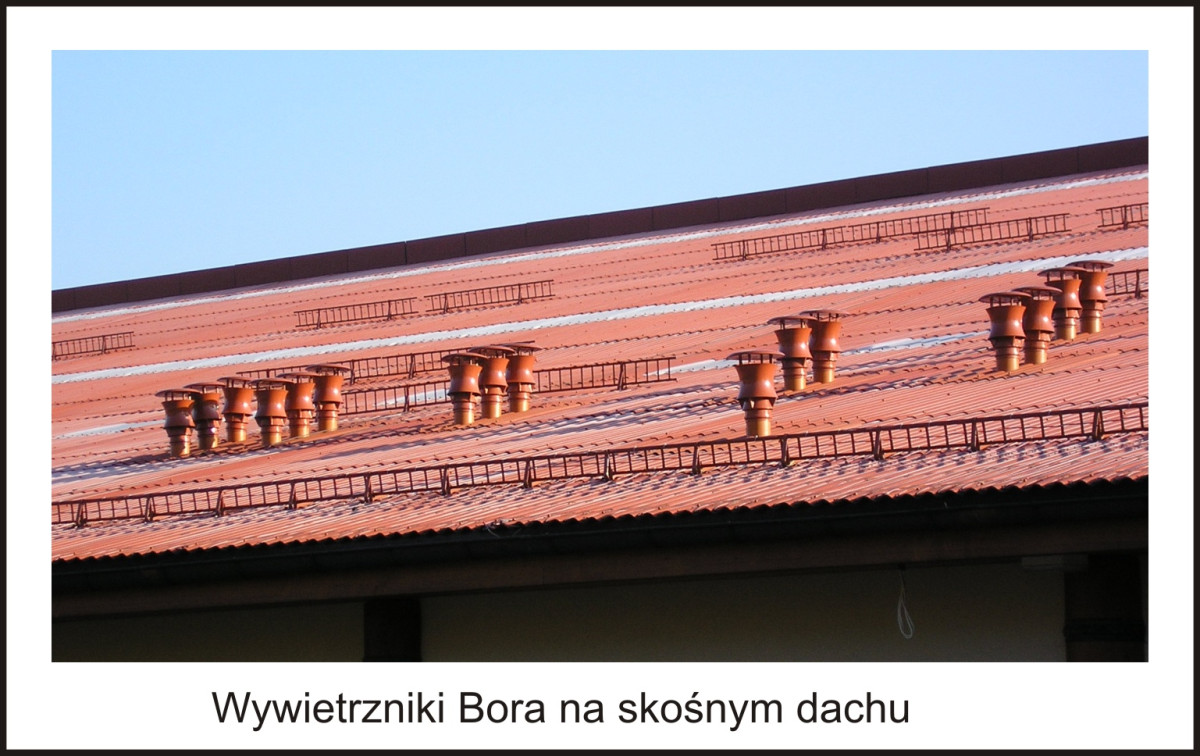

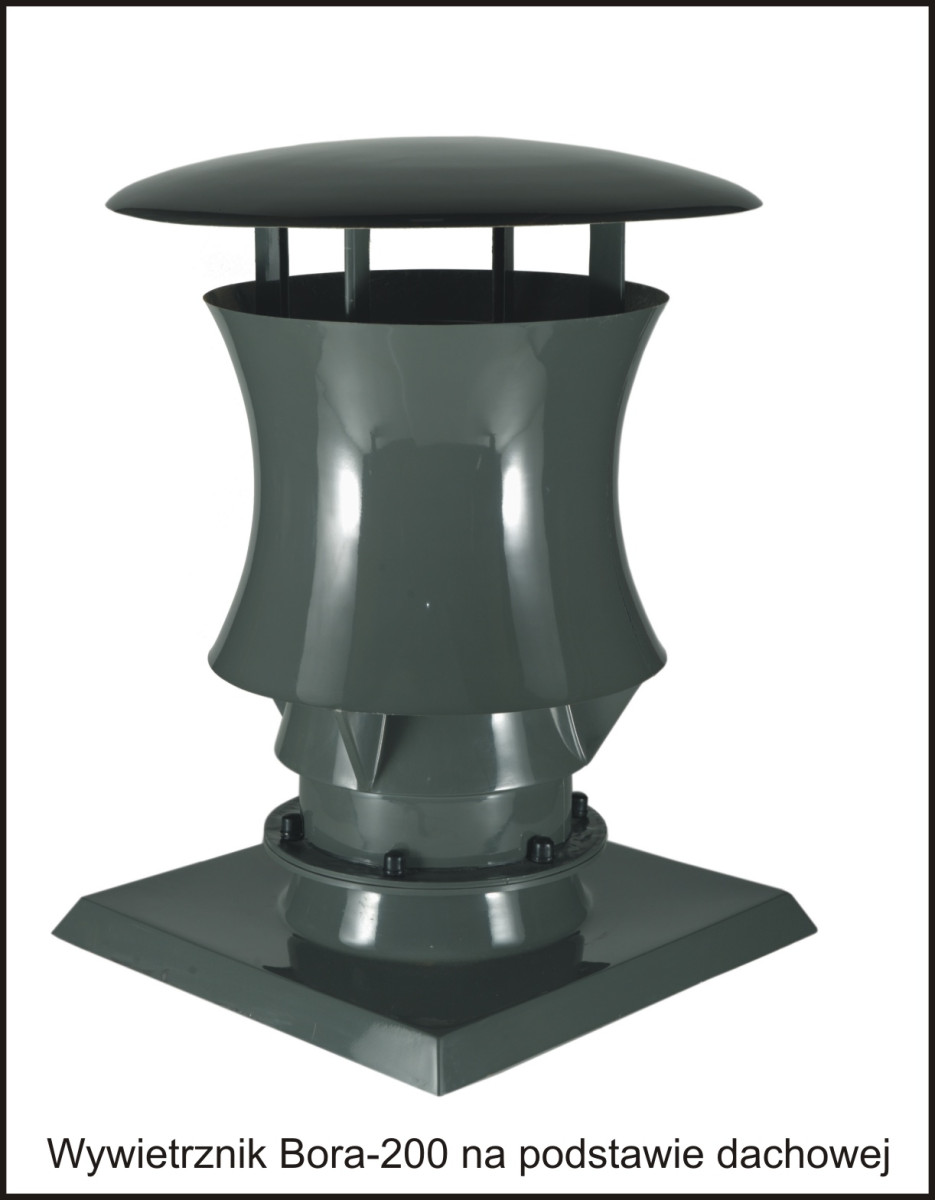

Typoszereg BORA – nasady kominowe zapobiegające cofaniu powietrza

Po sukcesie fazy testowej przystąpiliśmy do produkcji typoszeregu BORA. Projektant wentylacji ma zatem do dyspozycji całą serię wywietrzników o różnych gabarytach, a tym samym i możliwościach efektywnej pracy. Współczynnik oporu miejscowego został w nich zminimalizowany. Oznacza to, że jeśli występuje pogoda bezwietrzna, a istnieją warunki dobre dla unosu termodynamicznego w kanale (różnica temperatury pomiędzy pomieszczeniem a atmosferą), powietrze niczym niezakłócone może swobodnie w nim przepływać. Skutkuje to optymalnym przewietrzaniem pomieszczeń z wykorzystaniem siły natury.

Poznaj bliżej nasady kominowe zabezpieczające przed odwróceniem ciągu z rodziny BORA i wybierz model dla swojej inwestycji.

Współpraca reklamowa
2023-10-31

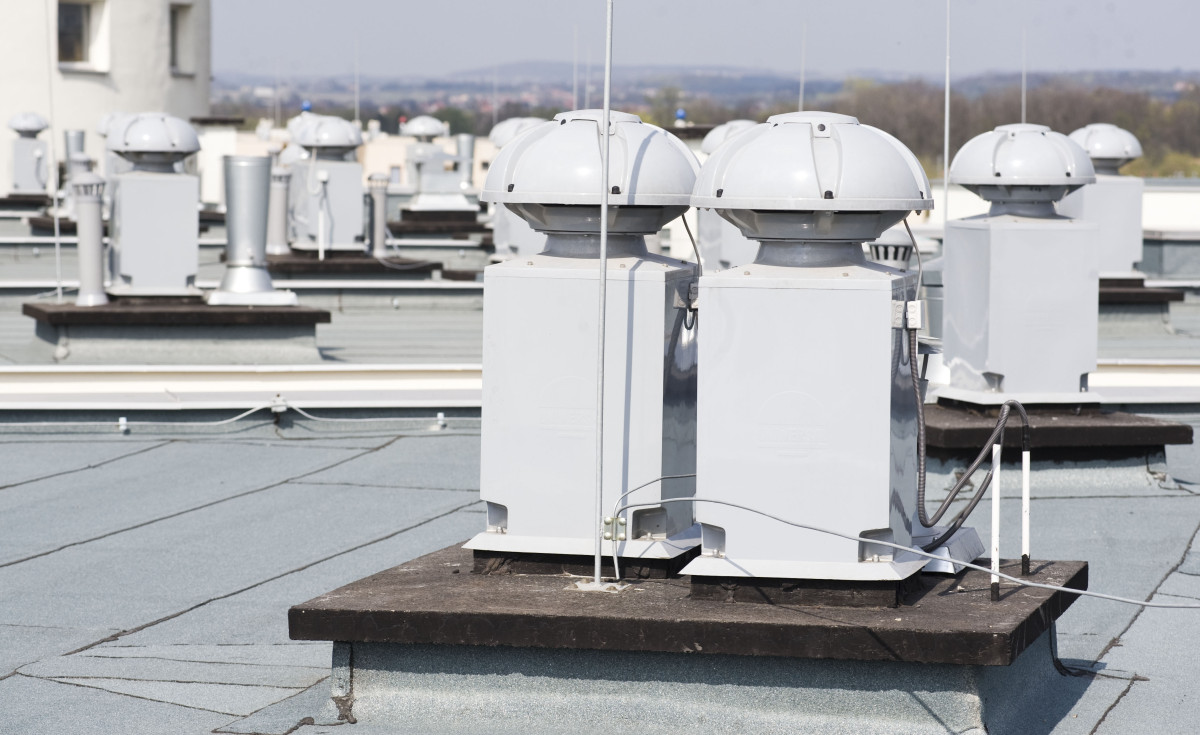

Głośna wentylacja mechaniczna w bloku

Na przestrzeni wielu lat pracy w przemyśle wentylatorowym, nauczeni doświadczeniem jesteśmy przekonani, że nie wystarczy mając po prostu wentylator użyć go w potrzebnym miejscu wymagającym właściwej wentylacji. Istotne jest jedno – instalację wentylacyjną trzeba dokładnie przeliczyć, by dobrać urządzenie optymalnie.

Cechą szczególną wentylatora jest moc, hałas oraz jakże ważna, charakterystyka przepływowa i to ten ostatni czynnik jest punktem wyjścia dla prawidłowej pracy systemu wentylacyjnego. Projektant wentylacji oblicza opór sieci wentylacyjnej uwzględniając opory kratek wentylacyjnych, kolanek, zwężeń, by ocenić przy jakiej wydajności wentylatora charakterystyka sieci przecina się z charakterystyką jego wydajności.

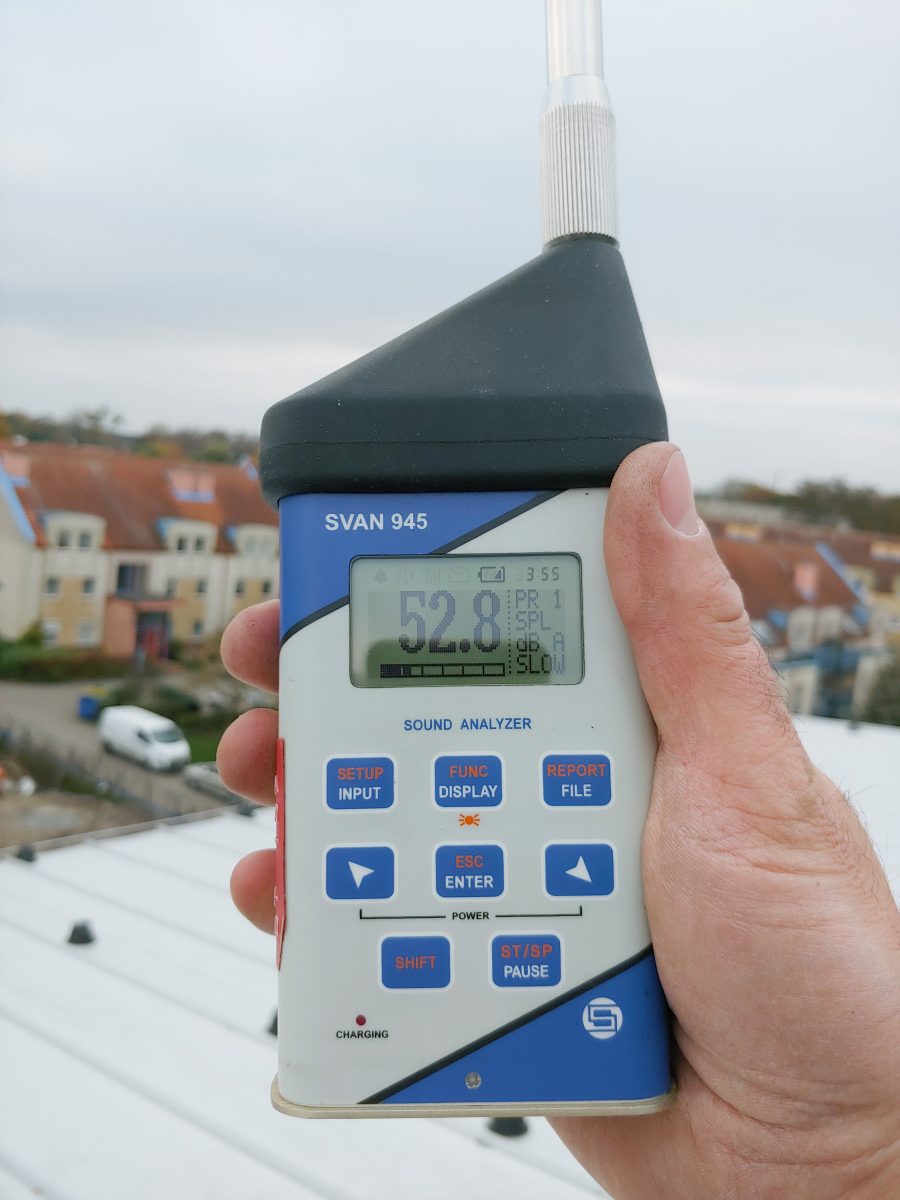

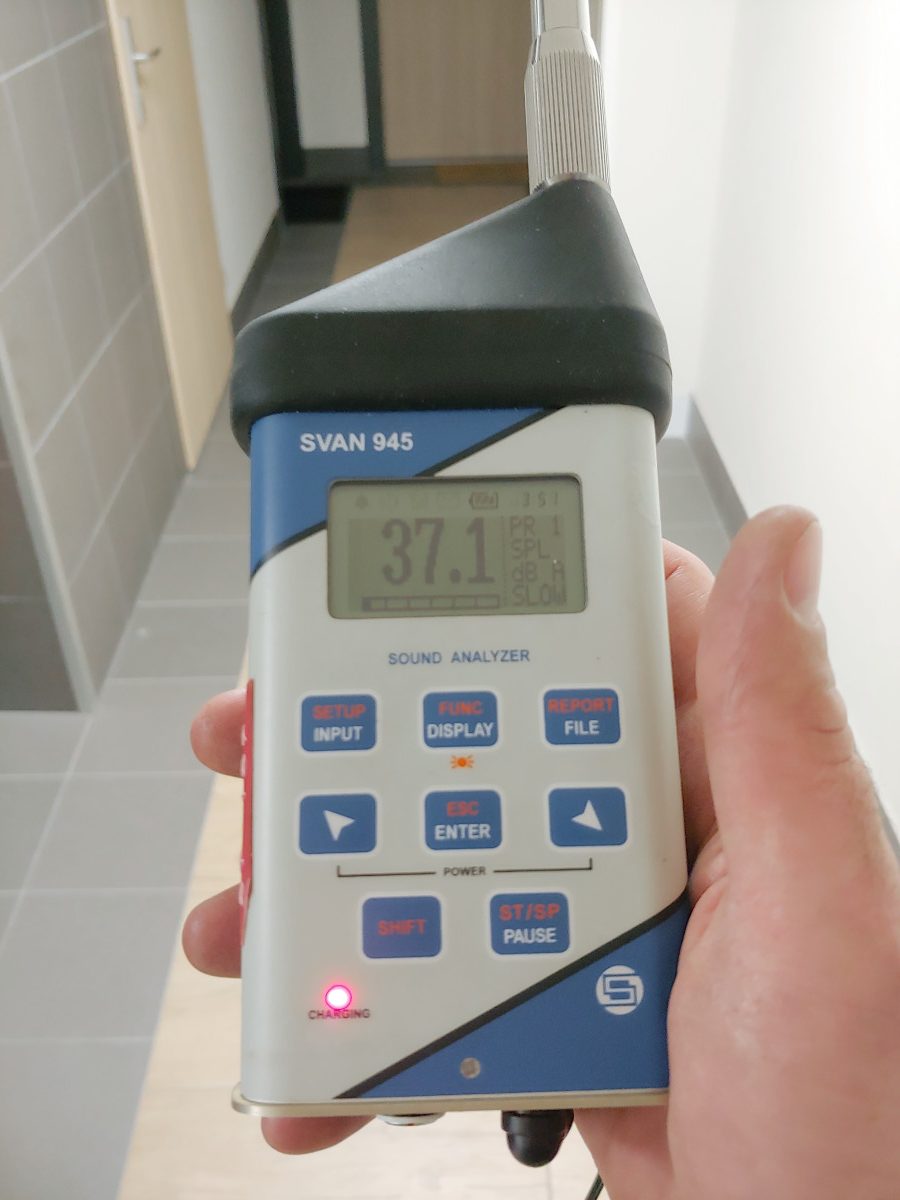

Mamy w ten sposób określone parametry tzw. punktu pracy, które może spełniać szereg wentylatorów. Mając wyselekcjonowaną grupę wentylatorów wybieramy takie urządzenie, które jest niskoszumowe (cichobieżne), by już na wstępie określić czy będzie, a jeśli tak to w jaki sposób uciążliwe dla użytkownika. Ważnym aspektem jest tłumik – dobrany poprawnie potrafi zmniejszyć akustykę o kilka decybeli, co jest szczególnie odczuwalne w mieszkaniach mieszczących się na ostatnich kondygnacjach budynków mieszkalnych.

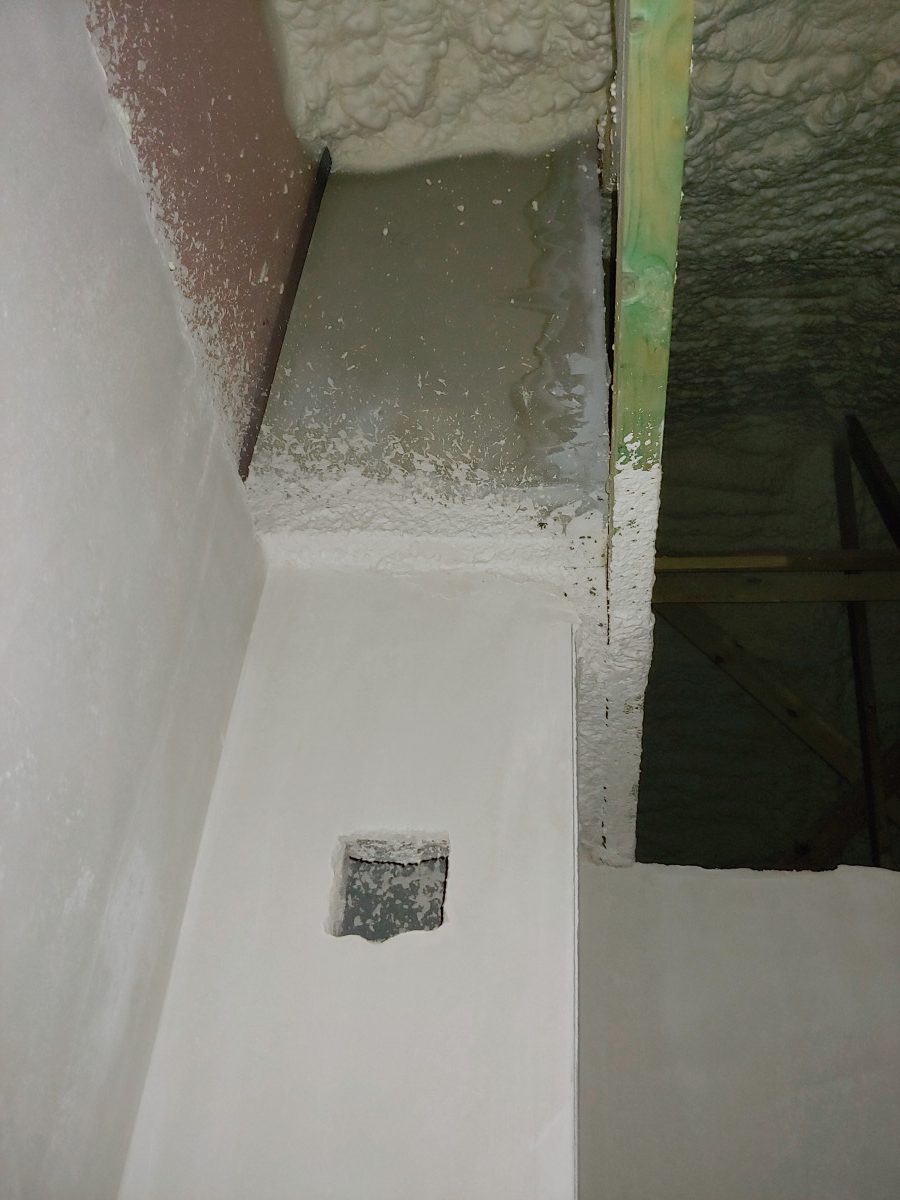

Ostatnie doświadczenia w budownictwie deweloperskim uczą jeszcze jednego, kanały wentylacyjne niezaizolowane oraz blisko siebie umiejscowione potrafią wzbudzać hałas niejako wtórnie, działając jak „pudło rezonansowe” w instrumentach muzycznych.

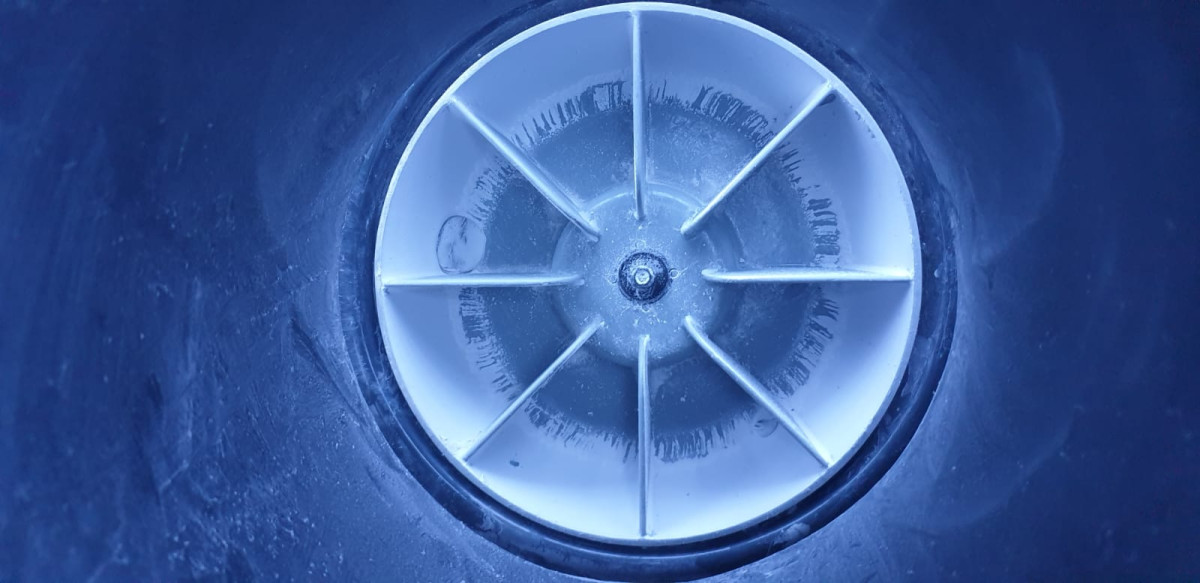

Co więcej na początku eksploatacji mieszkań, stan deweloperski wnętrza, narzuca lokatorowi jego swobodną aranżację: biały montaż, gładzie gipsowe, wykończenie łazienek, kuchni. Te wszystkie prace powodują występowanie emisji pyłów, które kratkami wentylacyjnymi przedostają się do kanału wentylacyjnego mocno zanieczyszczając układ wirnikowy wentylatora. Tu zaczyna się problem eksploatacyjny. Wiadomo, że producent jest zobligowany do wyrównoważenia układu wirującego tak, aby ten nie wzbudzał drgań wentylatora na kanale wentylacyjnym. Tak też się dzieje, wentylatory z fabryk dostarczane są na obiekty czyste, szybko jednak wirniki zostają zalepione pyłem wyciągniętym przez kanały wentylacyjne z remontowanych mieszkań. Pył ten oblepia wirnik powodując nierównomierny rozkład masy wirującej i pojawiają się drgania, które bardzo często przenoszą się na kanał wentylacyjny. Często te wibracje mogą przenosić się na kanały sąsiadujące ze sobą. Obserwujemy pewien trend architektoniczny budowania kanałów wentylacyjnych ciasno, jeden przy drugim, sztywne połączenia między nimi za pośrednictwem elementów budowlanych. To w efekcie pozwala na „przepinanie się „ dźwięku z jednego kanału na drugi, a cała konstrukcja może wzbudzać nieprzyjemny dla ucha dźwięk dając efekt podobny jak drgający kamerton przyłożony do „pudła rezonansowego”.

W przedsiębiorstwie Uniwersal zapobiega się temu problemowi, wyposażając system wentylacji w specjalnej konstrukcji kołki montażowo – amortyzacyjne. Specjalna mieszanka gumowa kołka o stopniu twardości 35 Shore’a w znacznym stopniu minimalizuje ten efekt. W sytuacjach skrajnych wyposażamy jeszcze układ wentylatora w specjalnej konstrukcji kołnierz amortyzujący, który oddziela elastycznie wentylator od podstawy dachowej. Te dwa zabiegi eliminują też przydźwięk całkowicie. Rozwiązanie to przetestowane ostatnio na budynkach mieszkalnych zaopatrzonych w wentylację hybrydową MAG-200 oraz MAG–160 pokazało, że dobrze dobrane urządzenia wraz z montażem odstrajającym drgania oraz przydźwięk elektromagnetyczny napędu pozwalają na uniknięcie montażu tłumików akustycznych przed wentylatorami. Hałas urządzenia znacząco również zmniejsza regulacja obrotów, tu również mamy możliwości, gdyż nowoczesnej konstrukcji silniki elektronicznie komutowane można swobodnie programować, zmniejszając obroty tak, by finalny efekt osiągnięcia normatywów higienicznych dla kuchni, łazienek i toalet był osiągnięty przy możliwie jak najniższych obrotach wentylatora. Normy dla powietrza to 50 – 70 m³/h dla kuchni, 30 m³/h dla toalet i 50 m³/h dla łazienek. Analizując akustykę musimy jednak nadmienić, że normy akustyczne dla pomieszczeń 35 dBA w porze dziennej i 25 dBA w porze nocnej, często są trudne do uzyskania i to nie z powodu pracującej wentylacji, a z przyczyn wysokiego poziomu tła. Hałas zewnętrzny często przenika przez przegrody budowlane do mieszkań. Trudno więc wymagać ciszy w mieszkaniach, w których tło niejednokrotnie przewyższa poziom normatywny.

Współpraca reklamowa

2023-10-26
Wentylacja hybrydowa w domu jednorodzinnym

Wentylacja jest nieodłącznym elementem zdrowego i komfortowego życia w domu jednorodzinnym. Dobrze zaprojektowany system wentylacyjny zapewnia cyrkulację świeżego powietrza, usuwa szkodliwe substancje i wilgoć oraz utrzymuje odpowiedni stan jakości powietrza wewnątrz pomieszczeń. Tradycyjne systemy wentylacyjne, takie jak wentylacja grawitacyjna czy mechaniczna, mają sporo zalet. Zastanówmy się co powstanie gdy te zalety ze sobą połączymy ? Przejdźmy do krótkiej odpowiedzi – wentylacja hybrydowa – system mieszany , który w ostatnim czasie zyskuje na popularności.

Wentylacja hybrydowa to innowacyjne podejście, które łączy różne metody wentylacji w celu uzyskania optymalnych rezultatów. W ramach systemu hybrydowego wykorzystuje się zarówno naturalną cyrkulację powietrza, jak i urządzenia mechaniczne, takie jak wentylatory. Przejmują one kontrolę nad ruchem powietrza w kanałach wentylacyjnych w okresach, gdy siły natury nie są wystarczające lub całkowicie zawodzą. Obranie takiego systemu pozwala na uzyskanie doskonałej równowagi na linii : wymiana powietrza i efektywność energetyczna.

Jedną z głównych zalet wentylacji hybrydowej jest jej elastyczność. System ten może dostosować się do zmieniających się warunków pogodowych i potrzeb mieszkańców domu. Na przykład w okresie wietrznym, siła podciśnienia wywoływana przez wiatr w pobliżu nasady wentylacyjnej jest na tyle wysoka, że przepływy w kanałach wentylacyjnych są skierowane we właściwym kierunku i pomieszczenia są wentylowane efektywnie.

Tak samo działa odpowiedni gradient temperatury, tu również czerpiemy korzyści gdyż bez użycia energii elektrycznej uzyskujemy właściwy efekt wentylacji pomieszczeń , w których przebywamy. Kolejnym kluczowym elementem wentylacji hybrydowej jest kontrola jakości powietrza. Za pomocą specjalnych czujników i inteligentnych systemów zarządzania, można monitorować poziom wilgotności, stężenie dwutlenku węgla, a nawet obecność zanieczyszczeń chemicznych w powietrzu. W przypadku wykrycia nieprawidłowości, system automatycznie dostosuje pracę wentylatorów, aby zapewnić świeże i zdrowe powietrze we wszystkich pomieszczeniach domu.

Jak to wygląda w praktyce przy zastosowaniu urządzeń firmy Uniwersal?
Zgodnie z przedstawionym rysunkiem widzimy, że system składa się z:
– wentylatora hybrydowego Fenko
– nawiewno-wywiewnych kratek systemu Flow
– czujnika wilgotności Higster

Opiszmy pokrótce schemat pracy systemu
Konstrukcja wentylatora jest na tyle otwarta, że pozwala w niczym nie skrępowany sposób, w formie naturalnego przepływu, przechodzić powietrzu zużytemu, kanałami wentylacyjnymi na zewnątrz budynku. Istotnym jest fakt, że nasada jest tak skonstruowana ,że nawet niewielki już podmuch wiatru pozwala ten ruch powietrza jeszcze zwiększyć , gdyż zwiększa się podciśnienie w części roboczej nasady. Mamy więc komfort: bez użycia energii elektrycznej (siłami natury). Powietrze jest wymieniane w pomieszczeniu, bo usuwane przez nasadę. Na jego miejsce do pomieszczeń wpływa powietrze świeże za pośrednictwem ściennych nawiewników systemu Flow. System ten składa się z nawiewnika Flow-in oraz wywiewnika Flow-out . Ważne jest by nawiewnik był umieszczony w pomieszczeniach mieszkalnych typu salon, jadalnia, sypialnie a wywiewniki Flow-out na scianach kanałów wywiewnych w łazienkach, toaletach i kuchniach .Taki system pozwali na swobodną cyrkulację powietrza w naszym domu. Nawiewniki te mają system regulacji za pośrednictwem wbudowanej przepustnicy więc ilość powietrza może być swobodnie regulowana przez użytkownika.

W sytuacjach skrajnie koniecznych , gdy system naturalnej wentylacji nie jest efektywny, włączane są wentylatory wbudowane w nasadę Fenko . Mamy do dyspozycji dwa biegi wentylatora, które w zależności od sygnału systemu automatyki układu, elastyczne decydują o sile wywiewu.

Przy konstruowaniu nasady Fenko ważnym elementem było niskie zużycie energii elektrycznej oraz niskoszumowość pracy. Mamy więc do dyspozycji urządzenie o mocy 6-9 W , wydajności do 200 m3/h i akustyce 38 dBA w odległości 1 m od niej. Jest to poziom , który już praktycznie zlewa się z tłem poziomu hałasu miejsc, gdzie budujemy nasze domy a w pomieszczeniach użytkowanych nie przekracza 25 dbA , czyniąc je praktycznie niesłyszalnymi.

Co decyduje o przejściu systemu z pracy naturalnej na mechaniczną
Idealnym urządzeniem jest czujka ciągu wentylacyjnego w kanale. Urządzenie to działając na zasadzie kontroli prędkości i kierunku powietrza usuwanego może dawać sygnał do wentylatorów „włącz”, gdy tylko poziom prędkości i/lub kierunek powietrza w kanale jest niewłaściwy. Zdajemy sobie jednak sprawę ,że tak wyrafinowana automatyka podroży system do poziomu nieopłacalnego dla indywidualnego użytkownika . Systemy te stworzyliśmy zresztą dla instalacji większych o bardziej przemysłowych ilościach powietrza, które podlega kontroli . Dla potrzeb indywidualnych , dobrze sprawdza się pomiar poziomu wilgotności w pomieszczeniach. Uzyskujemy tym samym prostą w użytkowaniu i tanią w eksploatacji metodę, w której czujka Higster daje sygnał wentylacji mechanicznej, wybierając pierwszy, czy drugi bieg wentylatora w zależności od zaprogramowanych potrzeb użytkownika.

Podsumowując, wentylacja hybrydowa stanowi innowacyjne rozwiązanie, które łączy zalety różnych metod wentylacji w celu zapewnienia zdrowego środowiska i oszczędności energii w domu jednorodzinnym. Elastyczność, kontrola jakości powietrza oraz korzyści energetyczne to główne powody, dla których coraz więcej osób decyduje się na zainwestowanie w ten rodzaj systemu wentylacyjnego. W rezultacie, domy wyposażone w wentylację hybrydową stają się przyjaźniejsze dla ich mieszkańców.

Pamiętajmy również o indywidualnym systemie wentylacyjnym okapu kuchennego , tu również mamy propozycję zastąpienia istniejących okapów z wentylatorem na okap „pusty”, wyposażony jedynie w filtry tłuszczowe. Ciąg wentylacyjny zapewnia w tym przypadku wentylator dachowy Vero-150. Rozwiązanie to jest efektywne i daje komfort akustyczny w pomieszczeniu kuchennym gdyż wentylator pracuje w sposób praktycznie bezszumowy. O tym rozwiązaniu piszemy w innym poście blogowym.

Wentylacja hybrydowa w domu jednorodzinnym ma wiele zalet. Oto kilka z nich:
1. Efektywność energetyczna: Wentylacja hybrydowa łączy w sobie zalety wentylacji naturalnej i mechanicznej, co pozwala osiągnąć efektywność energetyczną. Systemy te wykorzystują naturalne przepływy powietrza, gdy warunki atmosferyczne na to pozwalają, co zmniejsza zużycie energii potrzebnej do wentylacji.
2. Czyste powietrze: Wentylacja hybrydowa zapewnia ciągły przepływ świeżego powietrza do domu, co pomaga utrzymać dobrej jakości powietrze wewnętrzne. Systemy te często są wyposażone w filtry, które mogą usuwać pyłki, alergeny i inne zanieczyszczenia, poprawiając jakość powietrza.
3. Komfort termiczny: Dzięki wentylacji hybrydowej można kontrolować temperaturę i wilgotność wewnątrz domu. Systemy te mogą dostosowywać się do zmieniających się warunków atmosferycznych, aby zapewnić optymalny komfort termiczny dla mieszkańców.
4. Redukcja wilgoci: Wentylacja hybrydowa może pomóc w redukcji nadmiaru wilgoci w domu, co jest istotne dla utrzymania zdrowego środowiska życia. Poprzez usuwanie wilgoci z pomieszczeń, zapobiega się rozwojowi pleśni i grzybów, co może mieć korzystny wpływ na zdrowie mieszkańców.
5. Oszczędność kosztów: Choć koszt instalacji systemu wentylacji hybrydowej może być początkowo wyższy, długoterminowo przynosi oszczędności. Efektywna wentylacja może również przyczynić się do zmniejszenia zużycia energii i kosztów związanych z klimatyzacją.
6. Regulacja dostępu powietrza: Wentylacja hybrydowa umożliwia kontrolowane dostarczanie powietrza do poszczególnych pomieszczeń. Można dostosować przepływy powietrza w zależności od potrzeb i preferencji mieszkańców.

Wentylacja hybrydowa ma wiele korzyści, ale ważne jest również prawidłowe zaprojektowanie, instalacji i konserwacji systemu. Warto skonsultować się z profesjonalistą ds. wentylacji, aby dobrać odpowiednią konfigurację wentylacji hybrydowej do konkretnych potrzeb domu jednorodzinnego.

uniwersal.com.pl

Materiał promocyjny marki Uniwersal

2023-07-19
