Domy szkieletowe cieszą się coraz większą popularnością. Są lekkie, ale jednocześnie trwałe i pozwalają na szybką oraz tańszą realizację inwestycji. Szczególnie dużą uwagę przyciąga kwestia energooszczędności, bo dzięki charakterystyce drewna, z którego powstają, konstrukcja zarówno szybko ochładza się, jak i nagrzewa. Z tego powodu kluczowa jest odpowiednia izolacja, która wesprze budynek w utrzymaniu konkretnej temperatury. Szczególnie istotną rolę pełni dach, bo to właśnie przez nieizolowany lub źle wykonany może uciekać nawet od 20 do 40 proc. ciepła.
Domy szkieletowe cieszą się opinią wygodnych, nowoczesnych i ekologicznych. Charakteryzują się przede wszystkim krótkim czasem budowy, w porównaniu z domami murowanymi, dlatego decyduje się na nie wielu inwestorów. Jednak jedną z najistotniejszych kwestii jest izolacja, ponieważ konstrukcja zbudowana jest z drewna, a materiał ten, mimo że wyróżnia się swoją ekologicznością, szybciej reaguje na zmiany temperatur i przepuszcza większe ilości zimnego i ciepłego powietrza. W związku z tym zimą budynek częściej się wychładza, natomiast latem nagrzewa. Jednak tym samym dużo łatwiej jest zmienić temperaturę w budynku za pomocą pieca lub klimatyzacji. Z kolei aby ją utrzymać, konieczna jest odpowiednia izolacja. Szczególnie ważny jest przy tym dach, który może zatrzymywać ciepło idące do góry zimą, a latem ograniczać wpływ słońca na dom. Z tego powodu w konstrukcji warto zastosować membranę dachową, która będzie stanowić warstwę izolacyjną, ochronną i przedłuży żywotność budynku.
Membrana dachowa w domu szkieletowym
W konstrukcji domu szkieletowego warto zastosować membranę dachową. To właśnie ona może pomóc w utrzymaniu odpowiedniej temperatury jako warstwa izolacyjna. Z badań właściwości izolacyjnych 100-metrowego poddasza przeprowadzonych przez Instytut Fraunhofera w Holzkirchen wynika, że odpowiednia membrana dachowa zmniejsza wymianę powietrza o 30 proc. Znacząco wpływa to więc na zapotrzebowanie na energię budynku. W przypadku domu szkieletowego membrany dachowe można wykorzystać także jako warstwę izolacyjną ścian. Ta cześć konstrukcji jest wykonana z drewna, dlatego także wymaga zastosowania jakościowych materiałów zabezpieczających przed utratą ciepła oraz przewiewaniem ścian.
–Podczas budowy domu szkieletowego ważne jest przede wszystkim dobre uszczelnienie. Wszelkie przerwy na łączeniach czy odkryte powierzchnie grożą przenikaniem zarówno wiatru jak i wody. Należy więc wybierać warstwę, której części można szczelnie połączyć. W przypadku membran dachowych, dobrym rozwiązaniem jest użycie produktu z podwójnymi paskami klejącymi. Sklejona membrana stanowi barierę w przegrodzie dachowej uniemożliwiając docierane do izolacji termicznej zimnego lub wilgotnego powietrza z zewnątrz. Myśląc właśnie o tak dużej szczelności przed wiatrem, umieściliśmy również takie produkty w naszej ofercie – mówi Piotr Pytel, doradca techniczny i ekspert firmy Dorken Delta.
Membrana dachowa chroni także dach przed ekstremalnymi warunkami pogodowymi. Odpowiednio dobrana może zabezpieczać nie tylko przed wahaniem temperatur i wiatrem, ale również wilgocią i promieniowaniem UV, a nawet ruchem powietrza. Materiał może też znacząco przedłużać żywotność dachu. Na rynku już są dostępne produkty z gwarancją jakości nawet do 30 lat.
Jakość kluczowa w izolacji
Należy jednak pamiętać, że przy wyborze membrany dachowej, niezależnie od rodzaju budynku i dachu, ważna jest jakość. Niesprawdzone produkty mogą nie spełniać swojej funkcji lub szybko tracić żywotność, a także stanowić duże niebezpieczeństwo podczas pracy na wysokości. Użycie ich może z czasem doprowadzić nawet do zwilgocenia i degradacji całej konstrukcji oraz znacząco zmniejszyć efektywność energetyczną domu szkieletowego.
–Przy wyborze jakościowych membran warto kierować się certyfikatami, normami i oznaczeniami potwierdzającymi jakość produktu oraz jego odporność na poszczególne czynniki. Przykładem może być norma EN- 13859-01, która świadczy o zgodności materiału z przepisami Unii Europejskiej lub bardziej aktualny certyfikat ETA. Określa on najnowsze narzędzia do weryfikacji i jest na bieżąco aktualizowany oraz dostosowywany do obecnej wiedzy, dlatego jest najbardziej wiarygodnym potwierdzeniem jakości produktu – mówi Piotr Pytel, doradca techniczny i ekspert firmy Dorken Delta.
Domy szkieletowe są wygodne i ekologiczne, ale szczególnie wymagające pod względem izolacji. To właśnie ona odgrywa kluczową rolę w przypadku energooszczędności całego budynku. Przy wyborze odpowiednich produktów warto więc wziąć pod uwagę jakościowe membrany dachowe, które mogą pełnić tę rolę, a ponadto chronić budynek przed wieloma czynnikami, ograniczać wydatki za energię w czasie i przedłużać żywotność dachu.
Szeroko rozumiana energooszczędność powoli staje się budowlanym standardem, a inwestorom zależy na świadomym wyborze rozwiązań pomagających zmniejszać straty ciepła z budynku i ograniczać rachunki za ogrzewanie. Okna dachowe, ze względu na trudne warunki eksploatacyjne, są traktowane wyjątkowo restrykcyjnie. Ich budowa i parametry muszą być dopracowane w najdrobniejszych szczegółach.
Co to są okna energooszczędne?
Jeśli mówimy o oknach dachowych, to za energooszczędne możemy uznać wszystkie, których współczynnik przenikania ciepła Uw wynosi nie więcej niż 1,1 W/ (m2K). Mogą to być nie tylko okna wykonane z drewna, ale też coraz bardziej popularne konstrukcje z wielokomorowych profili PVC. Aby spełniały wyśrubowane parametry, ich skrzydła wyposażone są w trzyszybowy pakiet o komorach wypełnionych argonem. Warto też zwrócić uwagę na uszczelki – powinny być co najmniej cztery. Okna energooszczędne FAKRO wykonane są w technologii ThermoPro, zapewniającej nie tylko lepszą termoizolacyjność i większą szczelność, ale też podwyższoną trwałość profili i łatwiejszy montaż stolarki.
Okna energooszczędne najczęściej wyposażone są w automatyczne nawiewniki. Wpuszczają one świeże powietrze do pomieszczenia, co korzystnie wpływa na mikroklimat oraz zdrowie i samopoczucie mieszkańców. Obecność nawiewników ogranicza konieczność otwierania okien w celu wietrzenia pomieszczeń, co przydaje się zwłaszcza w zimie, bo nie traci się z wnętrza cennego ciepła, a sam proces przepływu powietrza jest regulowany automatycznie, optymalnie do panujących warunków. W energooszczędnych oknach FAKRO umieszczony jest automatyczny nawiewnik V40P (w oknach drewnianych) lub wydajny V35 (w oknach z PVC).
Jakość dla wymagających, czyli okna superenergooszczędne
Okna o ponadprzeciętnych parametrach termoizolacyjnych mają specjalną budowę, taką, która zapewnia im spełnienie parametru Uw = 0,8 W/(m2K). Przede wszystkim takie superokna wyposażone są w trzy- a często nawet czteroszybowy pakiet wypełniony kryptonem. Ramy profili okiennych są poszerzone, a ponadto wyposażone aż w pięć uszczelek, co gwarantuje maksymalną ter moizolacyjność. Warto wiedzieć, że do budynków z rekuperacją polecane są specjalne rozwiązania okien bez nawiewników lub z nawiewnikami, które można zamknąć.
Najcieplejsze na rynku okno FAKRO FTT U8 Thermo z pojedynczym pakietem szybowym ma rekordowo niski współczynnik Uw = 0,58 W/(m2K), a jego jakość potwierdzona jest certyfikatem Passive House
Termoizolacyjny montaż
Wyjściowe parametry stolarki to nie wszystko. Na finalny efekt ogromny wpływ ma prawidłowy montaż okien. Przede wszystkim okna energooszczędne powinno się wyposażyć w systemowe kołnierze uszczelniające, które idealnie pasują do profilu ramy i zapobiegają powstawaniu niekontrolowanych mostków termicznych. W ofercie FAKRO dla każdego modelu okna dostępne są kołnierze zawierające specjalny materiał termoizolacyjny z naturalnej wełny owczej, która dobrze izoluje cieplnie i zapewnia szczelne przyleganie do ościeżnicy. W przypadku superenergooszczędnego okna FTT U8 Thermo w zestawie znajduje się ponadto specjalny kołnierz uszczelniający w wersji Thermo, który umożliwia efektywne docieplenie okna również powyżej konstrukcji dachu i uzyskanie parametrów cieplnych dla zamontowanej stolarki na poziomie domu pasywnego.

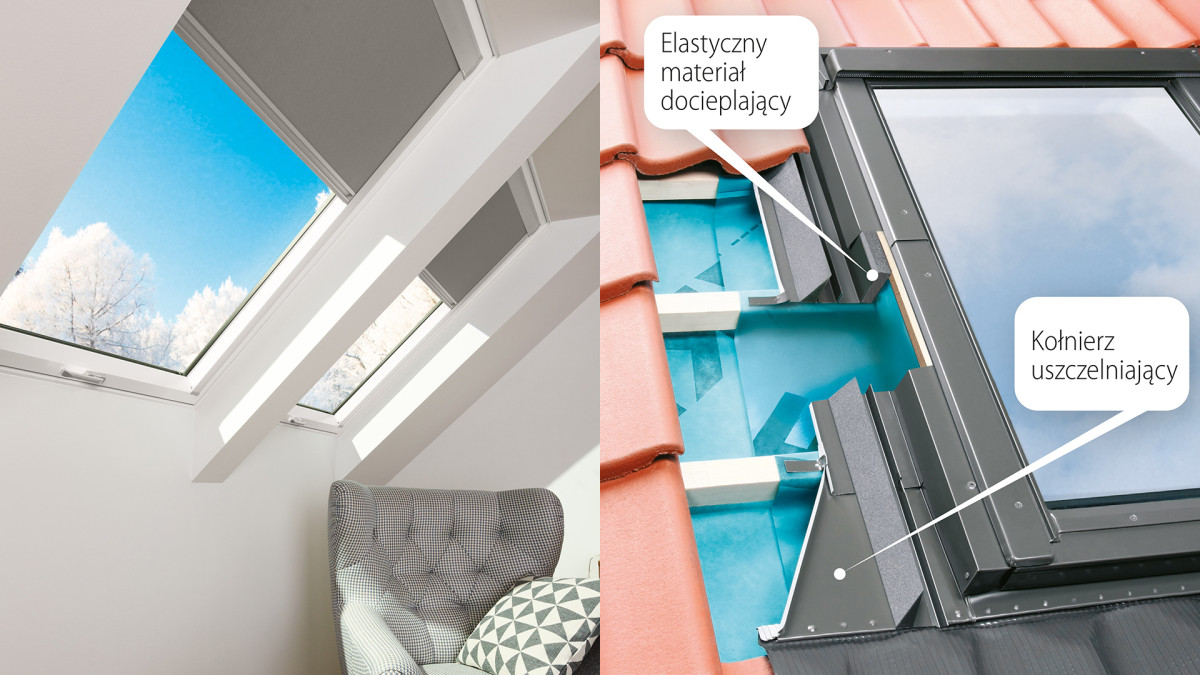

a. z lewej -Zastosowanie energooszczędnych okien dachowych zmniejsza zapotrzebowanie na energię cieplną podczas chłodnych dni na poddaszu.
b. z prawej- Dodatkowym elementem wspierającym ochronę ciepła będzie uniwersalny kołnierz uszczelniający EHV-AT Thermo z dodatkową termoizolacją. Gwarantuje on szczelne i „ciepłe” połączenie okna z połacią dachu.
Osłony zewnętrzne w służbie komfortu termicznego
Mówiąc o energooszczędności, nie należy ograniczać się jedynie do ochrony przed stratami ciepła. Równie ważnym aspektem jest kontrola nagrzewania wnętrza domu latem. Elementem wspierającym są tu zewnętrzne osłony okien dachowych – markizy i rolety. Montowane po zewnętrznej stronie okna, zatrzymują ciepło jeszcze przed szybą, pozwalając zachować komfortową temperaturę w pomieszczeniach nawet w upalne dni. Jednocześnie opuszczone rolety i markizy stanowią bufor termiczny, wspomagając energooszczędność zimą.

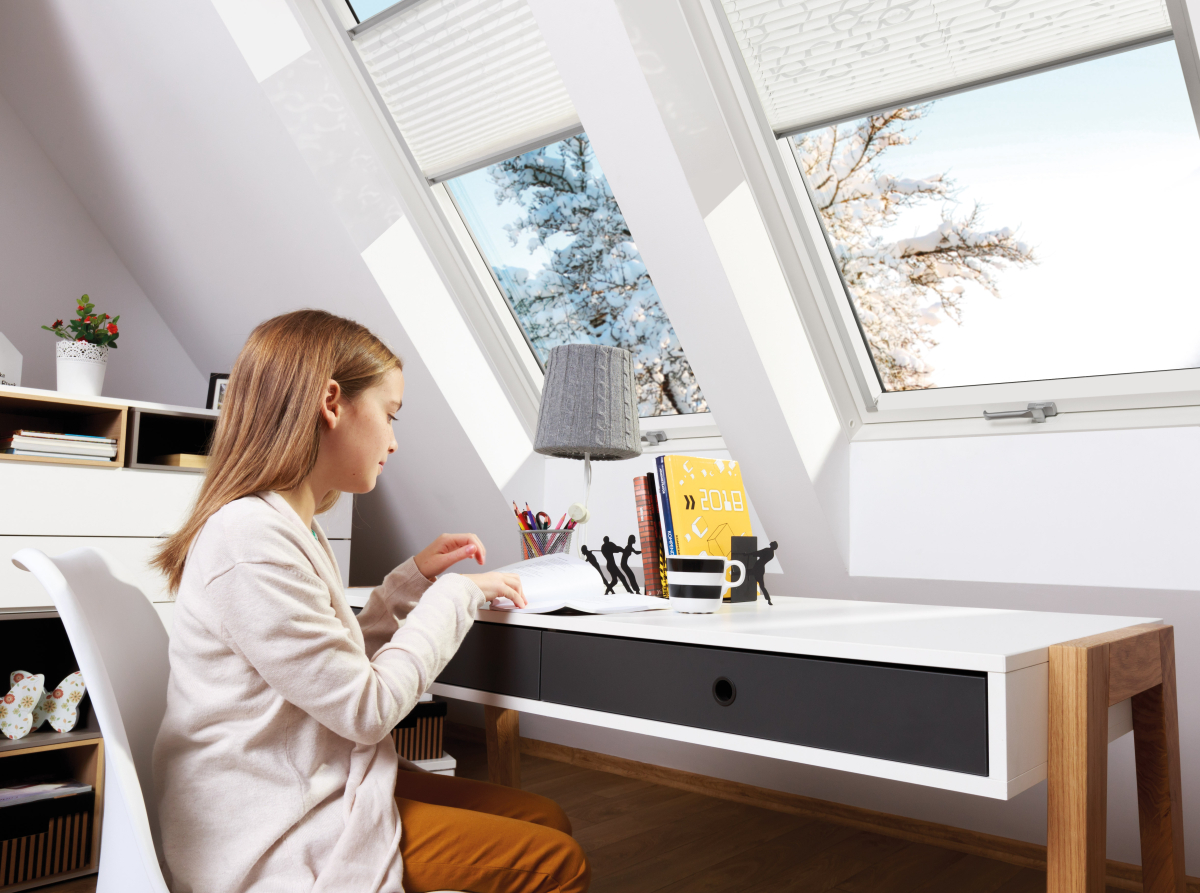

Zdjęcie otwierające: Jednym z najważniejszych priorytetów podczas projektowania okien dachowych FAKRO jest ich energooszczędność.
Dach jest obok fundamentów jedną z najważniejszych części budynku, ponieważ osłania go przed działaniami atmosferycznymi. Dodatkowo ma decydujący wpływ na zużycie energii przeznaczonej na ogrzewanie budynku. W związku z tym, ważne jest aby zbudować dach tak aby był trwały i jednocześnie optymalnie spełniał warunki budynku energooszczędnego, ponieważ obie te cechy przyczyniają się do obniżenia kosztów eksploatacyjnych budynków.
W celu spełnienia tych oczekiwań, od kilkudziesięciu już lat stosuje się grupę produktów osłonowych umożliwiających jednoczesny wzrost termoizolacyjności i trwałości dachów. Są nimi wysoko paroprzepuszczalne membrany wstępnego krycia i paroizolacje. Te dwa materiały osłaniają termoizolację i konstrukcję dachu przed wilgocią pochodzącą z atmosfery i z wnętrza budynku (rys.1). Przy ich zastosowaniu dach jest suchy i dlatego jest bardziej energooszczędny oraz bardziej trwały.
Membrany uszczelniają pokrycia zasadnicze dachów pochyłych i jednocześnie pozwalają wyprowadzić wilgoć napływającą z wnętrza dachu do atmosfery (rys.2) a paroizolacje ograniczają ilość pary wodnej docierającej do termoizolacji i konstrukcji dachu. Celem ich stosowania jest ograniczenie do minimum ilości skroplin (wilgoci) gromadzących się w dachu. Ten optymalny układ materiałowy działa dwojako zwiększając energooszczędność i trwałość dachu oraz podnosząc komfort jego mieszkańców.
Rys.1
Rys.2
Rys. 1 i Rys. 2 – Marma Polskie Folie
Popularność tak wykonywanych dachów wynika z tego, że omawiane materiały zapewniają optymalny kompromis między kosztami budowy i osiągniętymi dzięki nim efektami. Okazuje się, że największe koszty ponosimy w momencie gdy dach jest zawilgocony i powoduje nadmierne zużycie energii zużywanej na ogrzanie budynku. W ochronie dachu przed zawilgoceniem każdy z dwóch wymienionych materiałów osłonowych odgrywa inną rolę.
Paroizolacje układane od strony wewnętrznej tworzą całą grupę różnych produktów posiadających swoje nazwy: opóźniacze, regulatory i bariery parowe. Wszystkie te rodzaje spełniają dwie funkcje: uszczelniają przegrody budowlane przed dopływem pary wodnej i uniemożliwiają powstawanie przewiewów niekontrolowanych przepływów powietrza, które są przyczyną powstawania strat ciepła w budynkach.
PŁASKA DACHÓWKA BERGAMO. Dachówka ceramiczna marki Röben to przede wszystkim unikalny design i wysoka funkcjonalność. Nowoczesne zamki oraz jej budowa gwarantują szczelność pokrycia umożliwiając doskonałe odprowadzanie wody. Płaska powierzchnia dachówki doskonale odpowiada aktualnym trendom budowlanym, a 30-letnia gwarancja producenta zapewnia spokój na lata. RÖBEN, www.roben.pl
Membrany wstępnego krycia (MWK) uszczelniają pokrycie zasadnicze (rys.2) i wypuszczają parę wodną napływającą z wnętrza dachu i z budynku oraz (co jest bardzo ważne) wilgoć technologiczną zgromadzoną w trakcie budowy. MWK są układane na krokwiach, pod pokryciem i mogą stykać się termoizolacją (rys.1). Dlatego muszą być wodoodporne i wysoko paroprzepuszczalne.
Z 30-letnich doświadczeń ich stosowania w Polsce wynika, że wybierając MWK należy zwrócić uwagę przede wszystkim na ich paroprzepuszczalność. Ta cecha decyduje bowiem o ich skuteczności działania, ponieważ para wodna napływa z wnętrza budynku przez cały rok a może wyjść na zewnątrz tylko w wtedy, kiedy zaistnieją ku temu odpowiednie warunki: głównie odpowiednio wysoka temperatura wokół nich.
SYSTEM STROPOWY RECTOLIGHT.
Strop RECTOLIGHT jest alternatywą wobec stropu z pustakiem betonowym. Składa się z betonowych belek sprężonych oraz lekkich paneli drewnopodobnych. RECTOLIGHT dwukrotnie przyspiesza montaż i redukuje koszty transportu (jedna paleta to od 70 m2 do 130 m2 stropu). Stropy osiągają rozpiętość do ok. 9,0 m. RECTOR www.rector.pl
Blachodachówka PŁASKA PLUS.
To odpowiedź na wciąż rosnący trend minimalistyczny. Zmodyfikowaliśmy blachodachówkę PŁASKĄ, usuwając delikatne
przetłoczenie na powierzchni panelu. Dzięki temu otrzymaliśmy idealnie płaską powierzchnię, która teraz jest tak często
poszukiwana przez inwestorów. Stworzona z myślą o nowoczesnym budownictwie, tworzy nienachalny rysunek na dachu. Blachy Pruszyński www.pruszynski.com.pl
Systematyczny serwis i przegląd dachów. Warto pamiętać, że trwałość dachu płaskiego jest zapewniona, gdy jest on regularnie czyszczony i serwisowany. Brak systematycznego serwisu może prowadzić do poważnych kłopotów. Serwis dachów płaskich pozwala na bieżącą konserwacje dachu oraz szybkie wykrycie ewentualnych nieprawidłowości, błędów czy usterek. SUEZ Izolacje Budowlane Sp. z o.o. www.suez.com.pl
Ekran dachowy IDEA 175. Uniwersalna dwustronna membrana wysoko-dyfuzyjna. Wyjątkowy produkt o niespotykanej dotąd paroprzepuszczalności, przy zachowaniu optymalnej gramatury i wysokich parametrach wytrzymałościowych. Dodatkowo, nowa membrana
Ekran IDEA 175 ma symetryczny układ włóknin osłonowych,
co zwiększa jej trwałość i sprawia, że membrana może być
układana dowolną stroną. MARMA POLSKIE FOLIE www.marma.com.pl, www.dachowa.com.pl
Membrana dachowa mdm® Ventia Neo. Membrany dachowe są nowoczesną alternatywą dla pap
układanych pod docelowym pokryciem dachu. Są łatwiejsze
do ułożenia i lżejsze oraz – w przeciwieństwie do papy – jednocześnie wodoszczelne i paroprzepuszczalne. Membrana
dachowa mdm® Ventia Neo stanowi idealne rozwiązanie przy budowie domu. Skutecznie chroni przed wodą. MDMNT www.mdmsa.com
Na poddaszach dopływ pary z wnętrza budynku trwa stale, ponieważ temperatura i wilgotność powietrza przez cały rok są w pomieszczeniach te same (z niewielkimi zmianami). Natomiast dla strony zewnętrznej okresy, w których możliwy jest przepływ pary wodnej są znacznie krótsze. Ciągle zmienia się temperatura i wilgotność, co powoduje, że para wodna nie zawsze może przejść przez membranę. Z powodu zmienności temperatur zewnętrznych, para skrapla się w termoizolacji i wtedy jej po prostu nie ma. Skropliny mogą opuścić termoizolację dopiero, gdy zamienią się w parę wodną. Dlatego czym większą paroprzepuszczalnością charakteryzuje się membrana, tym większe są szanse aby w tych krótkotrwałych okresach panowania odpowiedniej temperatury, przepływ pary wodnej był intensywny. Czym mniejsza paroprzepuszczalność tym dłużej wilgoć (skropliny) utrzymują się w dachu.
TITANIA – dachówka ceramiczna. Elegancka holenderka płaska o ponadczasowym, modnym designie dostępna w wielu wersjach kolorystycznych. Posiada wyjątkowo gładką i jednorodną powierzchnię, która może być matowa lub opalizująca (angobowana) albo błyszcząca (glazurowana). Doskonałe rozwiązania funkcjonalne zapewniają szczelność i trwałość dachu. Może być umieszczana na połaci o nachyleniu od 10°. Od 53,82 zł, CREATON, www.creaton.pl
Z powodu dominującej roli jaką spełnia paroprzepuszczalność dla skuteczności działania MWK, w laboratoriach naukowców i producentów stale trwają prace zmierzające do uzyskania zwiększenia ilości przepuszczanej pary wodnej przez te produkty. Efektem tych prac są nowe generacje MWK, które mają wbudowane warstwy funkcyjne z nowoopracowanych materiałów o zwiększonej dyfuzyjności (większej paroprzepuszczalności). Materiały te należą do termoplastycznych tworzyw sztucznych, których dyfuzyjność opiera się na przekazywaniu pary wodnej wzdłuż ich cząsteczek, co ułatwia i przyspiesza ten proces. Dzięki temu, nawet przy niewielkiej różnicy ciśnienia pary (zależnego od temperatury) para wodna przechodzi przez nie, co zwiększa intensywność tego procesu i skuteczność działania MWK. To powoduje, że te nowe membrany efektywniej osuszają dachy a to po ich zamontowaniu będzie zwiększało energooszczędność dachu i całego budynku.
Blachodachówka Szafir. To eleganckie i trwałe pokrycie dachowe, łączące w sobie tradycję z nowoczesną technologią. Profilowana jest z blachy stalowej dwustronnie ocynkowanej lub aluminiowej powlekanej
kilkoma warstwami lakieru. Wysoka jakość materiału blachodachówki gwarantuje dużą trwałość i odporność na warunki atmosferyczne. Do tej pory dostępna była w wersji arkuszy
ciętych na wymiar. Teraz ten klasyczny kształt oferowany jest
również jako blachodachówki panelowe. Blachy PruszyńskI, www.pruszynski.com.pl
Wiązary attykowe. Pozwalają uzyskać przestrzeń na piętrze domu. Może to być
pomieszczenie strychowe lub pokoje mieszkalne. Pas dolny
wiązary stanowi zazwyczaj konstrukcję stropu. Tego typu konstrukcja pozwala w wielu przypadkach uniknąć na poddaszu
słupów, które musiałby być przy więźbie tradycyjnej. MITEK, www.mitek.pl
STROP RECTOBETON. Ręczny montaż oraz możliwość docinania belek oraz wypełnień pozwala wpasować się w indywidualny kształt budynku. Każdy docięty pustak betonowy to oszczędność czasu,
ponieważ eliminujemy konieczność wykonywania szalunku
i wylewek betonowych. RECTOR, www.rector.pl
Kominki wentylacyjne Virtum. Charakteryzują się zwiększoną średnicą wentylacyjną i specjalną konstrukcją, dzięki której efektywnie wykorzystują energię wiatru i zamieniają na lepszy ciąg kominowy. Przeznaczone są do montażu na różnych rodzajach pokryć dachowych. MDMNT, www.mdmsa.com
Ventia Titanium Plus 25th. Nowość w ofercie mdm®NT: wielobarwne nadruki oraz unikalne kolory włóknin. Najwyższej klasy dyfuzyjne membrany
dachowe. MDMNT, www.mdmsa.com
W krótkich okresach istnienia pary wodnej wokół MWK ich wyższa paroprzepuszczalność spowoduje szybsze wysychanie termoizolacji i konstrukcji dachu. Jest to szczególnie ważne w pierwszych kilku latach (3 – 4) po ukończeniu budowy, w których przez dach wydostaje się większość wilgoci technologicznej, czyli tej pochodzącej z mokrych technologii budowlanych. W Polsce, o bardzo wilgotnym i zmiennym klimacie, ma to bardzo duże znaczenie.
W UE parametrem, który określa wielkość paroprzepuszczalności jest równoważna dyfuzyjnie grubość powietrza (oznaczana przez Sd), która porównuje zdolność przenikania pary badanego materiału do zdolności przenikania pary przez powietrze. Sd podaje się w metrach co oznacza, że dany materiał stawia parze wodnej taki opór jak określona grubość powietrza. Czym mniejszy jest wymiar Sd tym paroprzepuszczalność MWK jest większa. W związku z tym wśród obecnie produkowanych MWK, godne polecenia są te, których Sd jest mniejsze, bądź równe 0,02 m. Natomiast w tych nowych, które przepuszczają parę wodną na całej swojej powierzchni i z tego powodu nazywanych monolitycznymi ich dyfuzyjność określona przez Sd wynosi poniżej 0,01 m. Czyli dachy z pokryciami uszczelnionymi membranami z warstwą czynną monolityczną wykorzystają czas panowania odpowiednio wysokich temperatur powodując dwa razy szybszy proces wysychania dachu.
SZALUNEK WIEŃCA. Jest to alternatywa dla betonowych kształtek wieńcowych lub tradycyjnych szalunków. System lekkich elementów montuje się na ścianie nośnej za pomocą kołków lub piany montażowej łączonych ze sobą na pióro-wpust. Szalunek tracony po zabetonowaniu dodatkowo poprawia parametry termiczne przegrody. RECTOR, www.rector.pl
Warto przy tym poinformować, że membrany tego typu są jednocześnie bardziej wytrzymałe na rozciąganie od tych standardowych. Dzięki temu te nowoczesne, które mają mniejszy ciężar powierzchniowy są porównywalne z tymi dotychczas układanymi o większym ciężarze. Konkretnie można porównać to w ten sposób: stare o gramaturze (o ciężarze powierzchniowym) 170 – 180 g/m2 mają taką samą wytrzymałość co te nowe o gramaturze 150 g/m2. Jak z tego wynika możemy już stosować MWK o lepszej paroprzepuszczalności i większej ekologiczności, ponieważ przy mniejszym udziale wagowym materiałów mniej eksploatujemy środowisko. Nadchodzą więc czasy lepszych membran zapewniających lepszą energooszczędność budynków (bo szybciej wysuszających) i bardziej ekologicznych (bo mniej obciążających środowisko).
Tekst: mgr inż. Krzysztof Patoka, ekspert firmy Marma Polskie Folie, www.dachowa.com.pl
Zdjęcie otwierające – Blachodachówka modułowa Venecja. Dom podhalański wykończony blachodachówką modułową Venecja w powłoce D-MATT kolor czarny 9005. Jej uniwersalny wygląd oraz dedykowane obróbki – wiatrownice i gąsiory, sprawiają, że jest idealna do każdego dachu. Estetyczny, kompletny i piękny dach na długie lata dzięki blachodachówce Venecja. BUDMAT, www.budmat.com
